首页  >  产品百科  >  UPS1H101MPD

UPS1H101MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 50V ±20% 2000h@ 105°C 170mA@ 120Hz,340mA@ 100kHz 插件,D8xL11.5mm 通孔安装 8mm*11.5mm*11.5mm
供应商型号: UA-UPS1H101MPD
供应商: 海外现货
标准整包数: 200

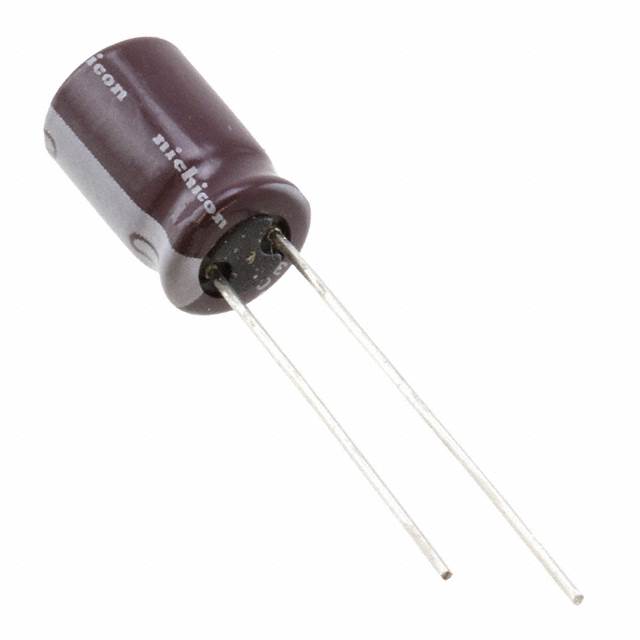

NICHICON 铝电解电容 UPS1H101MPD

UPS1H101MPD概述

    # 铝电解电容器 — UPS系列

    产品简介


    铝电解电容器是一种广泛应用的被动电子元件,具有高电容量、低阻抗和成本效益高的特点。本手册介绍的UPS系列铝电解电容器专为开关电源设计,尤其适用于高频环境下的使用。这些电容器以小型化设计、宽温度范围和低阻抗为核心优势,能够满足现代电力电子设备对高效能和可靠性的要求。
    该系列产品支持RoHS指令(2011/65/EU及(EU)2015/863),确保符合环保要求,是绿色能源应用的理想选择。
    主要功能
    - 电容量范围:0.47μF至15000μF
    - 电压范围:6.3V至450V
    - 工作温度范围:–55℃至+105℃
    应用领域
    - 开关电源
    - 工业控制设备
    - 通信设备
    - 医疗设备
    - 消费类电子产品

    技术参数


    以下是UPS系列铝电解电容器的关键技术规格:
    | 参数 | 规格 |

    | 温度范围 | –55℃ 至 +105℃ |
    | 电压范围 | 6.3V 至 450V |
    | 容量范围 | 0.47μF 至 15000μF |
    | 容量公差 | ±20% @ 120Hz, 20℃ |
    | 泄漏电流 | ≤ 0.03CV 或 4µA,取较大值 |
    | 失角正切值(tanδ) | 见下表 |
    | 稳定性 | 低温环境下稳定,适合严苛条件 |
    | 使用寿命 | 符合JIS C 5101-4标准 |
    | 无负载存储期 | 1000小时,105℃后恢复至室温 |
    tanδ 最大值(@ 120Hz, 20℃)
    | 额定电压(V) | tanδ最大值 |

    | 6.3 | 0.24 |
    | 10 | 0.20 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | 35 | 0.12 |
    | 50 | 0.10 |
    | 63 | 0.09 |
    | 100 | 0.08 |
    | 160至250 | 0.15 |
    | 315至350 | 0.20 |
    | 400至450 | 0.25 |
    阻抗比(Z)
    | 温度范围 | 阻抗比(Z)最大值 |

    | Z–25℃/Z+20℃ | — |
    | Z–40℃/Z+20℃ | — |
    | Z–55℃/Z+20℃ | — |
    额定纹波电流
    - 频率系数:见表格。

    产品特点和优势


    1. 宽温度适应性:能够在极端条件下保持稳定的性能表现。
    2. 小型化设计:体积小,适合紧凑型设备集成。
    3. 低阻抗特性:提升效率并减少功耗。
    4. 绿色环保:符合RoHS标准,降低环境影响。
    5. 高可靠性:经过严格测试,使用寿命长。

    应用案例和使用建议


    应用案例
    - 开关电源设计:UPS系列电容器能够有效过滤纹波电流,提高转换效率。
    - 工业自动化:应用于电机驱动器、变频器等,提升系统稳定性。
    - 医疗设备:提供高容错率和长寿命保障。
    使用建议
    - 在高温环境中工作时,建议降额使用以延长寿命。
    - 避免长时间暴露在极限温度下,特别是在冷启动时。
    - 对于大容量电容器,建议配合散热装置以增强热管理。

    兼容性和支持


    UPS系列电容器可与多种电子元件兼容,如PCB板、滤波电路等。厂商提供全面的技术支持服务,包括样品供应、应用指导和技术文档下载。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 检查是否超过工作温度限制或接线错误。 |
    | 电容量迅速下降 | 可能因过热或湿度过高导致老化,需改善散热。|
    | 短路或烧毁 | 检查输入电压是否超出额定值。 |

    总结和推荐


    综上所述,UPS系列铝电解电容器以其广泛的适用性、卓越的性能和强大的环境适应能力脱颖而出。特别适合需要高效率、高可靠性和小型化的现代电子设备。强烈推荐此系列电容器用于开关电源和高频应用领域。
    对于追求性能和品质的企业和个人用户,UPS系列无疑是理想的选择。

UPS1H101MPD参数

参数
电容值 100μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 170mA@ 120Hz,340mA@ 100kHz
长*宽*高 8mm*11.5mm*11.5mm
通用封装 插件,D8xL11.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

UPS1H101MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPS1H101MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPS1H101MPD UPS1H101MPD数据手册

UPS1H101MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1363 ¥ 1.1418
4800+ $ 0.1243 ¥ 1.0412
84000+ $ 0.1029 ¥ 0.8621
库存: 8251
起订量: 3000 增量: 200
交货地:
最小起订量为:3000
合计: ¥ 3425.4
直接购买
加入购物车
