UPS1H102MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 50V ±20% 3000h@ 105°C 1.392A@ 120Hz,1.6A@ 100 kHz 通孔安装 16mm*25mm*27mm
供应商型号: 5194374
供应商: 海外现货
标准整包数: 5

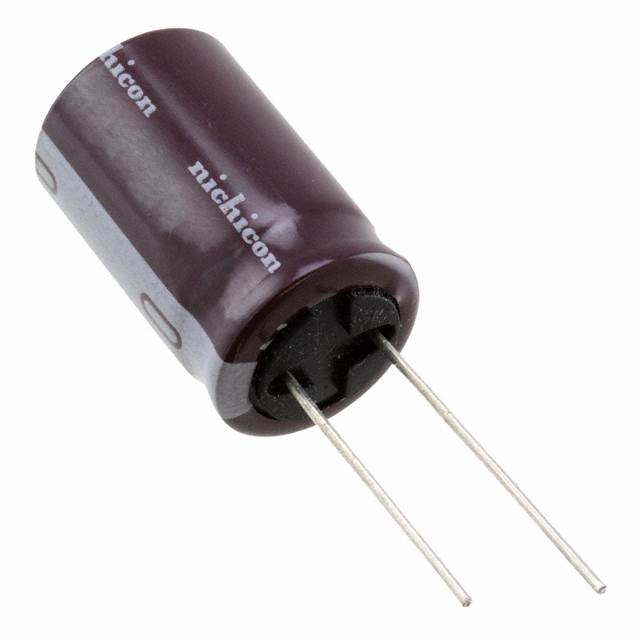

NICHICON 铝电解电容 UPS1H102MHD

UPS1H102MHD概述

    # 铝电解电容器 — UPS系列技术手册

    产品简介


    UPS系列铝电解电容器是一种专为现代电子设备设计的高性能电容器,以其高可靠性和多功能性著称。这些电容器适用于开关电源(Switching Power Supplies)和其他需要低阻抗特性的应用领域。UPS系列电容器采用径向引脚设计,提供紧凑的封装尺寸,同时满足广泛的工业温度范围要求。该系列产品完全符合RoHS指令(2011/65/EU 和 EU 2015/863),确保环保安全。
    主要特点
    - 类型:铝电解电容器
    - 功能:稳定电压、储能、滤波
    - 应用领域:开关电源、UPS系统、消费电子设备、工业控制等

    技术参数


    以下是UPS系列铝电解电容器的关键技术参数:
    | 参数名称 | 描述 |

    | 工作温度范围 | –55至+105°C(6.3至100V),–40至+105°C(160至450V),–25至+105°C(450V) |
    | 额定电压范围 | 6.3至450V |
    | 额定容量范围 | 0.47至15000μF |
    | 容量公差 | ±20%(120Hz,20°C) |
    | 泄漏电流 | 不超过0.03CV或4µA,取较大值 |
    | 损耗角正切(tan δ) | 见具体频率和电压表 |
    | 耐久性 | 在105°C无负载存储1000小时后,符合指定的耐久性要求 |
    | 屏蔽标记 | 白色字母印刷于深棕色套管上 |
    tan δ的最大值(120Hz,20°C)
    | 额定电压(V) | tan δ最大值 |

    | 6.3 | 0.24 |
    | 10 | 0.20 |
    | 16 | 0.16 |
    | 25 | 0.14 |
    | ... | ... |
    额定电压下的阻抗比
    | 温度范围 | 阻抗比最大值 |

    | Z–25°C / Z+20°C | ≤15 |
    | Z–40°C / Z+20°C | ≤20 |
    | Z–55°C / Z+20°C | ≤25 |

    产品特点和优势


    1. 宽温范围适应性强:支持从–55°C到+105°C的工作温度,适用于严苛的工业环境。
    2. 低阻抗设计:优化的内部结构实现了低阻抗特性,适合高频开关电路。
    3. 高可靠性:通过严格的耐久性测试,在高温条件下保持稳定性能。
    4. 环保认证:符合RoHS标准,减少对环境的影响。
    5. 适用性广泛:从小型便携设备到大型工业装置均可适用。

    应用案例和使用建议


    应用案例
    - 开关电源:UPS系列电容器被广泛应用于AC-DC转换器、DC-DC转换器中,提供稳定的直流输出。
    - 不间断电源(UPS):在不间断电源系统中,用于维持关键设备运行,延长供电时间。
    - 消费电子产品:如电视、显示器、音响等设备中的滤波和储能应用。
    使用建议
    - 确保安装时额定电压和电容值符合电路需求,避免过载。
    - 在高温环境下工作时,优先选择耐热性能更强的产品。
    - 考虑电容器的ESR值,选择匹配的低阻抗型号以提高效率。

    兼容性和支持


    UPS系列电容器可与其他主流电子元件无缝兼容,适配广泛的PCB布局。制造商提供全面的技术支持服务,包括样品供应、设计指导和售后服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 容量衰减较快 | 检查电路是否处于高温或潮湿环境中,适当降额使用。 |
    | 损耗角正切值超出预期 | 降低工作频率或更换更高规格的电容器。 |
    | 泄漏电流偏大 | 检查焊点质量,避免虚焊或过热。 |

    总结和推荐


    UPS系列铝电解电容器以其卓越的性能、宽泛的应用范围和高可靠性成为现代电子设备的理想选择。它不仅满足开关电源的需求,还能适应各种复杂的工业应用场景。综上所述,我们强烈推荐此系列电容器,特别是在需要高效能和长寿命的场景中。
    如果您正在寻找一款高效、环保且可靠的电容器,UPS系列是您的最佳选择!

UPS1H102MHD参数

参数
电容值 1mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.392A@ 120Hz,1.6A@ 100 kHz
工作寿命 3000h@ 105°C
长*宽*高 16mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UPS1H102MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPS1H102MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPS1H102MHD UPS1H102MHD数据手册

UPS1H102MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 7.9885
100+ ¥ 7.6032
500+ ¥ 7.2867
1000+ ¥ 7.0828
库存: 223
起订量: 30 增量: 0
交货地:
最小起订量为:5
合计: ¥ 39.94
