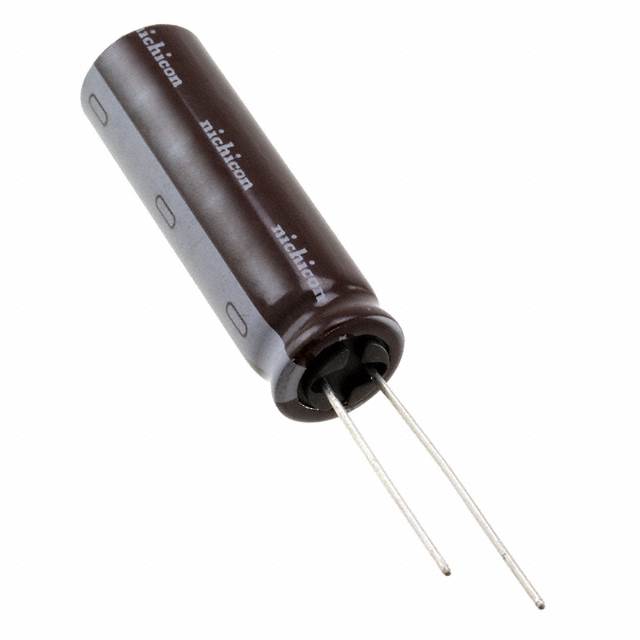

UPT2W390MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 39μF 450V ±20% 5000h@ 105°C 320mA@ 120Hz 通孔安装 12.5mm(长度)*41.5mm(高度)
供应商型号: 647-UPT2W390MHD
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UPT2W390MHD

UPT2W390MHD概述

    # ALUMINUM ELECTROLYTIC CAPACITORS 技术手册

    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS(铝电解电容器)是一类广泛应用在电子设备中的被动元件,主要用于储能、滤波和信号耦合等功能。本手册介绍的产品型号为UPT系列,主打小型化设计、高纹波电流能力及长寿命的特点,非常适合高可靠性的应用需求。
    UPT系列适用于多种应用场景,如照明系统的镇流器、工业控制设备、电源转换模块和开关电源等。凭借其卓越的性能和环保设计,UPT系列产品已通过RoHS(2011/65/EU)和REACH(欧盟2015/863)指令认证,确保符合现代环保法规要求。

    技术参数


    基本规格:
    - 额定电压范围:200V 至 450V
    - 额定电容范围:15µF 至 820µF
    - 电容公差:±20%
    - 工作温度范围:-40°C 至 +105°C
    性能参数:
    - 最大阻抗比(tan δ):见下表
    - 泄漏电流:≤ 0.06CV + 10 µA (120Hz, 20°C)
    - 耐久性:在105°C环境下储存1000小时后仍符合初始性能指标
    | 额定电压 (V) | tan δ (最大值) |

    | 200 | 0.12 |
    | 220 | 0.12 |
    | 250 | 0.12 |
    | 400 | 0.15 |
    | 420 | 0.20 |
    | 450 | 0.20 |
    尺寸规格:
    UPT系列产品采用径向引脚设计,尺寸代码涵盖从10×31.5mm到25×50mm的多种规格,详见附录尺寸表。

    产品特点和优势


    1. 小型化设计:相比传统铝电解电容器,UPT系列具有更小的体积,适合空间有限的应用场景。
    2. 高纹波电流能力:能够在高频率下承受更大的纹波电流,适合高频开关电源及照明系统。
    3. 长使用寿命:在高温环境下表现出色,显著提升设备整体可靠性。
    4. 环保合规性:完全符合RoHS和REACH指令,无铅焊接技术确保安全环保。
    5. 广泛兼容性:适用于多种电压等级和电容值,满足不同应用场景的需求。

    应用案例和使用建议


    应用场景:
    - 照明系统:用于镇流器电路中的滤波和稳定电压。
    - 工业控制设备:适用于需要高可靠性的开关电源或信号耦合场景。
    - 医疗设备:要求高精度和长寿命的场合。
    使用建议:
    - 在高电流环境下使用时,注意电容器的纹波电流限值。
    - 选择合适的电容器额定电压,确保高于工作电压以避免过压损坏。
    - 定期检查电容器周围环境温度,确保不超过其最高工作温度限制。

    兼容性和支持


    UPT系列电容器与市面上主流的电源管理和驱动芯片高度兼容。厂商提供全面的技术支持,包括样品供应、定制服务和售后技术支持。此外,手册还提供了详细的安装指南和故障排除步骤,确保客户能够快速上手并正确使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 检查环境温度是否超出正常范围 |
    | 端子松动 | 确保焊接牢固且引线夹持力适中 |
    | 电容值偏差较大 | 确认电容器的实际工作电压是否正常 |

    总结和推荐


    综上所述,UPT系列铝电解电容器以其紧凑的设计、优异的性能和高可靠性,成为众多行业用户的理想选择。其强大的兼容性、环保合规性以及出色的工作稳定性使其适用于广泛的工业和消费级应用场景。强烈推荐对空间敏感且对性能有较高要求的项目采用此产品。
    如果您正在寻找一款兼具高效能与绿色环保的电容器,UPT系列无疑是最佳之选。

UPT2W390MHD参数

参数
电容值 39μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 320mA@ 120Hz
工作寿命 5000h@ 105°C
长*宽*高 12.5mm(长度)*41.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPT2W390MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPT2W390MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPT2W390MHD UPT2W390MHD数据手册

UPT2W390MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.9325 ¥ 24.7796
10+ $ 2.001 ¥ 16.9084
50+ $ 1.54 ¥ 13.013
100+ $ 1.4904 ¥ 12.5939
250+ $ 1.1988 ¥ 10.1299
400+ $ 1.1124 ¥ 9.3998
1200+ $ 0.999 ¥ 8.4416
2800+ $ 0.9576 ¥ 8.0917
5200+ $ 0.9219 ¥ 7.7901
库存: 4082
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.77
直接购买
加入购物车
