UZR1H100MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 50V ±20% 1000h@ 85°C 33mA@ 120Hz,49.5mA@ 10kHz 贴片安装 6.6mm*6.6mm*3.95mm
供应商型号: UZR1H100MCL1GB
供应商: 国内现货
标准整包数: 1000

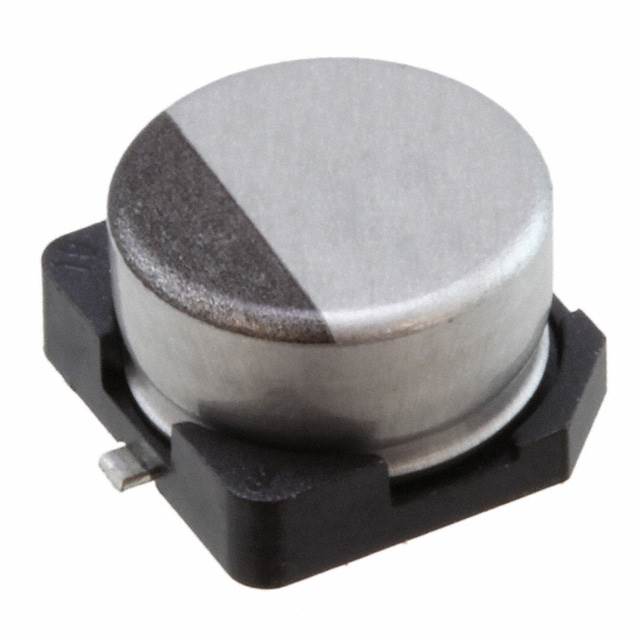

NICHICON 铝电解电容 UZR1H100MCL1GB

UZR1H100MCL1GB概述

    # CAT.8100L 铝电解电容器技术手册

    产品简介


    基本介绍
    CAT.8100L 系列是铝电解电容器,设计用于表面贴装,适合高密度印刷电路板(PCB)。此系列属于 Chip 类型电容器,具有出色的耐热性和焊接性能,适用于自动化生产设备并采用载带式供应方式。产品符合 RoHS 指令 (2011/65/EU 和 EU 2015/863),并且满足 AEC-Q200 的标准要求,广泛应用于汽车电子、工业控制及消费类电子产品中。

    技术参数


    | 参数 | 描述 |

    | 电容范围 | 1μF 至 220μF |
    | 额定电压范围 | 4V 至 50V |
    | 尺寸规格 | φD × L (最大高度为 3.95 mm) |
    | 工作温度范围 | -40°C 至 +85°C |
    | 容差精度 | ±20% |
    | 泄漏电流 | 不超过初始值的 300% |
    | 失角正切 (tan δ) | 视电压不同:0.14 至 0.50 |
    | 频率响应 | 50Hz 至 10kHz 以上 |

    产品特点和优势


    1. 紧凑设计:超薄型(最大高度仅 3.95 mm),特别适合高密度 PCB 应用。
    2. 优异的稳定性:在极端温度条件下(-40°C 到 +85°C),仍能保持出色的电容稳定性和耐久性。
    3. 焊接可靠性:具备优秀的耐焊接热冲击能力,经过严格测试验证。
    4. 行业合规:完全符合 RoHS 和 AEC-Q200 标准,满足全球环保与质量要求。

    应用案例和使用建议


    应用场景
    - 汽车电子:车载音响、行车记录仪等;
    - 工业领域:电源滤波、直流旁路;
    - 消费电子:手机充电器、电视机顶盒;
    使用建议
    1. 在高湿度环境下建议进行防潮处理以延长使用寿命;
    2. 确保电路板设计满足推荐焊盘尺寸及最小订单数量要求;
    3. 尽量避免长时间暴露于极端温度条件中。

    兼容性和支持


    兼容性
    CAT.8100L 系列电容器可广泛适配各类主流自动化贴片机设备,并且与主流 PCB 材料具有良好兼容性。对于更详细的规格和技术支持,请联系供应商获取更多资料。
    售后服务
    制造商提供全面的技术支持,包括产品选型指导、失效分析服务以及定期的产品更新通知。此外,所有产品均附有详细的规格书和测试报告。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 容量衰减超过预期 | 检查存储环境是否超出规定温度范围 |
    | 泄漏电流异常增大 | 可能存在过压情况,需调整电路设计 |
    | 焊接后外观不良 | 检查焊接温度设置是否合理 |

    总结和推荐


    综合评估
    CAT.8100L 系列铝电解电容器凭借其紧凑的设计、宽泛的工作温度范围以及卓越的焊接性能,在众多领域表现出色。特别是在高密度 PCB 应用中,其独特的薄型设计显得尤为重要。
    推荐结论
    强烈推荐使用 CAT.8100L 系列电容器,尤其适用于对空间限制敏感且追求高可靠性的场合。无论是汽车电子还是消费电子领域,这一系列都堪称理想选择。

UZR1H100MCL1GB参数

参数
电容值 10μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 85°C
纹波电流 33mA@ 120Hz,49.5mA@ 10kHz
长*宽*高 6.6mm*6.6mm*3.95mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UZR1H100MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UZR1H100MCL1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UZR1H100MCL1GB UZR1H100MCL1GB数据手册

UZR1H100MCL1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
