UBT2A470MPD8

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 100V ±20% 3000h@ 125°C 315mA@ 120Hz,630mA@ 100kHz 5101-4 通孔安装 10mm*16mm*18mm
供应商型号: UBT2A470MPD8
供应商: nichicon
标准整包数: 1800

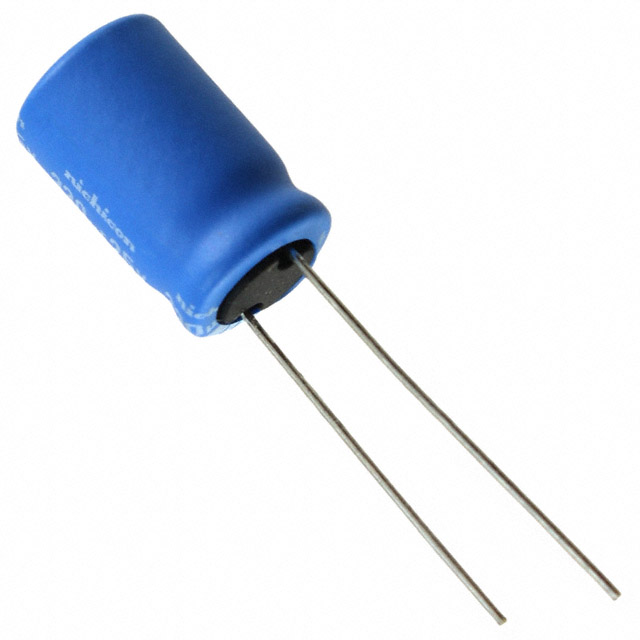

NICHICON 铝电解电容 UBT2A470MPD8

UBT2A470MPD8概述

    铝电解电容器CAT.8100H产品技术手册

    产品简介


    铝电解电容器是一种广泛应用的电子元件,主要用于储能、滤波、耦合和旁路电路等。CAT.8100H系列是该系列中的一个高性能型号,以其高可靠性、优异的性能和广泛的适用范围而闻名。其主要应用于汽车电子、工业控制、电源管理等领域,满足高频率、高温和高电流密度的应用需求。

    技术参数


    - 额定电压范围:10V至450V
    - 额定电容范围:4.7μF至4700μF
    - 容量误差:±20%(120Hz,20°C)
    - 泄漏电流:不超过0.03CV或4μA(以较大值为准)
    - 损耗角正切(tan δ):见表
    - 温度范围:–40°C至+125°C(10V至250V),–25°C至+125°C(350V至450V)
    - 端子配置:径向引线型
    - 耐久性:承受2000至10000小时的负载寿命(+125°C)

    产品特点和优势


    1. 高可靠性:能够在极端环境下保持稳定性能。
    2. 宽温范围:适用于-40°C到+125°C的工作环境。
    3. 长使用寿命:在125°C条件下可达到2000至10000小时的负载寿命。
    4. 环保合规:符合RoHS指令和AEC-Q200标准,支持无铅焊接。

    应用案例和使用建议


    CAT.8100H系列广泛应用于汽车电子、工业控制和电源管理系统中。例如,在汽车电子中,它被用于发动机控制单元(ECU)和车载娱乐系统;在工业控制中,它常用于变频器和逆变器;在电源管理中,它则作为滤波和储能元件。建议在使用时确保电容器的额定电压和电容值与应用电路匹配,避免过压或过流情况的发生。

    兼容性和支持


    该产品支持多种外壳材料(聚烯烃和PET),并可根据客户需求提供无铅焊料选项。厂商提供了全面的技术支持和服务,包括产品定制、故障排查和技术咨询。

    常见问题与解决方案


    1. 问题:电容器发热严重
    - 解决方案:检查电路设计是否合理,确保电容器的额定电压和电流不超过极限值。
    2. 问题:电容器失效
    - 解决方案:更换损坏的电容器,并确保新的电容器符合规格要求。
    3. 问题:泄漏电流过大
    - 解决方案:检查电容器安装位置是否有湿气或其他腐蚀性物质,必要时进行清洁或更换密封圈。

    总结和推荐


    CAT.8100H系列铝电解电容器以其卓越的性能和可靠性在市场上具有很强的竞争力。其广泛的应用范围和良好的兼容性使其成为各种电子设备的理想选择。强烈推荐此产品用于需要高可靠性和宽温范围的应用场合。无论是汽车电子还是工业控制,CAT.8100H都能提供稳定的电力支持和高效的性能表现。

UBT2A470MPD8参数

参数
电容值 47μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 315mA@ 120Hz,630mA@ 100kHz
工作寿命 3000h@ 125°C
长*宽*高 10mm*16mm*18mm
通用封装 5101-4
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

UBT2A470MPD8厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UBT2A470MPD8数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UBT2A470MPD8 UBT2A470MPD8数据手册

UBT2A470MPD8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1800+ ¥ 1.7142
9000+ ¥ 1.6397
18000+ ¥ 1.5651
库存: 180000
起订量: 1800 增量: 1800
交货地:
最小起订量为:1800
合计: ¥ 3085.56
直接购买
加入购物车
