UCM1A471MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 10V ±20% 2000h@ 105°C 300mA@ 120Hz,600mA@ 100kHz SMD 贴片安装 6.6mm*6.6mm*8mm
供应商型号: AV-A-UCM1A471MCL1GS
供应商: Avnet
标准整包数: 900

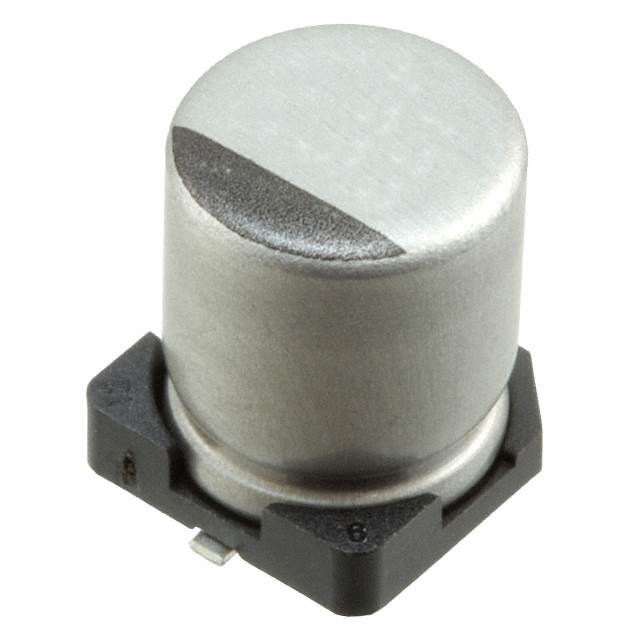

NICHICON 铝电解电容 UCM1A471MCL1GS

UCM1A471MCL1GS概述

    # 铝电解电容器 —— UCM系列

    产品简介


    铝电解电容器是一种广泛应用于各种电子电路中的关键元件,尤其适用于需要大容量存储和低阻抗特性的场合。UCM系列属于“芯片型低阻抗”铝电解电容器,其温度范围高达+105°C,非常适合自动化贴片机的载带式输送。此系列产品完全符合RoHS指令(2011/65/EU及(EU)2015/863),并达到AEC-Q200标准,具备高可靠性及广泛应用性。主要功能包括储能、滤波、去耦、振荡和信号旁路等。
    应用领域:
    - 消费类电子产品:如电视机、音响系统、微波炉等。
    - 工业设备:如变频器、电源供应器、通信设备等。
    - 车载电子:汽车音响、导航系统、引擎控制系统等。

    技术参数


    以下是UCM系列铝电解电容器的关键技术规格:
    | 参数项目 | 性能指标 |

    | 温度范围 | -55°C至+105°C |
    | 额定电压范围 | 6.3V至100V |
    | 额定电容范围 | 10µF至5100µF |
    | 容量偏差 | ±20%(在120Hz,20°C条件下) |
    | 泄漏电流 | 在施加额定电压2分钟后,泄漏电流不大于0.01CV或3µA(以较大者为准) |
    | 损耗角正切(tan δ) | 120Hz下,20°C时最大值为0.10 |
    | 稳定性 | 在低温条件下,Z-25°C/Z+20°C比率不超过2;Z-40°C/Z+20°C比率不超过3;Z-55°C/Z+20°C比率不超过4 |
    | 使用寿命 | 经过105°C无负载储存1000小时后,在20°C条件下完成电压处理测试,符合耐久性特性要求 |
    | 溶锡耐热性 | 在250°C的热板上保持30秒,符合特性要求 |

    产品特点和优势


    1. 低阻抗设计:芯片型结构配合低阻抗特性,特别适合高频电路的应用需求。
    2. 宽温区适应性:可在极端温度环境下稳定工作,满足严苛环境下的应用要求。
    3. 高品质材料:采用优质铝箔和电解液,保证长期使用寿命。
    4. 自动化生产兼容性:支持自动贴片机操作,提升生产线效率。
    5. 环保合规:通过RoHS认证及AEC-Q200标准,确保绿色环保制造。

    应用案例和使用建议


    应用案例
    UCM系列电容器广泛应用于车载电子设备中。例如,汽车音响系统需要大容量且稳定的电容器来吸收瞬态干扰,UCM系列能够提供优异的性能表现。此外,在工业控制领域,如电机驱动系统的变频器内,也需要使用此类低阻抗电容器进行滤波和平滑电流波动。
    使用建议
    为了最大化UCM系列电容器的效能,请注意以下几点:
    - 尽量避免超过额定电压和温度限制使用。
    - 定期检查电路板上的电容器状态,防止因长时间运行导致的老化问题。
    - 根据具体应用需求选择合适的电容量和额定电压等级的产品。

    兼容性和支持


    UCM系列电容器与大多数主流电子元器件具有良好的兼容性,可以轻松集成到现有设计中。厂商提供了详尽的技术文档和支持服务,包括产品选型指南、安装指导以及故障排查手册等资源,帮助用户快速解决问题并实现最佳性能。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 泄漏电流过大 | 检查是否超过了额定电压或温度极限 |
    | 容量变化超出预期 | 确认是否遵循正确的存储条件,必要时更换电容器 |
    | 设备无法正常启动 | 核实连接是否正确,检查周围电路是否存在其他异常部件 |

    总结和推荐


    总体而言,UCM系列铝电解电容器凭借其出色的性能、广泛的适用性和可靠的质量保障,成为众多行业用户的首选产品之一。如果您正在寻找一款能够在恶劣条件下依然保持高效稳定的电容器,那么UCM系列无疑是您的理想之选。我们强烈推荐将其用于需要高性能电容支持的各种应用场景。

UCM1A471MCL1GS参数

参数
电容值 470μF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 300mA@ 120Hz,600mA@ 100kHz
工作寿命 2000h@ 105°C
长*宽*高 6.6mm*6.6mm*8mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

UCM1A471MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCM1A471MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCM1A471MCL1GS UCM1A471MCL1GS数据手册

UCM1A471MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
900+ $ 0.1821 ¥ 1.6117
2700+ $ 0.1742 ¥ 1.5414
6300+ $ 0.1638 ¥ 1.4498
10800+ $ 0.1584 ¥ 1.402
17100+ $ 0.1534 ¥ 1.3573
27000+ $ 0.1495 ¥ 1.3233
72000+ $ 0.121 ¥ 1.0707
库存: 98100
起订量: 1800 增量: 900
交货地:
最小起订量为:900
合计: ¥ 1450.53
