UCS2D101MND9

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 200V ±20% 10000h@ 105°C 1.26A@ 100 kHz,630mA@ 120Hz 插件,D10xL40mm 通孔安装 10mm*40mm*42mm
供应商型号: SEU-UCS2D101MND9
供应商: 海外现货
标准整包数: 1

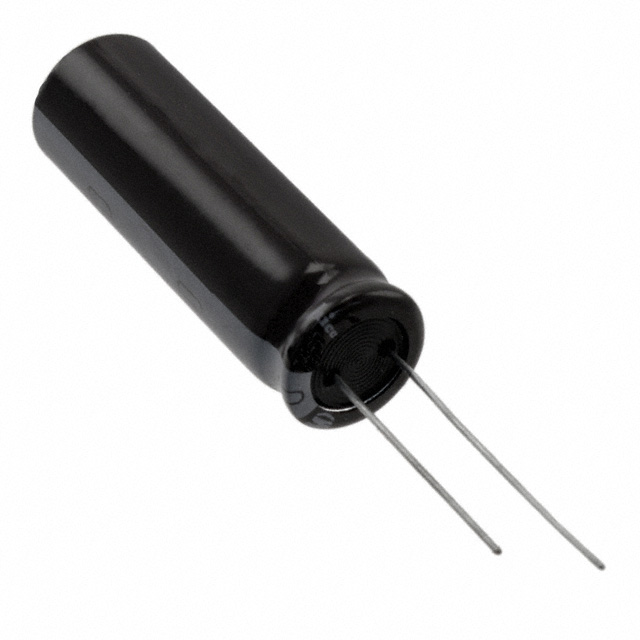

NICHICON 铝电解电容 UCS2D101MND9

UCS2D101MND9概述

    铝电解电容器——UCS系列

    产品简介


    铝电解电容器是一种广泛应用于电子设备中的基本元器件。本手册介绍的是 UCS 系列铝电解电容器,特别适用于高纹波电流需求的应用场景。UCS 系列电容器具有出色的耐久性和可靠性,适合多种设备中的滤波、储能、耦合等用途。由于其卓越的电气特性和环境适应能力,该系列电容器尤其适合用于镇流器等电源管理和滤波系统。

    技术参数


    - 额定电压范围:160V 至 450V(部分型号可至 450V)
    - 额定电容范围:6.8µF 至 330µF
    - 电容容差:±20%
    - 工作温度范围:-40°C 至 +105°C(160V 至 400V);-25°C 至 +105°C(450V)
    - 最大纹波电流:根据具体型号,在105°C 时可达数百毫安
    - 漏电流:在20°C下施加额定电压1分钟后,漏电流不超过0.04CV+100 µA
    - 损耗角正切值:≤0.24
    - 负载寿命:8000至10000小时,测试温度为+105°C

    产品特点和优势


    UCS 系列铝电解电容器具备长寿命和高纹波电流承受能力,能够满足各种严苛条件下的使用要求。这些电容器经过严格的质量控制流程生产,符合RoHS指令(2011/65/EU),无铅无卤素,绿色环保。在高可靠性和高效能表现方面,UCS 系列电容器是市场上的一流选择。

    应用案例和使用建议


    UCS 系列电容器特别适用于需要高纹波电流处理的设备,如镇流器、电源转换模块和音频放大器等。它们的出色稳定性使得在温度波动较大的环境中也能保持稳定的性能。使用建议包括:在高频率应用中要确保正确散热以避免过热;在电路设计时考虑其高频响应特性,以避免不必要的电感效应。

    兼容性和支持


    UCS 系列电容器可以与广泛的电子设备兼容,但具体应用时需要根据实际电路要求进行选型。厂家提供详尽的技术文档和支持服务,包括技术咨询、样品提供和定制开发服务。此外,还提供针对特定应用场景的优化建议。

    常见问题与解决方案


    - 问题1:电容器在高温下失效
    解决方案:确保使用适当的散热措施,定期检查设备运行状态。
    - 问题2:电容器出现容量下降
    解决方案:检查是否存在过压情况,必要时更换新电容器。
    - 问题3:电路中纹波电流过大导致损坏
    解决方案:采用更合适的电容器型号,增加辅助滤波电容以减小纹波电流。

    总结和推荐


    综上所述,UCS 系列铝电解电容器以其优异的电气特性和高可靠性在众多应用场景中表现出色。无论是从产品质量还是性价比方面来看,它都是市场上值得信赖的选择。对于需要高纹波电流承受能力和长寿命的电子设备,强烈推荐选用 UCS 系列铝电解电容器。

UCS2D101MND9参数

参数
电容值 100μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.26A@ 100 kHz,630mA@ 120Hz
工作寿命 10000h@ 105°C
长*宽*高 10mm*40mm*42mm
通用封装 插件,D10xL40mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

UCS2D101MND9厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCS2D101MND9数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCS2D101MND9 UCS2D101MND9数据手册

UCS2D101MND9封装设计

查看详情并下载
Symbol
Footprint
3D Model
