LNUN7182MSEG

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1.8mF 525V ±20% 5000h@ 105°C 11.2A@ 10 kHz,8A@ 120Hz 底座安装,螺纹安装 63.5mm*105mm*108mm
供应商型号: 493-6753-ND
供应商: Digi-Key
标准整包数: 1

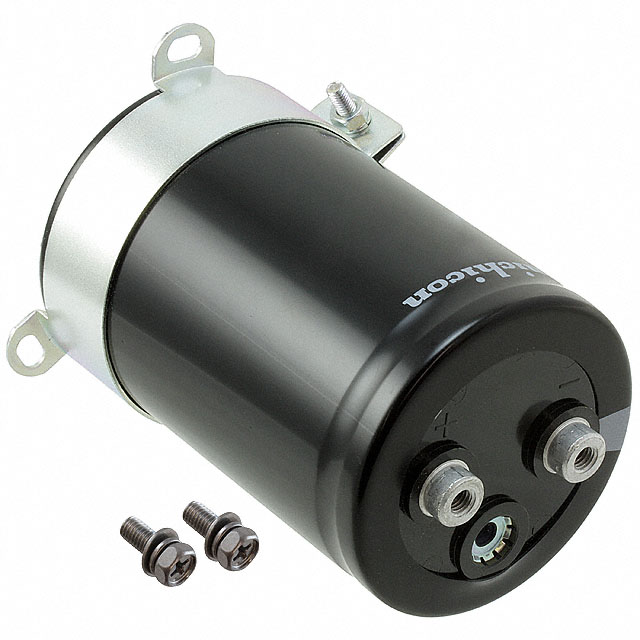

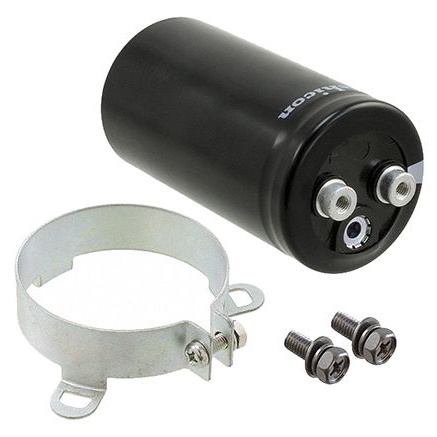

NICHICON 铝电解电容 LNUN7182MSEG

LNUN7182MSEG概述

    铝电解电容器——LNU系列

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors)是一种广泛应用于各种电子设备中的被动电子元件。LNU系列的铝电解电容器是专门为高电压和小型化应用设计的产品。它们主要用于工业电源、逆变电路、交流伺服电机等领域。这种电容器具有较高的额定电压范围(高达DC525V),适用于需要高耐压和高可靠性的应用场景。

    技术参数


    - 额定电压范围: 400V 至 525V
    - 额定电容范围: 680μF 至 18000μF
    - 电容容差: ±20%
    - 绝缘电阻: ≥100MΩ (DC 500V)
    - 耐压性能: 在AC 2500V条件下无异常现象
    - 负载寿命: 在105°C环境下,连续施加额定纹波电流,负载寿命达到5000小时
    - 温度范围: -40°C 至 +105°C
    - 频率系数: 见下表
    | 频率 (Hz) | 系数 |

    | 50 | 0.80 |
    | 60 | 0.82 |
    | 120 | 1.00 |
    | 360 | 1.20 |
    | 1k | 1.30 |
    | 10k或更高 | 1.40 |

    产品特点和优势


    1. 高压适应性强: LNU系列能够承受高达525V的电压,相比其他系列更加适合高电压应用。
    2. 小型化设计: 相比LNT系列,LNU系列在相同额定电压下的体积更小,适合紧凑空间的设计需求。
    3. 高速充放电: 具备快速充放电能力,适用于高频率的逆变电路和交流伺服电机应用。
    4. 温度稳定性: 即使在低温环境下也能保持稳定的性能,能够在-40°C至+105°C的温度范围内正常工作。

    应用案例和使用建议


    - 工业电源: LNU系列铝电解电容器特别适合用于工业电源中的逆变电路,这些电路通常需要高耐压和高可靠性。
    - 交流伺服电机: LNU系列电容器可以处理高频率的再生电压,非常适合交流伺服电机的应用。
    - 使用建议: 在选择具体型号时,根据实际应用需求,如所需的电压等级、电容值和尺寸等因素进行选择。确保电容器安装在合适的环境中,以避免过热和不必要的损耗。

    兼容性和支持


    - 兼容性: LNU系列电容器与不同尺寸的螺纹端子兼容,适用于φ51和更大直径的安装。此外,LNU系列还提供了多种螺栓类型和安装支架配置。
    - 支持: 供应商提供详细的技术支持和维护服务,确保客户在使用过程中能够获得及时的帮助。

    常见问题与解决方案


    1. 泄漏电流过高
    - 原因: 可能是由于电容器长时间未使用导致内部电解液蒸发。
    - 解决方法: 检查电容器是否处于合适的工作环境,必要时更换新的电容器。
    2. 电容量下降
    - 原因: 温度过高或过低都可能导致电容量下降。
    - 解决方法: 确保电容器工作在规定的温度范围内,并采取适当的散热措施。
    3. 纹波电流过大
    - 原因: 过大的纹波电流会导致电容器发热并降低其使用寿命。
    - 解决方法: 优化电路设计,减少纹波电流对电容器的影响。

    总结和推荐


    LNU系列铝电解电容器在高电压、高频率和小型化方面表现出色,非常适合工业电源、逆变电路和交流伺服电机等应用。其优异的性能和稳定的表现使其在市场上具备较强的竞争力。我们强烈推荐在需要高可靠性和高性能的场景中使用LNU系列电容器。

LNUN7182MSEG参数

参数
电容值 1.8mF
额定电压 525V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 11.2A@ 10 kHz,8A@ 120Hz
工作寿命 5000h@ 105°C
长*宽*高 63.5mm*105mm*108mm
安装方式 底座安装,螺纹安装
应用等级 通用级
零件状态 在售
包装方式 散装

LNUN7182MSEG厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

LNUN7182MSEG数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON LNUN7182MSEG LNUN7182MSEG数据手册

LNUN7182MSEG封装设计

查看详情并下载
Symbol
Footprint
3D Model
