UBT2A101MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 100V ±20% 5000h@ 125°C 495mA@ 120Hz,990mA@ 100kHz 通孔安装 12.5mm*20mm*22mm
供应商型号: UBT2A101MHD
供应商: 国内现货
标准整包数: 100

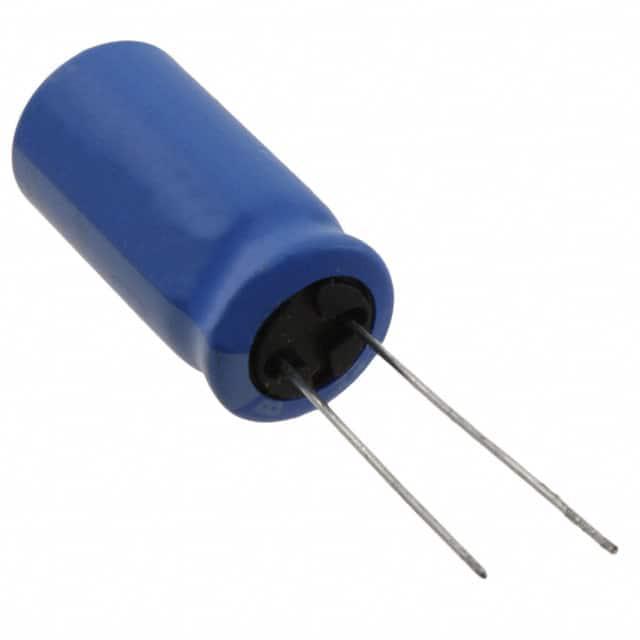

NICHICON 铝电解电容 UBT2A101MHD

UBT2A101MHD概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的关键组件,以其高可靠性、稳定性和高耐热性能著称。它们特别适用于需要承受重负荷服务的应用场景,例如汽车电子系统。本手册详细介绍了特定型号的铝电解电容器,型号为UBT、UBW和UBY,具有广泛的额定电压和电容范围。

    技术参数


    | 参数 | 描述 |

    | 工作温度范围 | –40至+125°C(10至250V),–25至+125°C(350至450V) |
    | 额定电压范围 | 10至450V |
    | 额定电容范围 | 4.7至4700μF |
    | 容量公差 | ±20%(120Hz,20°C) |
    | 漏电流 | 贮存于125°C下1000小时后,在20°C施加额定电压1分钟内,漏电流不超过0.03CV或4μA,取较大者。 |
    | 失角正切(tan δ) | 10V:0.20,16V:0.16,25V:0.14,35V:0.12,50V:0.10 |
    | 体积系数(CV) | 在120Hz,20°C下,1000>CV时,电容变化应控制在±30%以内;1000CV时,电容变化应控制在±20%以内。 |
    | 等效串联电阻(ESR)| 最大值见规格表 |

    产品特点和优势


    1. 高可靠性:这些电容器可以承受长达10000小时的工作寿命,工作温度高达+125°C。
    2. AEC-Q200合规性:适合用于汽车电子系统。
    3. 环保材料:符合RoHS指令,采用无铅材料制造,对环境友好。
    4. 多功能性:广泛的电压和容量范围,适用于多种应用场景。

    应用案例和使用建议


    应用案例:
    - 汽车电子系统:由于其高可靠性,这些电容器被广泛应用于车载音频系统、发动机管理系统等。
    - 工业自动化设备:在需要长期稳定工作的环境中,如工厂自动化控制系统。
    使用建议:
    - 在设计电路时,确保所选电容器的额定电压和电容值满足应用需求。
    - 为了提高可靠性,建议使用环境温度不超过125°C的产品。
    - 注意避免长时间过载运行,以延长电容器的使用寿命。

    兼容性和支持


    这些铝电解电容器与市面上大多数电子产品兼容,特别是汽车电子系统和其他高可靠性要求的场合。制造商提供了详细的使用指南和技术支持,以帮助用户正确安装和维护这些电容器。

    常见问题与解决方案


    1. 问题:电容器漏电流异常增大。
    - 解决方案:检查是否有外部短路情况,确认连接是否稳固。如有必要,更换电容器。
    2. 问题:电容器失效。
    - 解决方案:检查电容器的工作环境温度是否超出规定范围,或检查是否存在过压情况。如果问题依然存在,建议联系技术支持获取进一步帮助。

    总结和推荐


    综上所述,这些铝电解电容器凭借其高可靠性和宽广的应用范围,非常适合用于汽车电子系统和工业自动化设备等应用场景。对于需要高性能和高可靠性的项目,强烈推荐选用这些电容器。希望本文能够帮助您更好地了解并合理使用这些电容器。

UBT2A101MHD参数

参数
电容值 100μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 125°C
纹波电流 495mA@ 120Hz,990mA@ 100kHz
长*宽*高 12.5mm*20mm*22mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

UBT2A101MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UBT2A101MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UBT2A101MHD UBT2A101MHD数据手册

UBT2A101MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
