UCY2E121MHD6TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 120μF 250V ±20% 12000h@ 105°C 1.63A@ 100kHz,815mA@ 120Hz 通孔安装 18mm*20mm*21.5mm
供应商型号: N-UCY2E121MHD6TN
供应商: 云汉优选
标准整包数: 1

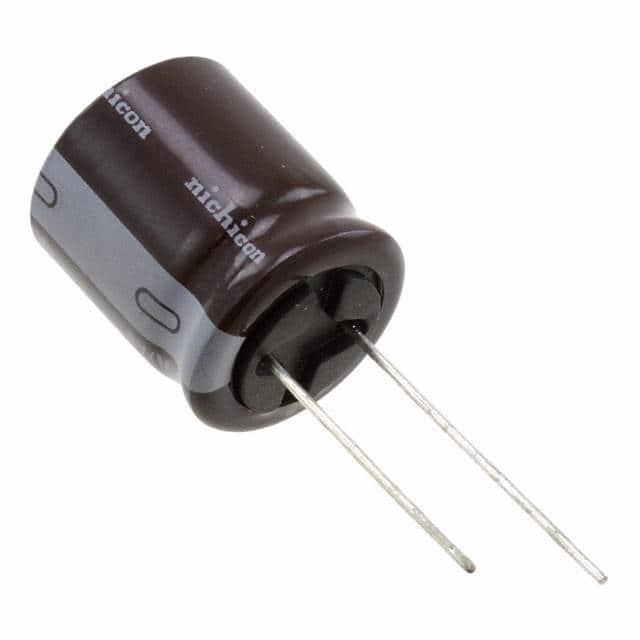

NICHICON 铝电解电容 UCY2E121MHD6TN

UCY2E121MHD6TN概述

    # ALUMINUM ELECTROLYTIC CAPACITORS - UCY 系列

    产品简介


    基本信息
    UCY系列铝电解电容器是专为要求高纹波电流和长寿命的应用设计的小型化产品。该系列产品通过严格测试,确保其在极端条件下的稳定性和可靠性,适用于电源和镇流器等应用场合。此外,它们符合RoHS指令(2011/65/EU, (EU) 2015/863),并符合AEC-Q200标准。
    主要功能
    - 高纹波电流能力:支持高负载电流。
    - 长寿命:10000至12000小时寿命(在+105°C环境下)。
    - 宽温度范围:可在-40°C到+105°C范围内工作。
    - 兼容性强:适合各种高功率和高效率的电源应用。
    应用领域
    - 电源:用于稳定电压和过滤电流。
    - 镇流器:用于荧光灯等照明系统。
    - 工业控制:适用于需要稳定电容值的各种控制系统。

    技术参数


    规格参数
    | 参数 | 范围 |

    | 额定电压 | 160V 至 500V |
    | 额定电容 | 6.8µF 至 680µF |
    | 电容公差 | ±20% |
    | 泄漏电流 | ≤0.04CV + 100 µA |
    | 失角损耗因子(tan δ) | ≤0.24 |
    | 最大尺寸 | φD x L |
    | - φD = 10 mm至18 mm |
    | - L = 16 mm至46 mm |
    环境参数
    - 温度范围:-40°C至+105°C
    - 存储寿命:在105°C下储存1000小时后,仍能满足性能指标

    产品特点和优势


    特点
    1. 高可靠性:通过了严格的寿命测试和稳定性测试。
    2. 小尺寸:采用小型化设计,占用空间小。
    3. 高耐压:额定电压范围广泛,适用于多种应用场景。
    4. 环保合规:符合RoHS指令,减少环境污染。
    5. 高性能:失角损耗因子低,保证了较高的电能转换效率。
    优势
    - 在高温条件下表现出色,能够承受高强度电流。
    - 优异的长期稳定性,减少更换频率和维护成本。
    - 适应各种复杂工作环境,适用于工业、消费电子等多个领域。

    应用案例和使用建议


    使用案例
    - 电源模块:用于滤波电路,以提高电源输出的稳定性。
    - 荧光灯镇流器:提高电路的整体可靠性和使用寿命。
    使用建议
    - 确保在安装过程中充分考虑散热问题,避免高温导致的电容损坏。
    - 定期检查电容的状态,尤其是在长时间运行之后,注意检查泄漏电流和失角损耗因子的变化。

    兼容性和支持


    兼容性
    - UCY系列铝电解电容器与各种类型的电子设备兼容,可以轻松集成到现有的电路板设计中。
    支持和维护
    - 提供详细的安装指南和技术支持文档,帮助客户正确使用产品。
    - 厂家提供全面的技术服务,确保在应用过程中的技术支持和售后服务。

    常见问题与解决方案


    常见问题
    1. 如何确定是否需要更换电容器?
    - 检查电容器的失角损耗因子和泄漏电流,如超过标准,建议更换。
    2. 电容器在高温环境下的性能如何保障?
    - 选用合适的型号并合理布局散热装置,保证良好的散热效果。
    解决方案
    - 使用专用仪器定期监测电容器状态,发现问题及时处理。

    总结和推荐


    综合评估
    UCY系列铝电解电容器具有出色的稳定性和可靠性,特别适合于高功率应用场合。其高纹波电流能力和长寿命使其成为市场上极具竞争力的产品。
    推荐
    鉴于其优越的性能和广泛应用领域,我们强烈推荐UCY系列铝电解电容器应用于各类高要求电子设备中。

UCY2E121MHD6TN参数

参数
电容值 120μF
额定电压 250V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 12000h@ 105°C
纹波电流 1.63A@ 100kHz,815mA@ 120Hz
长*宽*高 18mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UCY2E121MHD6TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2E121MHD6TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2E121MHD6TN UCY2E121MHD6TN数据手册

UCY2E121MHD6TN封装设计

查看详情并下载
Symbol
Footprint
3D Model
