UTT1E101MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 25V ±20% 5000h@ 105°C 138mA@ 120Hz,230mA@ 100kHz 通孔安装 8mm*9mm*10.5mm
供应商型号: UTT1E101MPD1TD
供应商: 国内现货
标准整包数: 1000

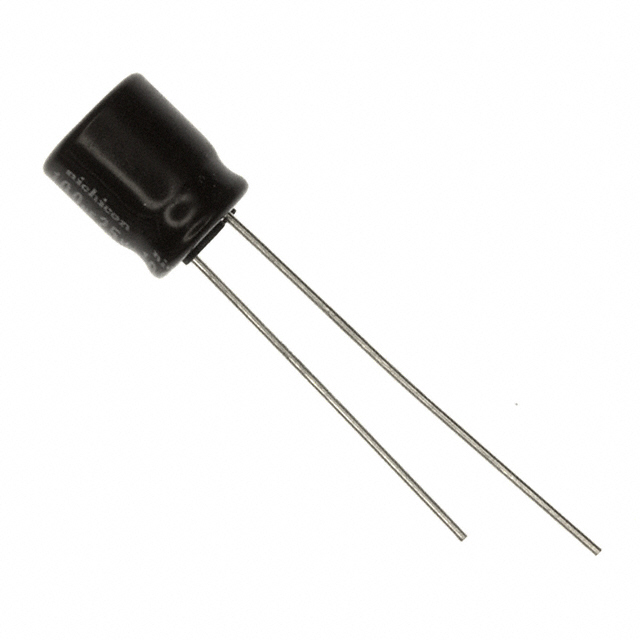

NICHICON 铝电解电容 UTT1E101MPD1TD

UTT1E101MPD1TD概述

    # UTT 铝电解电容器 CAT.8100J 技术手册

    一、产品简介


    产品类型与功能
    UTT 系列铝电解电容器 CAT.8100J 是一种小型化、低阻抗且高可靠性的电容器,特别适合用于开关电源中。它的显著特点是体积小、寿命长,并且符合RoHS指令(2011/65/EU 和 EU 2015/863)。该产品已通过日本可靠性电子组件认证中心(Reliability Center for Electronic Component)的认证,认证编号为 RCJ-03-23C。
    主要应用领域
    UTT CAT.8100J 广泛应用于需要高性能和高稳定性的电子产品中,特别是在开关电源、工业控制设备以及消费类电子等领域表现出色。

    二、技术参数


    | 参数名称 | 规格范围 |

    | 工作温度范围 | -40°C 至 +105°C |
    | 额定电压范围 | 6.3V 至 50V |
    | 额定电容范围 | 1µF 至 470µF |
    | 容差 | ±20% @ 120Hz, 20°C |
    | 漏电流 | ≤0.03CV 或 3µA,取较大值 |
    | 损耗角正切(tan δ) | 6.3V: 0.30; 10V: 0.28 |
    | 冲击耐久性 | 符合 JIS C 5101-4 Clause 4.1|
    | 有效寿命 | 在105°C下存储1000小时后,电压处理后的耐久性需满足上述规定 |

    三、产品特点和优势


    独特功能与优势
    1. 小型化设计:相比同类产品,具有更小的外壳尺寸,占用空间少。
    2. 低阻抗特性:在高频应用中表现出优异的性能。
    3. 长寿命:在高温环境下能够提供长达数千小时的工作寿命。
    4. 环保合规:完全符合RoHS标准,无铅设计更加环保。
    5. 高可靠性:经过严格的质量控制流程,并获得日本权威机构的认证。
    这些特性使得 UTT CAT.8100J 成为高端电子设备的理想选择,在保证稳定性的同时,还能显著提升系统的整体性能。

    四、应用案例和使用建议


    应用场景
    - 开关电源模块
    - 工业自动化控制系统
    - 家用电器如电视、空调等
    使用建议
    1. 散热管理:在高负载情况下,注意良好的散热设计以延长使用寿命。
    2. 防浪涌电路:添加必要的保护电路来减少瞬态冲击对电容器的影响。
    3. 正确安装:确保引脚方向正确,并按照制造商推荐的焊接条件进行操作。

    五、兼容性和支持


    兼容性
    UTT CAT.8100J 与多种主流开关电源平台兼容,例如TI、STMicroelectronics等品牌的控制器芯片。此外,其标准化的外形尺寸使其易于集成到现有的设计中。
    厂商支持
    制造商提供全面的技术支持,包括样品申请、设计咨询以及售后服务,帮助客户快速部署产品并解决问题。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器漏电流过大 | 检查电路板是否存在短路或过热现象 |
    | 工作温度超出允许范围 | 改善系统散热设计或更换高耐温型号 |
    | 容量下降速度快 | 确保环境湿度适宜,避免长期潮湿存放 |

    七、总结和推荐


    综合评估
    UTT CAT.8100J 铝电解电容器凭借其小巧的体积、出色的性能和长寿命等特点,无疑是当前市场上极具竞争力的产品之一。它不仅能满足苛刻的应用需求,还能有效降低系统的总成本。
    推荐结论
    强烈推荐使用此款电容器,尤其是在开关电源和其他需要高性能、高稳定性的应用场景中。对于追求性价比和技术领先的工程师来说,UTT CAT.8100J 是一个非常明智的选择。

UTT1E101MPD1TD参数

参数
电容值 100μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 138mA@ 120Hz,230mA@ 100kHz
长*宽*高 8mm*9mm*10.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 停产
包装方式 盒装,卷带包装

UTT1E101MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UTT1E101MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UTT1E101MPD1TD UTT1E101MPD1TD数据手册

UTT1E101MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
