UHV1C152MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1.5mF 16V ±20% 6000h@ 105°C 1.296A@ 120Hz,2.16A@ 100 kHz 通孔安装 10mm*20mm*22mm
供应商型号: TS-UHV1C152MPD
供应商: 海外现货
标准整包数: 100

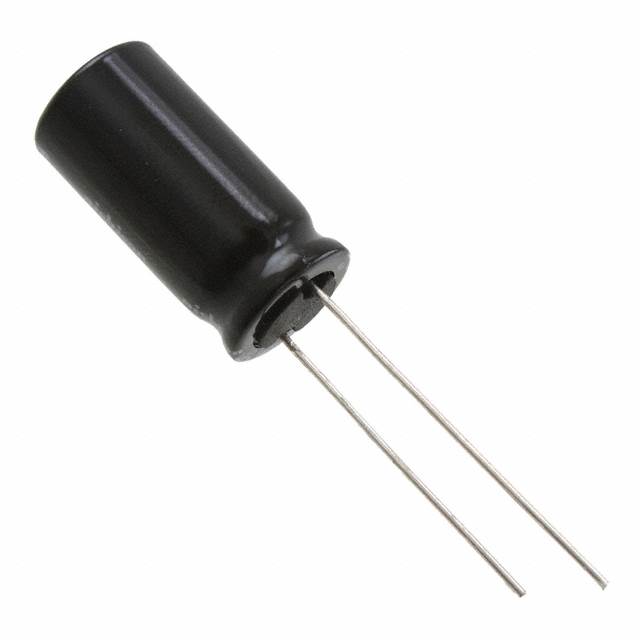

NICHICON 铝电解电容 UHV1C152MPD

UHV1C152MPD概述

    ALUMINUM ELECTROLYTIC CAPACITORS: UHV High Ripple Low Impedance

    1. 产品简介


    铝电解电容器(UHV High Ripple Low Impedance)是专为高频应用而设计的高性能产品。它们在高频率范围内具有较低的阻抗,从而实现高效的能量存储和释放。这类电容器具有小尺寸和高纹波电流容量的特点,适用于多种电子设备,包括电源管理、计算机主板、LED驱动器和电信设备等。

    2. 技术参数


    - 工作温度范围: –40℃ 到 +105℃
    - 额定电压范围: 6.3V 至 35V
    - 额定电容范围: 47µF 至 8200µF
    - 电容容差: ± 20%
    - 漏电流: 应用额定电压后,在20℃下,泄漏电流不超过 0.01CV 或 3μA 中的较大值
    - 损耗角正切(tan δ): 最大值在不同额定电压下有所不同,对于电容超过1000μF的电容器,每增加1000μF,tan δ 增加0.02
    - 稳定性: 在低温下的电容变化率不超过± 25%,初始电容值± 30%
    - 耐久性: 经过105℃环境下6000小时(5000小时适用于某些型号)的应用测试后,峰值电压不应超过额定电压
    - 端子配置: 端盖带压力释放孔,铅丝符合无铅标准
    - 兼容材料: PET套管符合无铅标准

    3. 产品特点和优势


    - 低阻抗: 特别是在高频应用时,UHV系列铝电解电容器表现出显著的低阻抗特性,有助于提高整体电路效率。
    - 高纹波电流: 可以处理较高的纹波电流,确保在极端条件下稳定运行。
    - 小尺寸: 具有紧凑的设计,适合空间有限的应用场景。
    - 无铅标准: 符合RoHS指令(2011/65/EU, (EU)2015/863),满足环保要求。
    - 认证认可: 获得日本可靠性电子元件中心(Reliability Center for Electronic Component)认证,编号为RCJ-03-23C。

    4. 应用案例和使用建议


    - 电源管理: 在开关电源、稳压电源中用于滤波和储能。
    - 计算机主板: 提供稳定的电源供给,减少噪声干扰。
    - LED驱动器: 在高功率LED驱动电路中用于平滑输出电流。
    - 电信设备: 在通信设备中用于平滑电压波动,确保信号传输质量。
    使用建议:
    - 在高温环境中使用时,需特别注意散热,避免因过热导致电容器失效。
    - 选择合适的电容器型号,确保额定电压和电容值符合系统需求。
    - 定期检查电容器的工作状态,及时更换老化或损坏的电容器。

    5. 兼容性和支持


    - 兼容性: UHV系列铝电解电容器与现有的标准接口和连接器兼容,方便集成到现有系统中。
    - 厂商支持: 提供详尽的技术文档和客户支持服务,帮助用户更好地了解和使用产品。此外,提供定期的维护建议和升级服务,确保设备长期稳定运行。

    6. 常见问题与解决方案


    - 问题1: 漏电流过大。
    - 解决办法: 检查应用电路是否存在短路现象,必要时更换电容器。
    - 问题2: 电容值衰减。
    - 解决办法: 确认电容器是否处于额定工作温度范围内,如温度过高,需采取降温措施。
    - 问题3: 工作寿命短。
    - 解决办法: 根据厂家建议的工作条件进行操作,避免长时间在极端条件下使用。

    7. 总结和推荐


    综上所述,UHV系列铝电解电容器是一款具有高可靠性和高性能的产品,特别适用于高频应用场合。其独特的低阻抗和高纹波电流特性使其在多种应用场景中表现出色。对于需要高效能量管理和稳定电源供应的设备而言,这是一款值得推荐的优秀选择。

UHV1C152MPD参数

参数
电容值 1.5mF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 6000h@ 105°C
纹波电流 1.296A@ 120Hz,2.16A@ 100 kHz
长*宽*高 10mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UHV1C152MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHV1C152MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHV1C152MPD UHV1C152MPD数据手册

UHV1C152MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.3744 ¥ 3.1824
1400+ $ 0.3272 ¥ 2.781
2800+ $ 0.3067 ¥ 2.6066
库存: 2000
起订量: 700 增量: 1
交货地:
最小起订量为:500
合计: ¥ 1591.2
