UWZ1C221MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 16V ±20% 1000h@ 105°C 105mA@ 120Hz,157.5mA@ 10kHz 贴片安装 6.6mm*6.6mm*7.7mm
供应商型号: 647-UWZ1C221MCL1
供应商: Mouser
标准整包数: 1

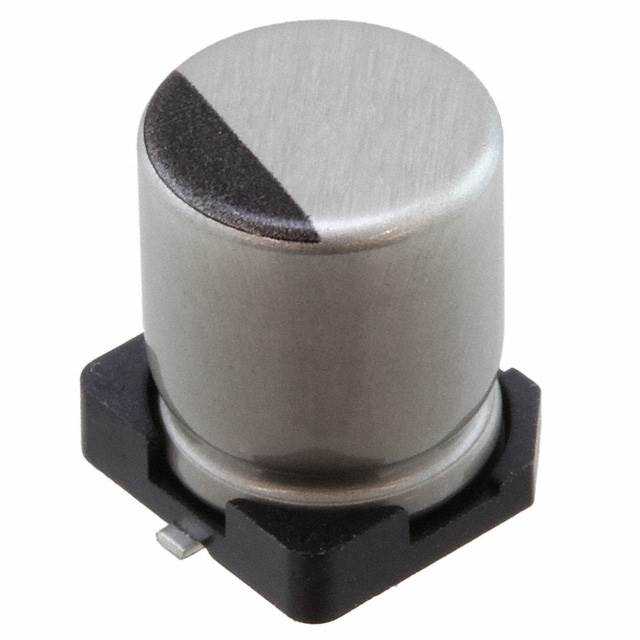

NICHICON 铝电解电容 UWZ1C221MCL1GS

UWZ1C221MCL1GS概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是广泛应用于电子电路中的重要组件之一。它们具有较高的容量密度和相对较低的成本,适用于多种场合。本手册介绍的产品系列包括GB和GS两个子系列,具有不同的电压等级和容量范围,主要应用于电源、滤波、耦合等电路中。

    技术参数


    | 参数 | 规格 |

    | 容量范围 | φ4到φ6.3(5.4L):0.5μF到1.0μF
    φ8×6.2:0.5μF到1.1μF |
    | 额定电压 | 6.3V到50V |
    | 尺寸规格 | φD×L:4×5.4mm至10×10mm |
    | 工作温度范围 | -55°C到+105°C |
    | 容量公差 | ±20% |
    | 额定纹波电流 | 105°C下,120Hz频率下的最大值:10μA到310μA |
    | 损耗角正切(tan δ)| 最大值:0.30(6.3V),0.24(10V),0.20(16V),0.16(25V),0.14(35V及50V) |

    产品特点和优势


    1. 宽温范围:能够在极端温度环境下稳定工作,适合各种恶劣环境的应用。
    2. 高可靠性:经过严格的高温焊接测试和长寿命存储测试,确保长时间可靠运行。
    3. 快速响应:低损耗角正切特性使得电容器能够提供快速的充放电响应。
    4. 自动装配兼容:适合自动化生产线上的载体带装料操作,提高生产效率。

    应用案例和使用建议


    铝电解电容器在许多应用场景中都有重要作用,例如:
    - 电源滤波:用于消除电源波动,保证输出电压的稳定性。
    - 耦合和旁路:用于隔离直流分量,耦合信号。
    - 音响系统:用于音频滤波,提升音质。
    使用建议:
    - 在设计电源滤波电路时,考虑电容器的工作温度范围和额定电压,以确保长期稳定运行。
    - 对于高纹波电流应用,选择具有更高额定纹波电流的型号。

    兼容性和支持


    - 兼容性:铝电解电容器支持自动装配生产线上的载体带装料操作,兼容性良好。
    - 支持和维护:制造商提供详细的使用指南和技术支持,以帮助客户解决任何问题。

    常见问题与解决方案


    1. 问题:纹波电流过大导致电容器损坏。
    - 解决方案:根据应用需求选择具有足够额定纹波电流的型号。

    2. 问题:工作温度过高影响电容器性能。
    - 解决方案:选择具有更宽工作温度范围的型号,并确保良好的散热设计。

    总结和推荐


    铝电解电容器GB和GS系列以其宽泛的工作温度范围、高可靠性及快速响应等特点,在多种电子设备中表现出色。这些特性使其成为电源滤波、耦合和旁路等多种应用场景的理想选择。强烈推荐在需要高性能和高稳定性的项目中使用这些电容器。

UWZ1C221MCL1GS参数

参数
电容值 220μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 105mA@ 120Hz,157.5mA@ 10kHz
长*宽*高 6.6mm*6.6mm*7.7mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

UWZ1C221MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWZ1C221MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWZ1C221MCL1GS UWZ1C221MCL1GS数据手册

UWZ1C221MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
