UPM1J221MHD6TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 63V ±20% 5000h@ 105°C 1.12A@ 10 kHz,820mA@ 120Hz 通孔安装 16mm*15mm*17mm
供应商型号: 647-UPM1J221MHD6TN
供应商: Mouser
标准整包数: 1

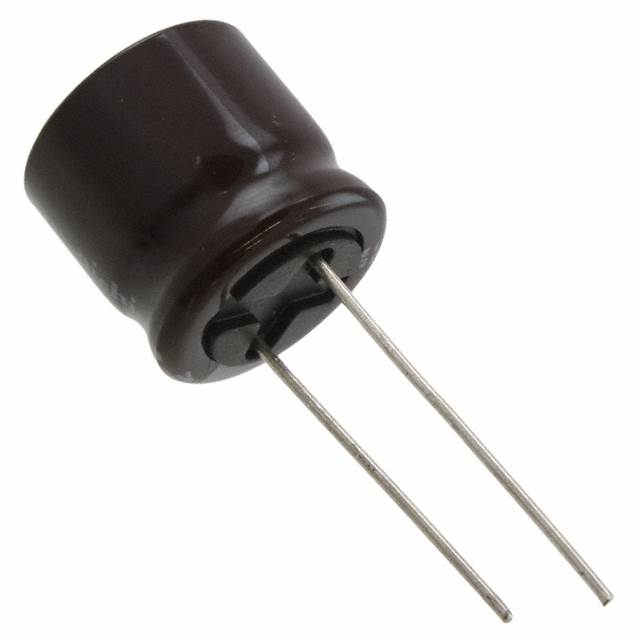

NICHICON 铝电解电容 UPM1J221MHD6TN

UPM1J221MHD6TN概述

    铝电解电容器——UPM系列

    产品简介


    铝电解电容器是一种常见的电子元件,广泛应用于各种电路中。它由阳极箔、阴极箔及中间的电解液组成,具有较大的容量和稳定的电容值。UPM系列铝电解电容器以其高可靠性、低阻抗、长寿命等特点著称,适用于工业控制、汽车电子、电源转换、通信设备等多个领域。

    技术参数


    以下是UPM系列铝电解电容器的技术规格:
    - 额定电压范围:6.3 V至450 V
    - 额定电容范围:1 µF至15,000 µF
    - 电容精度:±20%
    - 泄漏电流:额定电压下的泄漏电流小于0.03CV或4 µA(取大者)
    - 损耗角正切(tan δ):最大值0.25(在不同温度和频率下有所不同)
    - 耐温范围:-55°C至+105°C
    - 长期负载寿命:5000小时(+105°C),3000小时(较小尺寸)
    - 符合标准:RoHS指令(2011/65/EU, (EU)2015/863)、AEC-Q200认证

    产品特点和优势


    1. 高可靠性:能够承受高温下的长时间负载,确保长时间稳定运行。
    2. 低阻抗:提供较低的ESR(等效串联电阻),保证更高效能。
    3. 长寿命:在高温环境下具备优异的寿命表现。
    4. 兼容性好:符合多项国际标准,易于集成到多种设备中。
    5. 多样化选择:提供广泛的额定电压和电容范围,满足不同应用场景的需求。

    应用案例和使用建议


    UPM系列铝电解电容器广泛应用于开关电源、电机驱动、逆变器、滤波电路等领域。根据手册中提供的应用场景示例,我们可以总结如下使用建议:
    1. 在高频电路中:应选择小电容值的电容器,以减少高频信号的损失。
    2. 在高压电路中:应选择额定电压较高的电容器,以避免过压损坏。
    3. 在低温环境中:建议选择稳定性较好的电容器,如UPM系列电容器,以保证电容值变化较小。

    兼容性和支持


    UPM系列铝电解电容器具有良好的兼容性,可与市场上主流的电子设备配套使用。此外,制造商提供了详细的技术支持文档和售后服务,帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方法:
    1. 泄漏电流过高:检查安装是否正确,是否接触不良或污染。
    2. 电容值不稳定:检查温度是否超出规定范围,或者电容器是否受到物理损伤。
    3. ESR过高:检查电容器是否老化,或者是否使用了不适合的应用场景。

    总结和推荐


    UPM系列铝电解电容器以其卓越的性能和可靠性,在多个领域都有广泛的应用。其多样化的选择、长寿命以及优良的耐温性能,使其成为许多应用场景的理想选择。如果你正在寻找一款高性能、高可靠性的铝电解电容器,UPM系列是一个值得推荐的选择。

UPM1J221MHD6TN参数

参数
电容值 220μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 1.12A@ 10 kHz,820mA@ 120Hz
长*宽*高 16mm*15mm*17mm
安装方式 通孔安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UPM1J221MHD6TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPM1J221MHD6TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPM1J221MHD6TN UPM1J221MHD6TN数据手册

UPM1J221MHD6TN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.9665 ¥ 16.6169
10+ $ 1.0822 ¥ 9.1442
100+ $ 0.8327 ¥ 7.0363
500+ $ 0.7063 ¥ 5.9684
1000+ $ 0.6761 ¥ 5.7129
2500+ $ 0.609 ¥ 5.1461
5000+ $ 0.5565 ¥ 4.7024
10000+ $ 0.546 ¥ 4.6137
库存: 4329
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.61
直接购买
加入购物车
