首页  >  产品百科  >  UPZ2W820MHD6

UPZ2W820MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 82μF 450V ±20% 2000h@ 105°C 550mA@ 120Hz,825mA@ 10kHz 通孔安装 18mm*31.5mm*33.5mm
供应商型号: UPZ2W820MHD6
供应商: 国内现货
标准整包数: 1

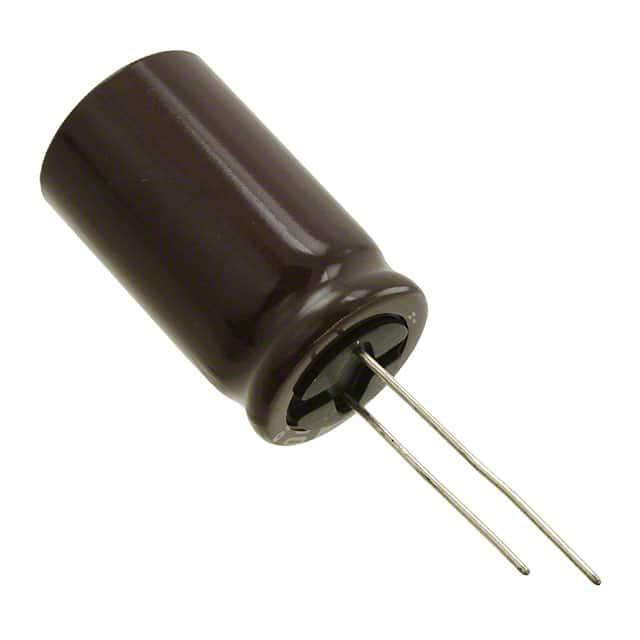

NICHICON 铝电解电容 UPZ2W820MHD6

UPZ2W820MHD6概述

    # 高品质铝电解电容器——UPZ系列

    产品简介


    UPZ系列是适用于高电压应用的铝电解电容器,采用微型尺寸设计。该系列产品特别适合用于球灯镇流器和其他需要大电流的应用场合。UPZ电容器具备高纹波电流承受能力,能够在105℃的工作环境下提供长达2000小时的负载寿命。该产品符合RoHS指令(2011/65/EU和(EU)2015/863),确保环保且安全可靠。

    技术参数


    - 类型编号系统:200V 220μF
    - 额定电压范围:200V至450V
    - 额定电容范围:18μF至470μF
    - 电容公差:±20%(120Hz, 20°C)
    - 漏电流:在20℃下施加额定电压1分钟后不超过0.04CV+100 μA
    - 损耗角正切(tanδ):最大值分别为0.12(200V)、0.15(250V和400V)、0.20(420V和450V)
    - 低温度稳定性:-25℃至+105℃
    - 端子配置:径向引脚型
    - 外形尺寸:φD × L (mm)
    - 最小尺寸:12.5 × 31.5 mm
    - 最大尺寸:470 × 880 mm

    产品特点和优势


    UPZ系列电容器的主要特点是高纹波电流承受能力和较长的负载寿命。其在高温环境下表现出色,同时满足RoHS标准,保证产品的环保性和可靠性。这些特点使其非常适合应用于高要求的电路设计中,特别是在高纹波电流和高功率密度的应用场景中。

    应用案例和使用建议


    应用案例
    UPZ系列电容器广泛应用于各种高电压应用场合,例如荧光灯镇流器、电源转换模块和大功率LED驱动电路。这些应用场景需要高纹波电流和高耐压能力,而UPZ系列正是为这些需求量身定制的。
    使用建议
    为了充分发挥UPZ电容器的性能,建议在使用时注意以下几点:
    - 确保电容器的安装方向正确,以避免引脚应力过大。
    - 在高温环境下使用时,要特别注意散热问题,确保良好的热管理。
    - 尽量避免长时间超负荷运行,以延长电容器的使用寿命。

    兼容性和支持


    UPZ系列电容器可以与市场上大多数电子设备兼容,特别是在高电压和大电流应用场合。厂商提供详尽的技术支持和售后服务,包括产品规格文档、安装指南和技术咨询服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    常见问题
    1. 漏电流偏大
    2. 电容容量变化较大
    解决方案
    1. 漏电流偏大:检查是否超过了额定电压,如超过则需要降低电压或者更换更高电压等级的电容器。
    2. 电容容量变化较大:检查工作环境温度是否过高,或者是否存在机械应力导致的引脚松动,必要时重新焊接引脚。

    总结和推荐


    UPZ系列铝电解电容器以其高纹波电流承受能力、长寿命和出色的稳定性,在高电压应用领域表现出色。它不仅满足了现代电子产品对高性能电容器的需求,还通过符合RoHS标准确保了环保性能。综上所述,我们强烈推荐使用UPZ系列电容器,尤其适合那些需要高可靠性、长寿命和高电流承受能力的应用场合。

UPZ2W820MHD6参数

参数
电容值 82μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 550mA@ 120Hz,825mA@ 10kHz
工作寿命 2000h@ 105°C
长*宽*高 18mm*31.5mm*33.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPZ2W820MHD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPZ2W820MHD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPZ2W820MHD6 UPZ2W820MHD6数据手册

UPZ2W820MHD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 8.2728
100+ ¥ 7.812
库存: 380
起订量: 41 增量: 1
交货地:
最小起订量为:20
合计: ¥ 165.45
