UHE1H102MHD6TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 50V ±20% 10000h@ 105°C 1.916A@ 120Hz,2.555A@ 100 kHz 通孔安装 16mm*25mm*27mm
供应商型号: UHE1H102MHD6TN
供应商: 国内现货
标准整包数: 1

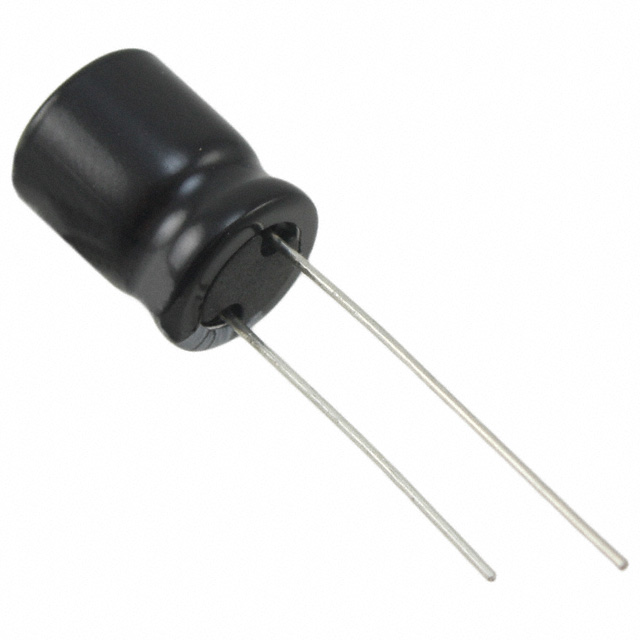

NICHICON 铝电解电容 UHE1H102MHD6TN

UHE1H102MHD6TN概述

    # 铝电解电容器(UHE系列)

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的重要元件。它们以其高容量、长寿命和良好的温度稳定性而著称。特别是本手册中描述的UHE系列,具备低阻抗和高可靠性,适用于工业、通信、汽车等多个领域。

    技术参数


    规格与特性
    - 容值范围:2.2 µF 至 18,000 µF
    - 额定电压:6.3 V 至 100 V
    - 尺寸代码:依据直径和长度
    - 最大允许温度:-40°C 至 +105°C
    - 阻抗比:额定电压下的最大阻抗比(单位:Ω)
    - 额定纹波电流:(105°C时)
    主要技术指标
    | 额定电压(V) | 容量(µF) | 尺寸(mm) | 最大容差(tan δ) | 泄漏电流(µA) | 阻抗(Ω) | 最大纹波电流(mArms) |
    ||
    | 6.3 | 150 | 5×11 | 0.22 | 9.45 | 0.58 | 2.30 |
    | 10 | 100 | 5×11 | 0.19 | 10 | 0.58 | 2.30 |
    工作环境
    - 耐温范围:-40°C 至 +105°C
    - 耐久性:在特定条件下,部分型号可承受长达10,000小时的工作时间
    - 符合标准:符合RoHS指令(2011/65/EU,(EU)2015/863)

    产品特点和优势


    - 高可靠性:长时间(4000至10000小时)耐久性测试确保其长期稳定性
    - 低阻抗:设计优化以减少内部阻抗,提高电路效率
    - 符合环保标准:RoHS认证,无铅材料
    - 认证:通过日本电子组件可靠性研究中心认证

    应用案例和使用建议


    实际应用场景
    - 工业控制:广泛用于电源滤波和信号耦合
    - 通信设备:如路由器和交换机中,用于平滑波动的直流电源
    - 汽车电子:发动机管理系统中的信号处理和储能
    使用建议
    - 在高纹波电流的应用场合,选择较高容值的型号,以降低纹波电压的影响。
    - 注意散热管理,特别是在高温环境下使用时,以延长使用寿命。

    兼容性和支持


    - 兼容性:UHE系列电容器与大多数电子设备兼容,可以方便地替换同类型的其他品牌电容器。
    - 支持与维护:提供详尽的技术文档和专业的技术支持团队,用户可通过官网或客服热线获得帮助。

    常见问题与解决方案


    1. 问题:电容器在高温下发生泄漏
    - 解决方案:检查安装是否合理,确保散热良好。如果需要,可以考虑使用导热硅脂或增加散热片。
    2. 问题:电容器出现过压
    - 解决方案:确认应用环境中的电压稳定,安装适当的稳压电路以保护电容器免受过高电压冲击。

    总结和推荐


    UHE系列铝电解电容器凭借其高可靠性、低阻抗和长寿命,在多种应用场景中表现出色。特别是对于需要高容量和长时间工作的系统而言,这一系列产品是理想的选择。鉴于其卓越的性能和良好的市场口碑,强烈推荐给各类工业和商业电子产品制造商。
    希望以上信息对您有所帮助!如果您有任何进一步的问题或需求,请随时联系我们。

UHE1H102MHD6TN参数

参数
电容值 1mF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 1.916A@ 120Hz,2.555A@ 100 kHz
长*宽*高 16mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UHE1H102MHD6TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UHE1H102MHD6TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UHE1H102MHD6TN UHE1H102MHD6TN数据手册

UHE1H102MHD6TN封装设计

查看详情并下载
Symbol
Footprint
3D Model
