UPV1C101MGD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 16V ±20% 5000h@ 105°C 265mA 通孔安装 6.3mm*11mm*12.5mm
供应商型号: 493-11833-3-ND
供应商: Digi-Key
标准整包数: 2000

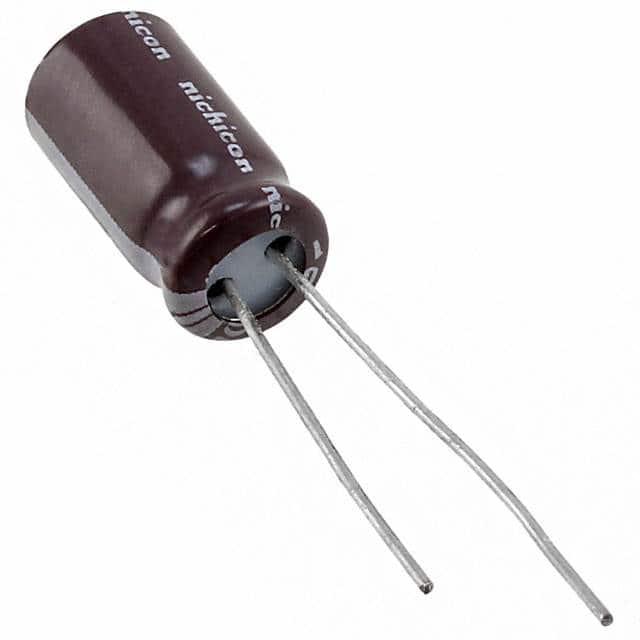

NICHICON 铝电解电容 UPV1C101MGD1TD

UPV1C101MGD1TD概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors)是一种常见的电容类型,以其高容量和相对较低的成本而广受欢迎。它们广泛应用于电源滤波、旁路、耦合和信号旁路等领域。这种电容器利用液态电解质的特性来存储和释放电荷,因此具备较高的容量密度。

    技术参数


    以下是从技术手册中提取的主要技术规格:
    - 额定电压范围:6.3 V 至 50 V
    - 额定电容范围:1.5 µF 至 390 µF
    - 容差:±20% (在120 Hz、20 °C条件下)
    - 泄漏电流:1 分钟后施加额定电压,在20°C下不超过 0.03CV 或 4 µA,取较大者
    - 损耗角正切值(tan δ):
    - 额定电压为6.3 V时:最大值为0.22
    - 额定电压为10 V时:最大值为0.19
    - 额定电压为16 V时:最大值为0.16
    - 额定电压为25 V时:最大值为0.14
    - 额定电压为35 V时:最大值为0.12
    - 额定电压为50 V时:最大值为0.10
    - 温度范围:-55°C 至 +105°C
    - 阻抗比:在不同额定电压下的阻抗比见下表
    | 额定电压 (V) | 阻抗比 ZT / Z20 (MAX) |

    | 6.3 | 5 |
    | 10 | 5 |
    | 16 | 4 |
    | 25 | 3 |
    | 35 | 3 |
    | 50 | 2 |
    - 频率系数:在10 kHz 到 200 kHz 之间的纹波电流频率系数为1

    产品特点和优势


    这些铝电解电容器具有以下几个显著特点和优势:
    - 小型化:采用微型封装设计,适合空间受限的应用。
    - 低阻抗:能够在高频条件下保持较低的阻抗,适用于电源滤波。
    - 高可靠性:能够承受长时间的工作压力,保证长期稳定性。
    - 符合RoHS指令:环保设计,无铅,符合RoHS标准。
    - 耐久性:能够在高温条件下长时间工作,并且具有较长的使用寿命。

    应用案例和使用建议


    这些电容器被广泛应用于各种电子设备中,如电源模块、音频放大器、通信设备和工业控制设备等。为了充分发挥其性能,建议如下:
    - 在选择电容器时,应根据具体应用需求匹配合适的电容值和额定电压。
    - 在高频电路中使用时,注意检查电容器的阻抗特性,确保其能提供足够的容性支持。
    - 安装时确保良好的散热条件,特别是在高温环境下使用时。

    兼容性和支持


    该产品与其他电子元器件具有良好的兼容性,适用于多种不同类型的电路设计。制造商提供了详尽的技术支持文档,并提供客户服务中心,可解答有关产品使用和维护的问题。

    常见问题与解决方案


    1. 问题:电容器出现漏电流超标的情况。
    - 解决方法:检查电路是否存在高压波动或过载现象,更换更稳定的电源,或考虑增加额外的稳压措施。

    2. 问题:电容器温度过高导致性能下降。
    - 解决方法:优化散热设计,确保电容器工作在推荐的温度范围内,或选择更高温等级的产品。
    3. 问题:电容器在低温环境下表现不稳定。
    - 解决方法:在低温环境中,选择具有更好低温稳定性的电容器型号,或者采取适当的预热措施。

    总结和推荐


    这款铝电解电容器凭借其小型化、低阻抗、高可靠性和长寿命等特点,非常适合用于需要高容量电容的多种应用场景。尽管存在一些可能的局限性,但通过合理的设计和安装,这些问题都可以得到有效的解决。因此,我们强烈推荐在需要高性能电容的应用中使用该产品。

UPV1C101MGD1TD参数

参数
电容值 100μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 265mA
长*宽*高 6.3mm*11mm*12.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,弹夹装

UPV1C101MGD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPV1C101MGD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPV1C101MGD1TD UPV1C101MGD1TD数据手册

UPV1C101MGD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1967 ¥ 1.6301
库存: 2000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 3260.2
