首页  >  产品百科  >  LGL2G471MELB35

LGL2G471MELB35

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 400V ±20% 2000h@ 105°C 1.5A@ 120Hz,2.145A@ 50 kHz 卡入式安装,按扣安装,通孔安装 30mm*35mm*37mm
供应商型号: LGL2G471MELB35
供应商: 国内现货
标准整包数: 1

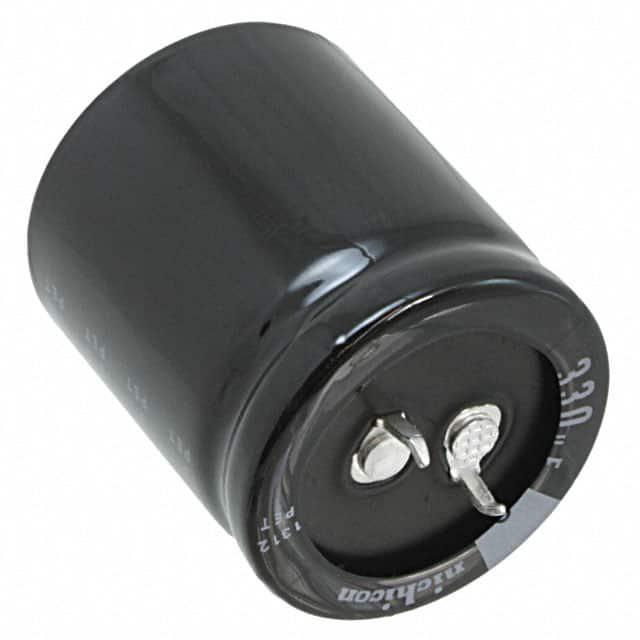

NICHICON 铝电解电容 LGL2G471MELB35

LGL2G471MELB35概述

    # 铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的基本元器件。本手册介绍的产品为插装式终端型105°C超小型化LGL铝电解电容器。该系列电容器相比LGG型号缩小了一个等级的外壳尺寸,非常适用于设备的小型化需求。此外,它们符合RoHS指令(2011/65/EU, (EU)2015/863)的要求,确保产品环保无害。

    技术参数


    基本规格
    - 型号编号系统: 400V 150µF
    - 系列名称: LGL
    - 类型: 插装式终端型
    - 工作温度范围: -25°C 至 +105°C
    - 额定电压: 400V / 450V
    - 额定电容范围: 120 µF 至 1000 µF
    - 电容容差: ±20%
    - 泄漏电流: ≤初始指定值
    - 损耗角正切(tan δ): ≤最大值为0.15 (400V), 0.20 (450V)
    尺寸信息
    | 容量 (µF) | 150 | 220 | 270 | 330 | 390 | 470 | 560 | 680 | 820 | 1000 |

    | 尺寸 (mm) | 22×25 | 22×30 | 25×25 | 22×35 | 25×30 | 22×45 | 25×35 | 30×25 | 22×50 | 25×40 |

    产品特点和优势


    - 小型化设计: LGL系列的外壳尺寸比LGG系列小一个等级,有助于实现设备的小型化。
    - 环保合规: 符合RoHS指令要求,对环境友好。
    - 高可靠性: 在105°C的工作条件下进行2000小时的测试后,峰值电压不超过额定电压,具有出色的稳定性和耐久性。

    应用案例和使用建议


    应用案例
    - 电源管理: 用于开关电源、整流器等设备中的滤波和储能。
    - 工业控制: 用于工业自动化设备中的平滑电路和噪声抑制。
    - 消费电子: 适用于电视机、音响等家用电器中的滤波和稳压。
    使用建议
    - 环境温度: 由于该系列电容器的最大工作温度为105°C,因此在高温环境中使用时需要考虑散热问题。
    - 安装方向: 负极标识应始终朝向正确的方向,以避免反向电压损坏电容器。

    兼容性和支持


    该系列产品可以与其他标准尺寸的插装式终端型铝电解电容器互换使用。厂商提供全面的技术支持,包括产品选型、安装指导及售后维护服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备启动后电容器发热 | 检查散热系统,确保良好的空气流通 |
    | 设备运行一段时间后电容值下降 | 更换新的电容器,确保符合额定参数 |
    | 电容器外壳爆裂 | 确认安装正确,避免过度施加压力 |

    总结和推荐


    综上所述,该款LGL系列铝电解电容器凭借其小型化、环保合规和高可靠性等特点,在多种应用场景中表现出色。其优异的性能使其成为众多电子设备制造商的理想选择。强烈推荐在电源管理、工业控制和消费电子等领域使用该产品。

LGL2G471MELB35参数

参数
电容值 470μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 1.5A@ 120Hz,2.145A@ 50 kHz
长*宽*高 30mm*35mm*37mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

LGL2G471MELB35厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

LGL2G471MELB35数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON LGL2G471MELB35 LGL2G471MELB35数据手册

LGL2G471MELB35封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 84.9205
50+ ¥ 83.0411
100+ ¥ 81.2624
200+ ¥ 57.5728
400+ ¥ 56.133
800+ ¥ 55.2705
库存: 83
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 84.92
