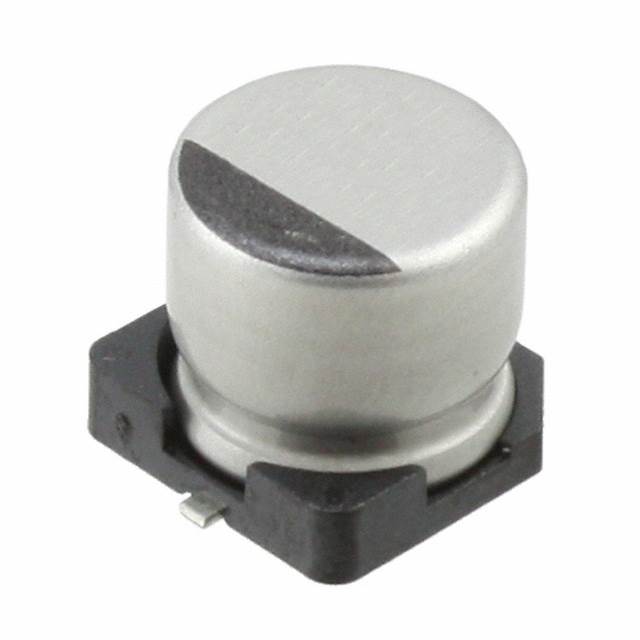

UCL1V101MCL6GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 35V ±20% 2000h@ 105°C 300mA@ 120Hz,600mA@ 100kHz 贴片安装 6.6mm*6.6mm*7.7mm
供应商型号: UCL1V101MCL6GS
供应商: 国内现货
标准整包数: 10
NICHICON 铝电解电容 UCL1V101MCL6GS

UCL1V101MCL6GS概述

    铝电解电容器:产品概述和技术手册解析

    1. 产品简介


    铝电解电容器是广泛应用在各种电路中的电子元器件,主要用于存储电能、滤波、耦合、旁路、储能和电源稳定等功能。其主要应用领域包括消费电子、工业控制、汽车电子、通信设备等。本文档将深入分析一款特定型号的铝电解电容器,该型号为UCL系列,旨在帮助读者了解其特性和应用场景。

    2. 技术参数


    UCL系列铝电解电容器的技术规格如下:
    - 电压范围:6.3V 至 50V
    - 容值范围:10μF 至 2200μF
    - 温度范围:-55°C 至 +105°C
    - 漏电流:最大0.01CV 或 3μA(以较大者为准)
    - 容值公差:±20% @ 120Hz, 20°C
    - 损耗角正切(tan δ):详见表格内对应电压等级
    - 阻抗比(ZT/Z20):详见表格内对应电压等级
    - 封装尺寸:不同型号具有不同的φD×L尺寸,具体尺寸见表格

    3. 产品特点和优势


    UCL系列铝电解电容器的主要优势在于其高可靠性、宽工作温度范围和长寿命。它们适用于严苛的工作环境,如工业控制、汽车电子等场合。具体优势包括:
    - 高可靠性:能够在极端温度下正常工作,适用于广泛的工业应用。
    - 宽工作温度范围:-55°C 至 +105°C,确保了其在各种环境下的稳定性能。
    - 长寿命:经过2000小时高温老化测试后,仍能满足相关规格要求。
    - 优良的耐焊接热性:可在250°C的高温下保持30秒而不影响性能。

    4. 应用案例和使用建议


    UCL系列铝电解电容器广泛应用于各种电路设计中,例如开关电源的输出滤波、直流母线滤波、交流输入滤波等。具体应用案例包括:
    - 电源滤波:用于整流后的直流侧滤波,减少纹波电压,提高电源稳定性。
    - 信号耦合:用于音频和视频信号的传输,保证信号传输的纯净度。
    使用建议:
    - 选用适当型号:根据具体应用场合选择合适的电压和容量。
    - 考虑环境温度:确保所选电容器的工作温度范围满足应用需求。
    - 注意安装方向:电容器通常具有明显的正负极标志,确保正确安装以避免短路等问题。

    5. 兼容性和支持


    UCL系列铝电解电容器在大多数情况下可与其他标准电路组件兼容。制造商提供了详细的指导文档,包括打标规格、焊接规范等,用户可以参考这些文档进行组装和焊接。此外,制造商还提供了一系列技术支持服务,包括技术咨询和故障排除等。

    6. 常见问题与解决方案


    - 问题1:电容器过早失效
    - 解决方案:检查应用电路是否存在过压、过温等情况,确认电容器的实际工作条件在额定范围内。

    - 问题2:漏电流过高
    - 解决方案:检查是否符合额定电压和温度要求,如有需要更换更大容量的电容器。

    7. 总结和推荐


    总体来看,UCL系列铝电解电容器凭借其高可靠性和宽工作温度范围,在工业控制和汽车电子等领域表现出色。如果您的应用环境对电容器的可靠性有较高要求,强烈推荐使用该系列产品。同时,制造商提供的全面支持文档也使得产品易于集成和维护。

UCL1V101MCL6GS参数

参数
电容值 100μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 105°C
纹波电流 300mA@ 120Hz,600mA@ 100kHz
长*宽*高 6.6mm*6.6mm*7.7mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UCL1V101MCL6GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。
