UCY2H330MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 33μF 500V ±20% 12000h@ 105°C 350mA@ 120Hz,700mA@ 100kHz 通孔安装 16mm*31.5mm*33mm
供应商型号: 493-6920-ND
供应商: Digi-Key
标准整包数: 1

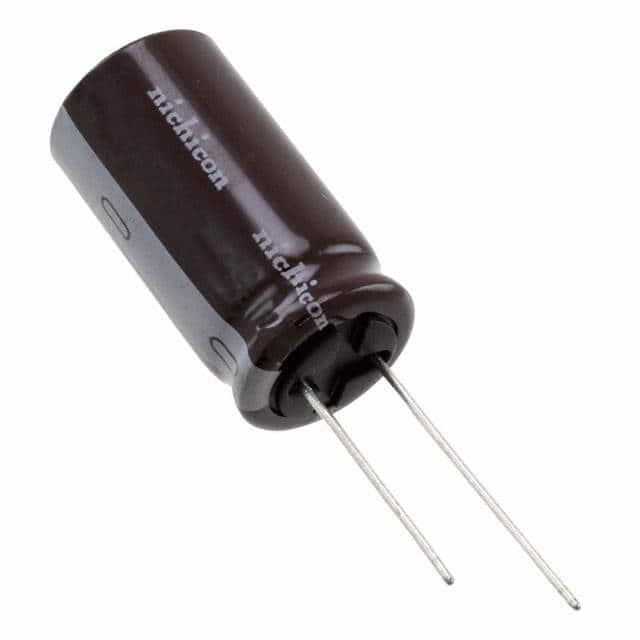

NICHICON 铝电解电容 UCY2H330MHD

UCY2H330MHD概述

    铝电解电容器 —— UCY 系列

    1. 产品简介


    UCY 系列铝电解电容器是专为高电流应用设计的小型化产品。它们具备高纹波电流能力和长寿命特性,承受负载寿命高达 10000 至 12000 小时(+105°C)。这些电容器适用于电源供应和镇流器等领域,符合 RoHS 指令(2011/65/EU 和 (EU) 2015/863),并满足 AEC-Q200 标准要求。UCY 系列电容器采用径向引脚类型,尺寸紧凑,便于安装和集成。

    2. 技术参数


    - 类型编号系统:类型编号系统包括代码表示额定电压、电容值及尺寸代码。
    - 例如,UCY2C330MPD 表示额定电压 160V,电容 33μF 的电容器。

    - 尺寸代码:不同型号电容器的尺寸代码对应不同的电容和尺寸组合。
    - 性能参数:
    - 温度范围:–40°C 至 +105°C
    - 额定电压范围:160V 至 500V
    - 额定电容范围:6.8μF 至 680μF
    - 电容容差:±20%
    - 漏电流:施加额定电压后 1 分钟内,漏电流不大于 0.04CV+100 μA
    - 损耗角正切 (tan δ):最大 0.24 (具体取决于额定电压)

    3. 产品特点和优势


    - 高纹波电流:UCY 系列电容器能够承受更高的纹波电流,确保稳定的电力供应。
    - 长寿命:负载寿命长达 10000 至 12000 小时,可靠性高。
    - 高可靠性:符合严格的 AEC-Q200 标准,确保产品的稳定性和一致性。
    - 小型化设计:尺寸紧凑,适合各种狭小空间的应用需求。

    4. 应用案例和使用建议


    - 电源供应:由于其高纹波电流特性,UCY 系列电容器特别适用于电源供应系统,确保稳定输出。
    - 镇流器应用:UCY 电容器可用于电子镇流器,提高灯具的工作效率和稳定性。
    - 推荐使用建议:在高功率密度应用中,考虑将 UCY 电容器并联使用以增强电流承载能力。此外,在低温环境下使用时,需注意电容器的漏电流会增加,可适当提高电容值以补偿这一影响。

    5. 兼容性和支持


    - 兼容性:UCY 系列电容器与同类设备具有良好的兼容性,可直接替换同规格的产品。
    - 支持与维护:厂商提供详尽的技术文档和售后服务,确保客户能够顺利进行产品选型和安装。具体技术支持信息请参考《铝电解电容器使用指南》。

    6. 常见问题与解决方案


    - Q1:电容器的漏电流过高
    - 解决方案:检查连接是否正确且紧固,确保电容器不处于过热状态。如果漏电流依然过高,可能需要更换电容器。

    - Q2:电容器的电容值下降
    - 解决方案:确认电容器没有受潮或受损。长时间存放可能导致电容值下降,建议定期检测电容值并进行必要的调整或更换。

    7. 总结和推荐


    总体而言,UCY 系列铝电解电容器以其高纹波电流能力、长寿命和高可靠性成为电源管理和工业控制领域的理想选择。该系列电容器不仅能满足严格的应用要求,还提供了一系列的尺寸和规格选项,以适应不同的安装需求。因此,对于追求高效、稳定供电系统的设计者和工程师来说,UCY 系列电容器是不可多得的理想之选。

UCY2H330MHD参数

参数
电容值 33μF
额定电压 500V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 350mA@ 120Hz,700mA@ 100kHz
工作寿命 12000h@ 105°C
长*宽*高 16mm*31.5mm*33mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCY2H330MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2H330MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2H330MHD UCY2H330MHD数据手册

UCY2H330MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.9852 ¥ 33.6749
10+ $ 2.7102 ¥ 22.6813
50+ $ 2.263 ¥ 18.9388
300+ $ 1.9542 ¥ 16.3539
600+ $ 1.8706 ¥ 15.6544
1200+ $ 1.8018 ¥ 15.0786
2700+ $ 1.7365 ¥ 14.5324
5100+ $ 1.6947 ¥ 14.1828
库存: 293
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 33.67
直接购买
加入购物车
