UPJ1K391MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 390μF 80V ±20% 5000h@ 105°C 1.06A@ 10 kHz,822mA@ 120Hz 通孔安装 12.5mm*40mm*41.5mm
供应商型号: 647-UPJ1K391MHD
供应商: Mouser
标准整包数: 1

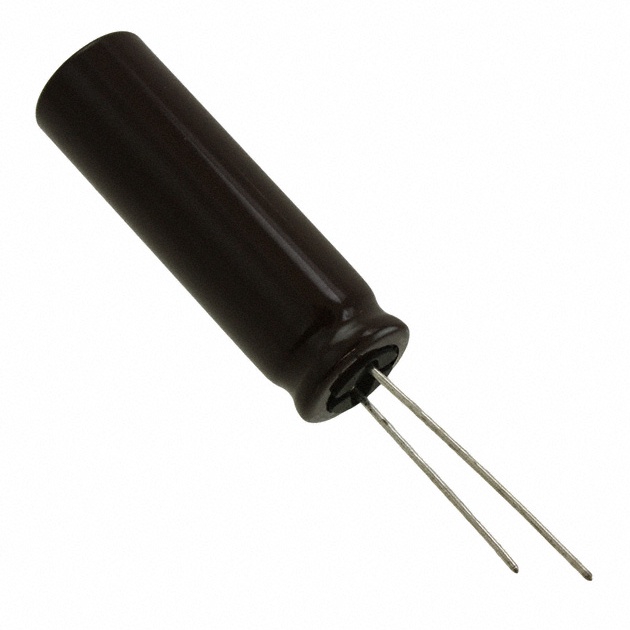

NICHICON 铝电解电容 UPJ1K391MHD

UPJ1K391MHD概述

    铝电解电容器——UPJ系列

    1. 产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors)是一种广泛应用于各种电子设备中的关键元器件。UPJ系列是专为开关电源设计的低阻抗铝电解电容器,旨在提供卓越的可靠性,满足现代电力转换需求。这些电容器以其低阻抗、高可靠性和广泛的工作温度范围而著称,特别适用于各类需要高效能电容器的应用场景。

    2. 技术参数


    UPJ系列电容器的技术参数如下:
    - 工作电压:6.3V至450V
    - 额定电容范围:1µF至15000µF
    - 容差:±20%
    - 泄漏电流:在20°C下应用额定电压后1分钟内,泄漏电流不大于0.03CV或4μA,以较高者为准。
    - 频率系数:在10kHz至200kHz范围内,频率系数为1。
    - 阻抗比(Z−25°C/Z+20°C):例如,在6.3V时为4;在25V时为3;在100V时为2;在450V时为10。
    - 正切损失角(tan δ):在不同电压等级下的最大值,例如6.3V时为0.22,10V时为0.19,35V时为0.12等。
    - 尺寸代码:表示电容器的直径和高度,如φD×L(mm)。
    - 型号编号系统:例如25V 470µF对应于UPJ系列的不同型号,详见技术手册。

    3. 产品特点和优势


    UPJ系列铝电解电容器具有以下显著优势:
    - 低阻抗:降低电源噪声,提高电源效率。
    - 高可靠性:通过5000小时负载寿命测试(105°C),确保长期稳定运行。
    - 宽温范围:能在−55°C到+105°C的温度范围内正常工作。
    - 符合RoHS指令:环保材料,无铅,适用于绿色制造。
    - 压力释放阀:内置安全机制,保护电容器免受过压损坏。

    4. 应用案例和使用建议


    UPJ系列电容器广泛应用于开关电源、工业控制设备、通信设备等领域。以下是一些具体的应用场景和使用建议:
    - 开关电源:适合用于AC/DC转换器、DC/DC转换器等电源模块。
    - 工业控制设备:可应用于变频器、伺服驱动器等场合。
    - 使用建议:根据实际应用需求选择合适的电容量和工作电压。建议在高温环境下增加散热措施,以延长电容器使用寿命。

    5. 兼容性和支持


    UPJ系列电容器设计时考虑了与其他标准元件的兼容性,因此易于集成到现有系统中。制造商提供了详细的技术文档和支持服务,包括安装指南、故障排除手册等。客户可以通过官方技术支持渠道获取帮助。

    6. 常见问题与解决方案


    - 问题1:电容器出现异常发热。
    - 解决方案:检查电路设计,确保工作电压不超过额定值,避免并联电路中各电容器的电容值差异过大。
    - 问题2:电容器漏电电流过大。
    - 解决方案:更换电容器,确保型号符合规范要求,并确认电容器安装正确。
    - 问题3:电容器容量下降。
    - 解决方案:检查工作环境,避免长时间暴露在高温环境中。若需长时间储存,请遵循制造商建议的存储条件。

    7. 总结和推荐


    UPJ系列铝电解电容器凭借其低阻抗、高可靠性、宽温范围和符合RoHS标准等特性,成为市场上极具竞争力的产品。其在开关电源、工业控制设备等领域的广泛应用证明了其出色的性能和稳定性。综合以上分析,强烈推荐使用UPJ系列电容器,特别是对于对电容器性能有较高要求的应用场景。

UPJ1K391MHD参数

参数
电容值 390μF
额定电压 80V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.06A@ 10 kHz,822mA@ 120Hz
工作寿命 5000h@ 105°C
长*宽*高 12.5mm*40mm*41.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UPJ1K391MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPJ1K391MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPJ1K391MHD UPJ1K391MHD数据手册

UPJ1K391MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
