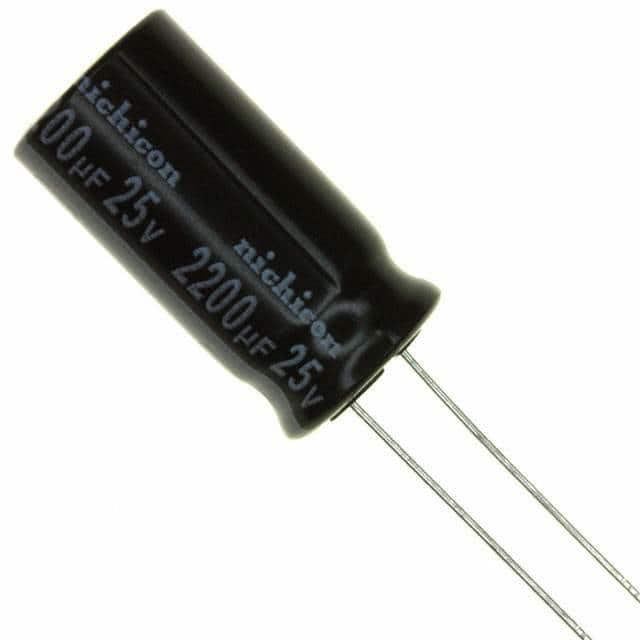

UVZ1E222MHD1TO

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.2mF 25V ±20% 1000h@ 105°C 1.09A@ 120Hz,1.2535A@ 10 kHz 通孔安装 12.5mm*25mm*27mm
供应商型号: 1822675
供应商: 海外现货
标准整包数: 1
NICHICON 铝电解电容 UVZ1E222MHD1TO

UVZ1E222MHD1TO概述

    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J

    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J型号的产品属于铝电解电容器系列,广泛应用于电子设备中的电源滤波、耦合、旁路和信号隔直等领域。这些电容器以其高纹波电流承载能力和高可靠性著称,在严苛的工作环境下也能保持稳定性能。

    技术参数


    以下是ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J的主要技术规格:
    | 规格参数 | 值 |

    | 额定电压范围 | 6.3V 至 450V |
    | 额定电容范围 | 0.47μF 至 33000μF |
    | 电容容差 | ±20% |
    | 温度范围 | -55°C 至 +105°C |
    | 损耗角正切值(tanδ)| 最大0.28 |
    | 泄漏电流 | 见下表 |
    | 纹波电流(mArms) | 见下表 |

    产品特点和优势


    1. 宽温度范围:UVZ系列具有较宽的温度范围(-55°C至+105°C),适合各种严苛的环境条件。
    2. 高可靠性:通过严格的质量控制标准,确保长期稳定性能。
    3. 高纹波电流承载能力:适用于需要处理大电流波动的应用场合。
    4. 环保合规:符合RoHS指令和EU 2015/863标准,无铅设计。

    应用案例和使用建议


    这些电容器常用于电源管理电路中,例如开关电源、逆变器和稳压电源。在使用时,应注意以下几点:
    1. 工作环境:确保在规定的温度范围内使用,避免超出最大工作电压。
    2. 安装方向:为避免液体泄漏,建议垂直安装。
    3. 散热:高电流应用中需考虑良好的散热措施,以防止过热。

    兼容性和支持


    这些电容器具有良好的兼容性,可以与其他主流品牌的电子元件配合使用。制造商提供详细的技术支持,包括安装指南和故障排除建议。

    常见问题与解决方案


    1. 泄漏电流异常
    - 解决方案:检查电容器是否受损,确认安装正确且未超过额定电压。
    2. 电容值变化过大
    - 解决方案:确保工作环境符合要求,检查是否存在外部干扰因素。

    总结和推荐


    ALUMINUM ELECTROLYTIC CAPACITORS CAT.8100J具有优异的电气特性和广泛的适用范围,特别适合于高可靠性要求的应用场合。无论是从技术规格还是市场竞争力来看,这都是一个值得推荐的选择。强烈建议在高可靠性需求的设计项目中优先考虑该系列产品。

UVZ1E222MHD1TO参数

参数
电容值 2.2mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 1.09A@ 120Hz,1.2535A@ 10 kHz
工作寿命 1000h@ 105°C
长*宽*高 12.5mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UVZ1E222MHD1TO厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVZ1E222MHD1TO数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVZ1E222MHD1TO UVZ1E222MHD1TO数据手册

UVZ1E222MHD1TO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.7023
10+ ¥ 3.5623
100+ ¥ 3.1918
500+ ¥ 3.1348
1000+ ¥ 3.1348
2000+ ¥ 3.0778
4000+ ¥ 3.0778
库存: 496
起订量: 15 增量: 0
交货地:
最小起订量为:10
合计: ¥ 35.62
直接购买
加入购物车
