GYA1V680MCQ1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 68μF 35V ±20% 35mΩ 4000h@ 125°C 1.4A@ 100 kHz SMD 贴片安装 6.6mm*6.6mm*8mm
供应商型号: GYA1V680MCQ1GS
供应商: 国内现货
标准整包数: 900

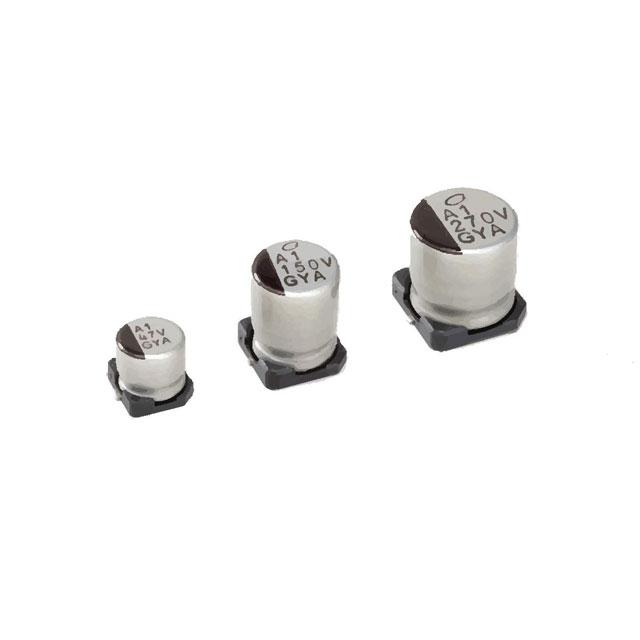

NICHICON 铝电解电容 GYA1V680MCQ1GS

GYA1V680MCQ1GS概述


    产品简介


    导电聚合物混合铝电解电容器(Conductive Polymer Hybrid Aluminum Electrolytic Capacitors)是一种高可靠性、低等效串联电阻(ESR)且具有高纹波电流能力的电子元件。这类电容器广泛应用于消费电子、通信设备、汽车电子及工业控制等领域,尤其适用于需要长时间稳定运行和高效散热的应用场景。

    技术参数


    | 参数 | 规格 |

    | 电压范围 | 16V ~ 63V |
    | 额定容量范围 | 10µF ~ 470µF |
    | 容量容差 | ±20% @ 120Hz, 20°C |
    | 泄漏电流 | ≤ 0.01CV (µA) @ 20°C |
    | 工作温度范围 | -55°C ~ +125°C |
    | 储存寿命 | 1000小时 @ 125°C |
    | 等效串联电阻(ESR)| ≤初始指定值 @ 100kHz, 20°C |
    | 耐久性 | 4000小时 @ 125°C |
    | 封装尺寸 | φ6.3×5.8 mm, φ6.3×7.7 mm, φ8×10 mm, φ10×10 mm |

    产品特点和优势


    1. 高可靠性:能够承受极端的工作环境,确保长期稳定的性能。
    2. 低ESR:有效的降低了损耗和发热,提高了整体效率。
    3. 高纹波电流:能够承受较高的电流波动,适用于电源管理等应用场景。
    4. RoHS合规:符合欧盟环保标准,安全可靠。
    5. AEC-Q200认证:适用于汽车电子行业,具备高标准的质量保证。

    应用案例和使用建议


    应用案例:
    - 电源管理系统:在电源管理电路中,导电聚合物混合铝电解电容器能够有效地吸收纹波电流,提高系统的稳定性和效率。
    - 车载电子系统:汽车电子系统对可靠性要求极高,这种电容器能够在恶劣环境下保持高性能。
    使用建议:
    - 在选择电容器时,根据实际应用需求选择合适的额定电压和容量。
    - 注意焊接温度控制,以避免过高的温度对电容器造成损害。
    - 使用过程中要注意电容器的工作温度范围,避免超出其极限工作温度。

    兼容性和支持


    - 兼容性:该电容器可以与其他标准电子元件一起使用,但需注意额定电压和容量匹配。
    - 支持:厂商提供详细的安装指导和技术支持服务,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 纹波电流过大 | 检查负载是否稳定,更换更大容量的电容器 |
    | ESR过高 | 确认电容器是否过热,适当降低工作温度 |
    | 容量变化大 | 更换新的电容器,检查是否超过工作温度范围 |

    总结和推荐


    导电聚合物混合铝电解电容器凭借其高可靠性、低ESR和高纹波电流能力,在众多应用领域中表现出色。其卓越的耐久性和符合环保标准的优势使其成为市场上的佼佼者。强烈推荐在需要高效能和高稳定性的场合中使用。

GYA1V680MCQ1GS参数

参数
电容值 68μF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 35mΩ
工作寿命 4000h@ 125°C
纹波电流 1.4A@ 100 kHz
长*宽*高 6.6mm*6.6mm*8mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

GYA1V680MCQ1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

GYA1V680MCQ1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON GYA1V680MCQ1GS GYA1V680MCQ1GS数据手册

GYA1V680MCQ1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
