UUR1E101MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 25V ±20% 2000h@ 85°C 145mA@ 120Hz,188.5mA@ 10kHz 贴片安装 8.3mm*8.3mm*6.5mm
供应商型号: UUR1E101MCL1GS
供应商: 国内现货
标准整包数: 5

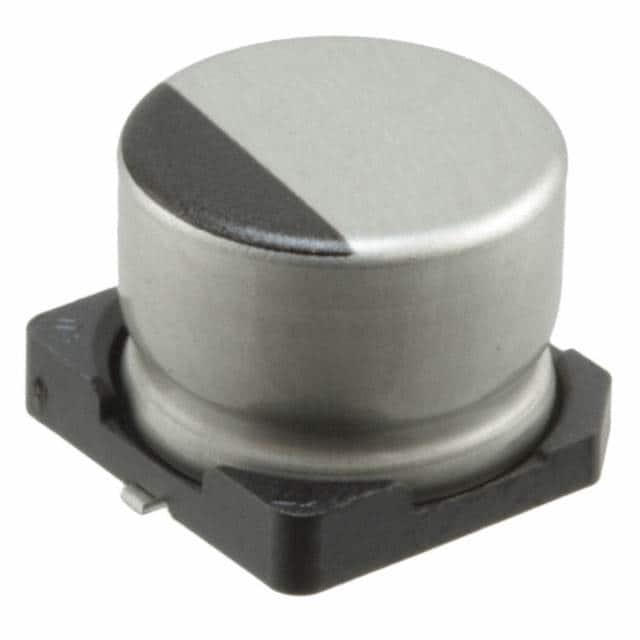

NICHICON 铝电解电容 UUR1E101MCL1GS

UUR1E101MCL1GS概述


    产品简介


    产品名称:UUR Chip Type, High CV
    产品类型:铝电解电容器
    UUR Chip Type, High CV 是一款专为高密度PC板表面贴装设计的芯片型电容器。它具有更高的电容值,适用于自动贴片机并采用载带式喂料。符合RoHS指令(2011/65/EU和(EU)2015/863)标准,并且通过了AEC-Q200认证。这款电容器广泛应用于汽车电子、工业自动化控制、消费电子产品等领域。

    技术参数


    - 温度范围:-40°C 至 +85°C
    - 额定电压范围:4 V 至 100 V
    - 额定电容范围:3.3 µF 至 1500 µF
    - 电容公差:± 20%
    - 漏电流:在20°C时施加额定电压1分钟后,漏电流不超过0.03CV (µA)
    - 损耗角正切(tan δ):最大值为0.16
    - 低温稳定性:符合JIS C 5101-4标准
    - 耐久性:在85°C下储存1000小时后,施加电压进行处理,满足上述规定的耐久性特征
    - 抗焊接热:保持在250°C的热板上30秒,取出后满足特性要求
    - 标记:黑字印刷在顶部外壳

    产品特点和优势


    1. 高电容值:相较于普通电容器,UUR Chip Type, High CV 可提供更高的电容值。
    2. 自动化装配友好:适合自动贴片机,并通过载带式喂料方式安装。
    3. 环保合规:符合RoHS标准,无有害物质,适合绿色生产。
    4. 长期稳定:具备良好的低温稳定性和耐久性,保证长期可靠的性能。
    5. 高温耐受:能够承受250°C的焊接热冲击,确保焊接过程中的稳定性。

    应用案例和使用建议


    应用案例:
    - 在汽车电子系统中用于稳压电路
    - 在工业自动化控制系统中作为滤波电容器
    - 在消费电子设备如手机和平板电脑中作为电源滤波电容器
    使用建议:
    - 在高湿度环境中使用时,需要额外的防护措施以防止腐蚀。
    - 确保电容器与电路板之间的良好连接,避免接触不良导致的电容性能下降。
    - 定期检查和更换老化电容器,以确保系统的正常运行。

    兼容性和支持


    兼容性:
    - 与多种自动贴片机及载带式喂料系统兼容
    - 具备广泛的适用电压范围,可以覆盖多种应用场景
    支持和维护:
    - 厂商提供详细的技术文档和应用指南
    - 配备专业的技术支持团队,可解答客户在使用过程中遇到的问题
    - 支持全球范围内的快速响应服务

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电容器出现爆裂现象 | 检查安装是否正确,确认电压和温度在允许范围内 |
    | 漏电流过大 | 更换新电容器,检查电路是否存在短路情况 |
    | 容量不一致 | 选择合适规格的电容器,并确保安装时极性正确 |

    总结和推荐


    综上所述,UUR Chip Type, High CV是一款具备高可靠性、高性能的铝电解电容器,适合于各种高密度电子产品的制造和应用。无论是从技术规格还是应用特性来看,这款产品都表现出色。因此,强烈推荐使用UUR Chip Type, High CV 以提高整体电路性能和可靠性。

UUR1E101MCL1GS参数

参数
电容值 100μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 145mA@ 120Hz,188.5mA@ 10kHz
长*宽*高 8.3mm*8.3mm*6.5mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UUR1E101MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UUR1E101MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UUR1E101MCL1GS UUR1E101MCL1GS数据手册

UUR1E101MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
