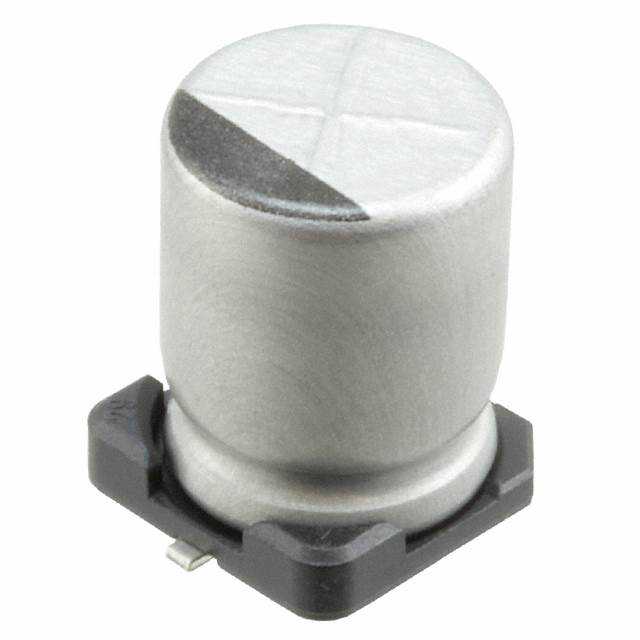

UCD0J681MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 680μF 6.3V ±20% 5000h@ 105°C 300mA@ 120Hz,600mA@ 100kHz SMD 贴片安装 8.3mm*8.3mm*10.5mm
供应商型号: 493-17589-2-ND
供应商: Digi-Key
标准整包数: 500
NICHICON 铝电解电容 UCD0J681MNL1GS

UCD0J681MNL1GS概述

    ALUMINUM ELECTROLYTIC CAPACITORS A247 CD 技术手册

    产品简介


    ALUMINUM ELECTROLYTIC CAPACITORS A247 CD 是一款表面贴装型低阻抗电容器,适用于高密度PCB板的设计与组装。其广泛应用于需要高效能、高稳定性的电路设计中,如电源管理、信号处理和计算机系统等领域。其耐高温特性使其在各种恶劣环境下也能稳定工作。

    技术参数


    以下是该电容器的主要技术参数:
    - 温度范围:-55°C 至 +105°C
    - 额定电压范围:6.3V 至 100V
    - 额定电容范围:1μF 至 3300μF
    - 电容公差:±20%
    - 漏电流:在额定电压下施加2分钟后的漏电流不超过0.01CV或3μA(取较大值)
    - 稳定性:低温度下的稳定性符合标准
    - 使用寿命:在105°C条件下储存1000小时后,仍能满足规定的要求
    - 焊接耐热性:在250°C条件下保持30秒后,取出并恢复到20°C时,仍能满足规定要求
    - 损耗角正切(tan δ):≤0.07
    - 阻抗比(ZT/Z20):在不同额定电压下具体数值参见规格表

    产品特点和优势


    - 低阻抗:在高频和低温环境下具有优异的性能表现,特别适合在高频电路和高速开关电源中使用。
    - 高温适应性:能够承受高达+105°C的工作温度,适用于高温环境下的应用。
    - 自动化装配:兼容自动装配机,方便大规模生产和自动化制造过程。
    - RoHS合规性:符合欧盟RoHS指令,确保产品环保无害。

    应用案例和使用建议


    - 电源管理:在电源管理模块中用于滤波和稳压,可以显著提高电源的稳定性和可靠性。
    - 信号处理:在信号处理电路中作为耦合电容或去耦电容,有效减少信号失真。
    - 计算机系统:用于主板和显卡等高性能计算设备中,提高系统的稳定性和响应速度。
    - 推荐使用:在安装时,请注意电容器的极性,避免反接导致损坏。建议使用制造商推荐的焊盘尺寸和焊接工艺以保证最佳效果。

    兼容性和支持


    - 兼容性:该电容器适用于大多数高密度PCB板和自动化装配生产线。
    - 支持和服务:厂家提供详细的安装指南和技术支持,帮助客户顺利完成产品安装和调试。

    常见问题与解决方案


    - 问题:电容器在长时间使用后出现容量下降。
    - 解决方案:检查电路是否存在过压或过热现象,必要时更换更高级别的电容器。
    - 问题:电容器在焊接过程中出现损坏。
    - 解决方案:请按照推荐的焊盘尺寸和焊接工艺进行操作,避免过高温度导致损坏。

    总结和推荐


    总体来看,ALUMINUM ELECTROLYTIC CAPACITORS A247 CD 是一款具有高性能和可靠性的电容器,特别适用于各种需要高稳定性和高温适应性的应用场合。其低阻抗和高温适应性使其成为市场上同类产品的佼佼者。我们强烈推荐使用这款产品来提升您的电子设备的性能和稳定性。

UCD0J681MNL1GS参数

参数
电容值 680μF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 5000h@ 105°C
纹波电流 300mA@ 120Hz,600mA@ 100kHz
长*宽*高 8.3mm*8.3mm*10.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售

UCD0J681MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCD0J681MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCD0J681MNL1GS UCD0J681MNL1GS数据手册

UCD0J681MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.2989 ¥ 2.501
1000+ $ 0.2771 ¥ 2.3189
1500+ $ 0.2657 ¥ 2.2237
2500+ $ 0.2527 ¥ 2.1144
3500+ $ 0.2448 ¥ 2.0484
5000+ $ 0.237 ¥ 1.9831
12500+ $ 0.2193 ¥ 1.835
25000+ $ 0.2079 ¥ 1.7396
50000+ $ 0.1979 ¥ 1.6562
库存: 1500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 1250.5
