UWT1H010MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1μF 50V ±20% 1000h@ 105°C 6.3mA@ 120Hz,9.45mA@ 10kHz 贴片安装 4.3mm*4.3mm*5.4mm
供应商型号: UWT1H010MCL1GB
供应商: 国内现货
标准整包数: 10

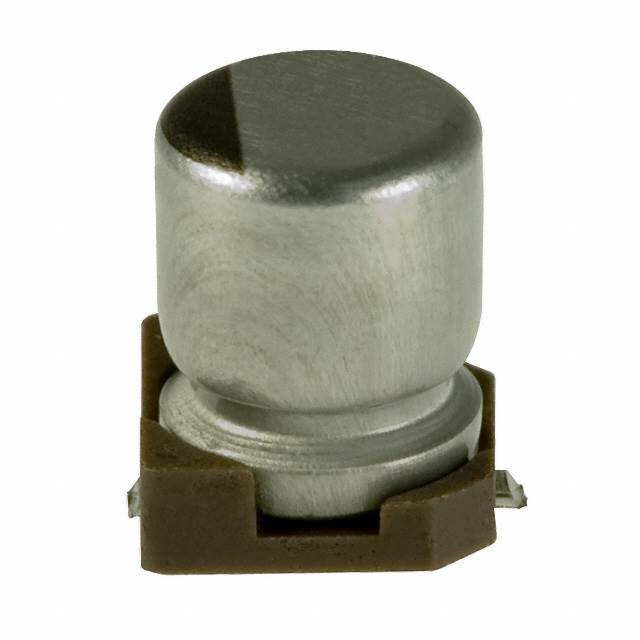

NICHICON 铝电解电容 UWT1H010MCL1GB

UWT1H010MCL1GB概述


    产品简介


    CAT.8100D 铝电解电容器是专为宽温度范围设计的高性能芯片型电容器,适用于表面安装和高密度电路板上的自动装配机。该系列产品具有卓越的耐热性能,能够在极端环境下稳定工作,并符合RoHS标准。广泛应用于工业控制、通信设备、汽车电子、消费电子产品等领域。

    技术参数


    - 额定电压范围: 4V 至 50V
    - 额定电容范围: 0.1µF 至 1500µF
    - 电容容差: ±20%
    - 漏电流: 在120Hz、20°C 下应用额定电压2分钟后不超过0.01CV 或 3 µA(取大者)
    - 损耗角正切(tan δ): 见表1
    - 低温稳定性: 额定电压下存储1000小时后,恢复至20°C仍能保持规定值
    - 耐焊热性: 保持在250°C的热板上30秒,取出并恢复到20°C后仍能满足性能要求
    - 标记方式: 黑色印刷于顶部

    产品特点和优势


    CAT.8100D 铝电解电容器的主要特点是其广泛的适用温度范围(-55°C 到 +105°C),这使其在恶劣环境下的可靠性得到显著提高。此外,其耐热性与低损耗角正切(tan δ)保证了优异的电气性能和长寿命。该电容器的设计考虑到了工业需求,特别是对于高密度电路板的自动化生产。其符合RoHS标准也体现了对环保的关注。

    应用案例和使用建议


    - 工业控制: 在变频器、电源供应等设备中,该电容器可以提供稳定的电容值和良好的耐热性能。
    - 通信设备: 在需要高度可靠性的通信设备中,如基站、路由器,该电容器可以确保系统的稳定运行。
    - 汽车电子: 在发动机管理系统、车身控制系统等关键部位,CAT.8100D 可以提供所需的高耐温性。
    - 消费电子产品: 在笔记本电脑、智能手机等便携式设备中,该电容器可以应对高温环境。
    使用建议:
    - 在高频率环境下使用时,需注意选择合适型号的电容器,因为频率系数会直接影响电容值。
    - 在安装过程中,建议使用推荐的焊盘尺寸和焊接条件以确保最佳性能。

    兼容性和支持


    CAT.8100D 系列电容器适用于多种封装形式,如SMD,可以方便地与现有的自动化生产线集成。制造商提供了详细的技术支持,包括推荐的安装尺寸、焊接参数以及最小订购量信息,以确保用户能够轻松地进行应用和维护。

    常见问题与解决方案


    1. 问题: 电容值变化过大
    - 解决办法: 检查工作环境温度是否超出规定的范围,如超出请调整至适宜温度范围内。
    2. 问题: 漏电流过高
    - 解决办法: 检查是否有过高的电压施加在电容器上,如有,请降低电压至规定范围内。
    3. 问题: 标记不清晰
    - 解决办法: 重新检查电容器的包装情况,如有破损请更换新的电容器。

    总结和推荐


    综上所述,CAT.8100D 铝电解电容器以其出色的性能、广泛的应用领域以及完善的支持服务,在众多电容器中脱颖而出。无论是工业控制还是消费电子,它都是一个值得信赖的选择。我们强烈推荐这款电容器给需要高可靠性和宽温度范围工作的电子设备制造商和设计师。

UWT1H010MCL1GB参数

参数
电容值 1μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 6.3mA@ 120Hz,9.45mA@ 10kHz
长*宽*高 4.3mm*4.3mm*5.4mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UWT1H010MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWT1H010MCL1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWT1H010MCL1GB UWT1H010MCL1GB数据手册

UWT1H010MCL1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.0907
500+ ¥ 1.0672
1000+ ¥ 1.0449
2000+ ¥ 0.5683
4000+ ¥ 0.5504
8000+ ¥ 0.5448
库存: 5010
起订量: 460 增量: 0
交货地:
最小起订量为:10
合计: ¥ 10.9
