UVR2A331MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 330μF 100V ±20% 2000h@ 85°C 1.14A@ 10 kHz,760mA@ 120Hz 通孔安装 12.5mm*25mm*25mm
供应商型号: UVR2A331MHD
供应商: nichicon
标准整包数: 800

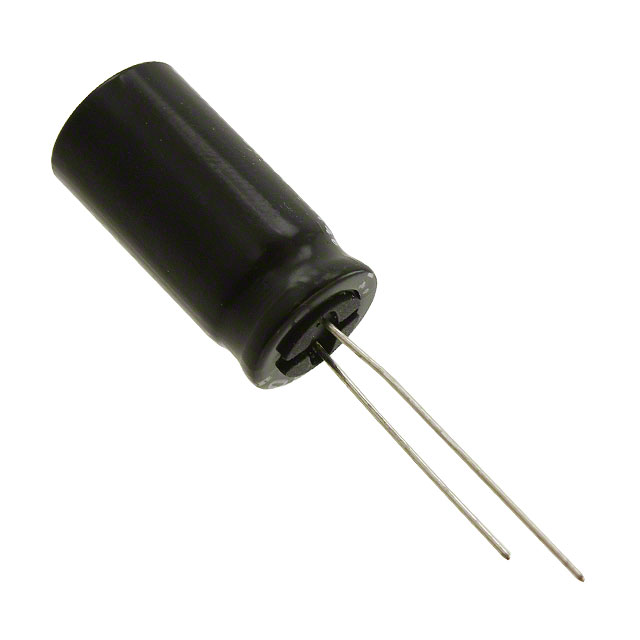

NICHICON 铝电解电容 UVR2A331MHD

UVR2A331MHD概述

    铝电解电容器 UVR 系列技术手册

    1. 产品简介


    铝电解电容器 UVR 系列是一款专为娱乐电子产品设计的标准型铝电解电容器,具有微型尺寸和径向引线的特点。产品符合 RoHS 指令(2011/65/EU),并提供多种额定电压和容量选择,广泛应用于消费类电子、音频设备、LED驱动等领域。

    2. 技术参数


    | 参数 | 规格范围 |

    | 工作温度范围 | –40℃ 至 +85℃ |
    | 额定电压范围 | 6.3V 至 450V |
    | 额定电容范围 | 0.47μF 至 33000μF |
    | 容量精度 | ±20% |
    | 泄漏电流 | CV ≤ 1000:0.1CV+40μA 或更小 |
    CV > 1000:0.04CV+100μA 或更小 |
    | 损耗角正切(tan δ) | ≤0.28(额定电压范围内) |
    | 低温稳定性 | 在-25℃至+85℃条件下符合标准 |
    | 寿命 | 在 85℃无负载存储 1000 小时后满足规范 |

    3. 产品特点和优势


    UVR 系列铝电解电容器以其高可靠性、宽温域适应性和优异的稳定性著称。产品采用铅-free 的 PET 套管及无铅引线设计,不仅环保而且性能卓越。此外,其超低的损耗角正切值和高耐压能力使其成为高频率应用的理想选择。

    4. 应用案例和使用建议


    UVR 系列电容器适用于音响系统、电源模块、LED照明以及汽车电子等领域。对于需要高频响应的应用场合,可优先选用较高额定电压的产品;而在需要大容量的情况下,则可以选择更大尺寸的产品。在使用过程中,确保安装环境温度不超过规定范围,并根据实际需求调整电容器的工作电压。

    5. 兼容性和支持


    该系列产品与同类标准件具有良好的互换性,可轻松集成到现有电路板设计中。厂商提供全面的技术支持和服务保障,包括样品申请、技术支持热线及在线FAQ查询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 检查安装条件是否符合要求,必要时更换电容器 |
    | 温度过高导致性能下降 | 调整散热措施或选择更高温级版本的型号 |
    | 容量不准确 | 核对规格书,确认是否误选了不同批次的产品 |

    7. 总结和推荐


    综上所述,UVR 系列铝电解电容器凭借其卓越的性能表现和广泛的适用性,在消费电子行业有着显著的优势。建议对耐用性和可靠性有较高要求的项目优先考虑此系列产品。无论是从技术指标还是实际应用效果来看,UVR 都是值得信赖的选择。

UVR2A331MHD参数

参数
电容值 330μF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 1.14A@ 10 kHz,760mA@ 120Hz
长*宽*高 12.5mm*25mm*25mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UVR2A331MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR2A331MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR2A331MHD UVR2A331MHD数据手册

UVR2A331MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
