LGM2W561MELC35

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 560μF 450V ±20% 50mΩ 2000h@ 105°C 1.2A@ 120Hz 卡入式安装,按扣安装,通孔安装 35mm*35mm*37.5mm
供应商型号: LGM2W561MELC35
供应商: 国内现货
标准整包数: 5

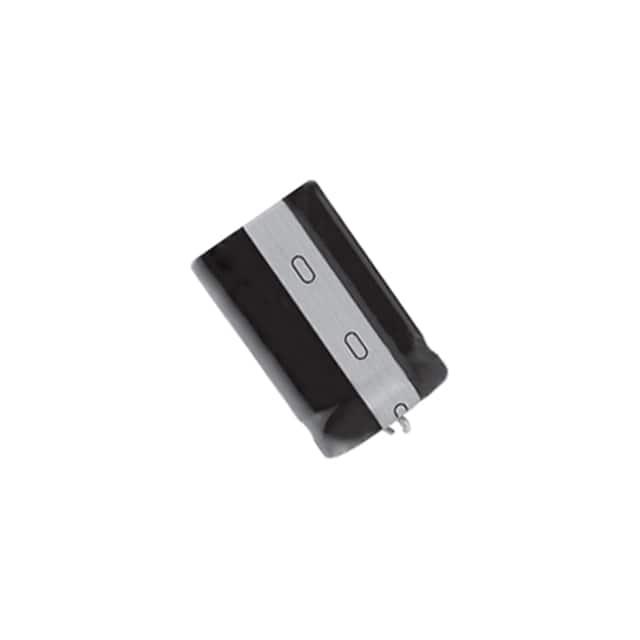

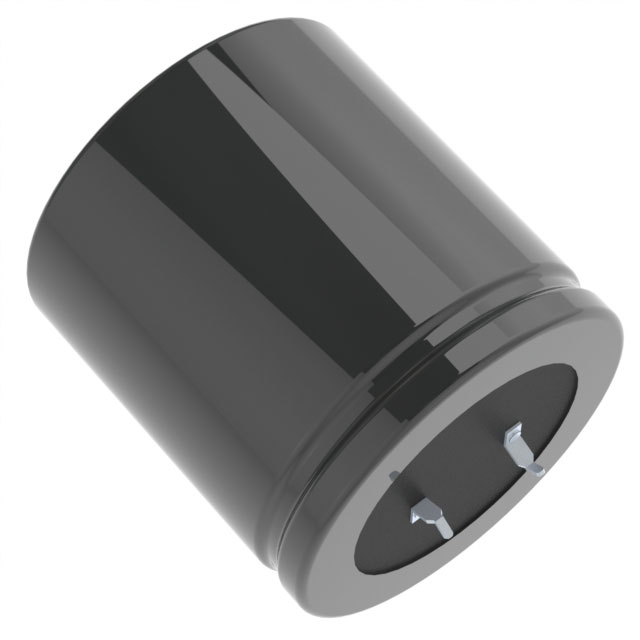

NICHICON 铝电解电容 LGM2W561MELC35

LGM2W561MELC35概述

    电子元器件产品技术手册:LGM Snap-in Terminal Type

    1. 产品简介


    LGM Snap-in Terminal Type 是一款小型化电容器,具有105°C的工作温度范围。其主要功能是为设备提供高效的电力储存和滤波能力,适用于需要紧凑尺寸和高性能电容的应用场景。这类电容器广泛应用于工业控制、电源转换、通信设备等领域。

    2. 技术参数


    | 参数 | 值 |

    | 额定电压 | 450V |
    | 额定电容 | 180μF 至 820μF |
    | 容差 | ±20% |
    | 尺寸代码 | φD: 22mm, 25mm, 30mm, 35mm; L: 25mm, 30mm, 35mm, 40mm, 45mm |
    | 额定纹波电流(105°C, 120Hz) | 见下表 |
    | 工作温度范围 | -25°C 至 +105°C |
    | 符合标准 | RoHS 2011/65/EU |
    | 额定电压(V) | 额定电容(μF) | 尺寸(φD × L, mm) | 额定纹波电流(mArms) | 泄漏电流(mA) |

    | 450 | 180 | 22×30 | 470 | 0.90 |
    | 450 | 220 | 22×35 | 550 | 0.99 |
    | 450 | 270 | 25×35 | 650 | 1.10 |
    | 450 | 330 | 25×40 | 750 | 1.22 |
    | 450 | 390 | 25×45 | 900 | 1.32 |
    | 450 | 470 | 30×40 | 1000 | 1.45 |
    | 450 | 560 | 30×45 | 1200 | 1.59 |
    | 450 | 680 | 35×40 | 1400 | 1.75 |
    | 450 | 820 | 35×45 | 1600 | 1.92 |

    3. 产品特点和优势


    - 超小尺寸:相较于LGL型号,LGM系列体积更小,更适合设备的小型化设计。
    - 高耐热性:可在105°C高温环境下稳定运行。
    - 符合RoHS标准:环保设计,无有害物质。
    - 高可靠性:额定电压和电容范围广,适用于多种应用需求。

    4. 应用案例和使用建议


    LGM Snap-in Terminal Type 主要应用于工业自动化设备、电源转换系统和通信设备中。为了确保最佳性能,在使用过程中应注意以下几点:
    - 在高温环境下使用时,应考虑散热措施以延长使用寿命。
    - 连接终端时,请确保极性正确,避免反接造成损坏。
    - 长期存储前,请按照手册要求进行预处理。

    5. 兼容性和支持


    该产品具有良好的兼容性,可与市面上多数PCB设计兼容。制造商提供全面的技术支持和售后保障,包括但不限于安装指导、故障诊断和定期维护服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 额定纹波电流超出范围 | 检查连接线路,确保极性正确;适当降低负载,减轻电流冲击。 |
    | 泄漏电流偏大 | 清洁端子和PCB板,检查是否有灰尘或其他杂质;确保工作温度不超出上限。 |
    | 电容值变化超出允许范围 | 确认工作环境满足规定要求,重新进行电压恢复处理。 |

    7. 总结和推荐


    LGM Snap-in Terminal Type 是一款高性能、小型化的铝电解电容器,适合各种工业应用场合。其出色的温度适应性和环境友好性使其在市场上具备很强的竞争优势。如果您需要高效能且紧凑尺寸的电容解决方案,强烈推荐选择LGM系列产品。

LGM2W561MELC35参数

参数
电容值 560μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 50mΩ
纹波电流 1.2A@ 120Hz
工作寿命 2000h@ 105°C
长*宽*高 35mm*35mm*37.5mm
安装方式 卡入式安装,按扣安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

LGM2W561MELC35厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

LGM2W561MELC35数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON LGM2W561MELC35 LGM2W561MELC35数据手册

LGM2W561MELC35封装设计

查看详情并下载
Symbol
Footprint
3D Model
