ULD2W100MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 450V ±20% 20000h@ 105°C 174.8mA@ 100kHz,92mA@ 120Hz 通孔安装 10mm*20mm*22mm
供应商型号: 647-ULD2W100MPD1TD
供应商: Mouser
标准整包数: 1

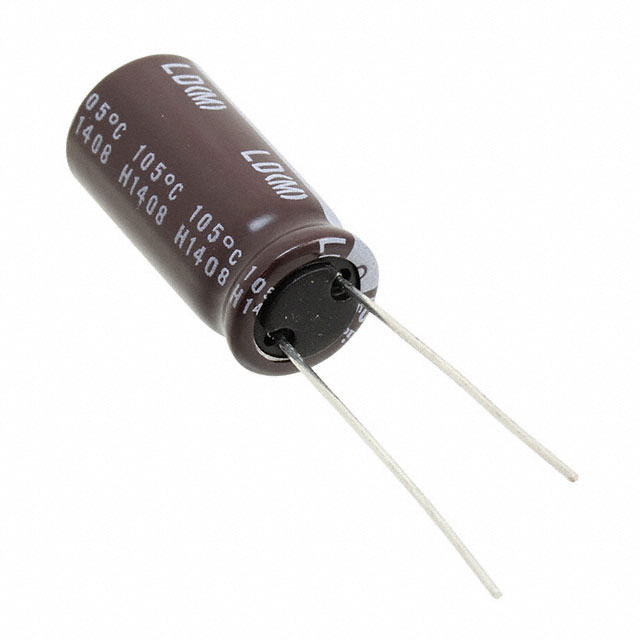

NICHICON 铝电解电容 ULD2W100MPD1TD

ULD2W100MPD1TD概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器 CAT.8100H 是一款专门为LED照明电源设计的小型化、长寿命产品。其主要特点在于能够在高温环境下稳定运行,并且通过RoHS指令认证。这类电容器广泛应用于各类电力供应系统中,特别是在需要高可靠性及长寿命的场合下。

    技术参数


    - 额定电压范围:10V 至 450V
    - 额定电容范围:1μF 至 330μF
    - 电容公差:±20%
    - 泄漏电流:在20℃下施加额定电压2分钟后,泄漏电流不大于0.01CV或3μA(取较大者)
    - 损耗角正切 (tan δ):最大值0.45(120Hz,20℃)
    - 稳定性:低温条件下稳定性良好
    - 使用寿命:10000至20000小时(105℃)

    产品特点和优势


    - 小型化:该电容器尺寸紧凑,特别适合空间有限的应用场合。
    - 长寿命:能在高温环境中承受长时间工作,满足大多数电力系统的长寿命需求。
    - 高可靠性:符合RoHS指令,确保环保和安全标准。

    应用案例和使用建议


    该铝电解电容器广泛应用于LED照明电源等电力供应系统。例如,在一个典型的LED驱动电路中,它可作为滤波电容器使用,以减小电压波动,提高整体电路稳定性。为了延长使用寿命,建议尽量避免在过高的温度环境下连续使用。

    兼容性和支持


    本产品可以与多种电子设备和电路板兼容。制造商提供了详细的技术支持文档,确保用户在安装和使用过程中能够获得充分的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过高 | 检查电路连接是否正确,电容器是否被正向偏置 |
    | 长期使用后容量下降 | 确保电容器工作环境温度不超过额定范围 |

    总结和推荐


    总的来说,这款铝电解电容器CAT.8100H凭借其小型化、长寿命和高可靠性等优点,在各类电力供应系统中具有很强的市场竞争力。对于需要高稳定性和长寿命的场合,推荐选用该型号电容器。不过,在使用过程中需要注意其工作温度,避免超过额定范围,从而保障其最佳性能和使用寿命。

ULD2W100MPD1TD参数

参数
电容值 10μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 174.8mA@ 100kHz,92mA@ 120Hz
工作寿命 20000h@ 105°C
长*宽*高 10mm*20mm*22mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

ULD2W100MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

ULD2W100MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON ULD2W100MPD1TD ULD2W100MPD1TD数据手册

ULD2W100MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2765 ¥ 10.7864
10+ $ 0.7372 ¥ 6.2289
100+ $ 0.6479 ¥ 5.4748
500+ $ 0.4849 ¥ 4.0976
1000+ $ 0.4838 ¥ 4.0884
2500+ $ 0.4784 ¥ 4.0428
10000+ $ 0.4137 ¥ 3.4958
库存: 787
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.78
