ULH2D100MNL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 10μF 200V ±20% 4000h@ 125°C 45mA@ 120Hz SMD 贴片安装 8.3mm*8.3mm*11mm
供应商型号: 1671324
供应商: 欧时
标准整包数: 500

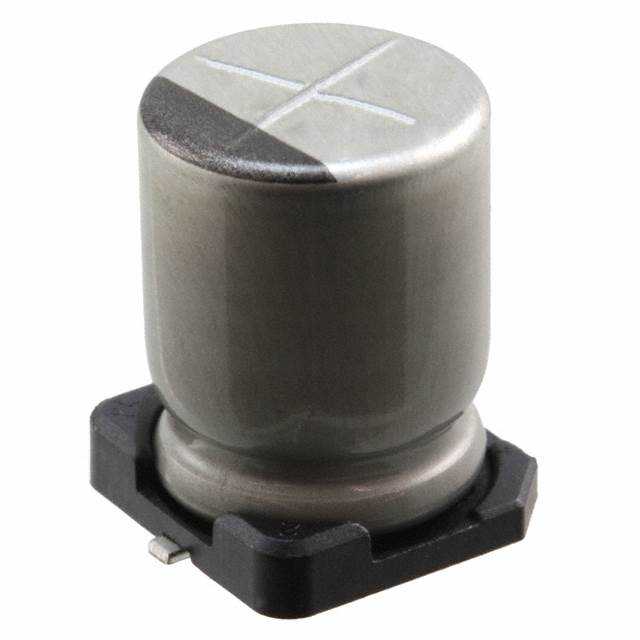

NICHICON 铝电解电容 ULH2D100MNL1GS

ULH2D100MNL1GS概述

    # 高压铝电解电容器技术手册

    1. 产品简介


    基本介绍
    ULH系列芯片型高压铝电解电容器,专为高可靠性设计,适用于工业级及高端电子设备。产品采用芯片型结构,能够满足自动贴片机生产需求,具有出色的负载寿命和温度稳定性,符合RoHS指令和AEC-Q200标准,确保环保与合规性。
    主要功能与应用领域
    - 主要功能:高耐压(最高400V)、大容量(5.6µF)和长负载寿命(4000小时@+125°C),适合高频电路和恶劣环境下的使用。
    - 应用领域:广泛应用于工业控制、通信设备、电源模块、汽车电子等领域。

    2. 技术参数


    | 参数名称 | 规格 |

    | 工作电压范围 | 160V至450V |
    | 容量范围 | 2.2µF至27µF |
    | 容量公差 | ±20% |
    | 测量频率 | 120Hz @ 20°C |
    | 温度范围 | -40°C至+125°C |
    | 负载寿命 | 4000小时 @ +125°C |
    | 等效串联电阻(ESR) | 见表格说明 |
    | 损耗角正切值(tanδ) | 最大值:160V=0.20,450V=0.30 |
    3. 产品特点与优势
    独特功能与优势
    - 高可靠性:通过严格的1000小时无负载测试和250°C热板实验,验证了卓越的耐久性。
    - 高效率:优异的等效串联电阻和低损耗角正切值,适合高频电路和功率应用。
    - 环保认证:符合RoHS标准,无有害物质。
    - 自动化兼容性:支持载带包装,便于自动贴装机器使用。
    4. 应用案例与使用建议
    应用场景
    - 工业变频器:利用其高耐压和高容量特性。
    - 汽车电子:适用于发动机控制单元(ECU)和电池管理系统(BMS)。
    - 开关电源:提供稳定输出滤波。
    使用建议
    - 在高温环境中使用时,建议减少额定电压以延长使用寿命。
    - 定期检查负载寿命,避免过早失效。
    5. 兼容性与支持
    兼容性
    - 与主流自动贴片机和载带包装系统完全兼容。
    - 支持多种额定电压和容量组合。
    支持信息
    - 技术支持团队提供全面的技术文档和培训服务。
    - 如需更多细节,请联系厂商获取完整资料。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 检查电路是否超过额定电压或温度过高。 |
    | ESR值异常 | 更换规格更高的电容器。 |
    | 容量变化超出公差 | 确保存储条件符合要求,避免高温高湿环境。|
    7. 总结与推荐
    综合评估
    ULH系列高压铝电解电容器凭借其高可靠性、长寿命和宽温域适应性,在工业和汽车领域具有显著优势。产品技术参数先进,尤其在高电压和大容量的应用场景中表现优异。
    推荐意见
    强烈推荐用于对可靠性和性能要求极高的应用场景,例如工业自动化、新能源汽车和电源管理设备。其优秀的性价比使其成为相关领域的理想选择。

ULH2D100MNL1GS参数

参数
电容值 10μF
额定电压 200V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 4000h@ 125°C
纹波电流 45mA@ 120Hz
长*宽*高 8.3mm*8.3mm*11mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ULH2D100MNL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

ULH2D100MNL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON ULH2D100MNL1GS ULH2D100MNL1GS数据手册

ULH2D100MNL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.3799 ¥ 3.2102
1000+ $ 0.3704 ¥ 3.1298
2000+ $ 0.3646 ¥ 3.0809
库存: 500
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 1605.1
