UFG0J102MPM1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1mF 6.3V ±20% 1000h@ 85°C 485mA@ 120Hz,557.75mA@ 10kHz 通孔安装 10mm(长度)*22mm(高度)
供应商型号: N-UFG0J102MPM1TD
供应商: 云汉优选
标准整包数: 1

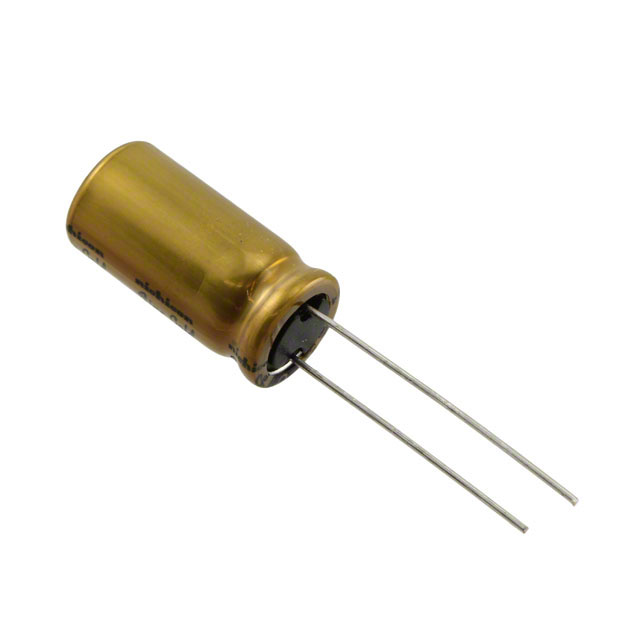

NICHICON 铝电解电容 UFG0J102MPM1TD

UFG0J102MPM1TD概述

    电子元器件产品技术手册:铝电解电容器

    1. 产品简介


    本产品为高规格标准型铝电解电容器(UFG High Grade Standard Type),专为音频设备设计。产品采用先进的蚀刻技术制造,旨在提供卓越的音质表现。其主要特性包括丰富的低频响应和清晰的高频细节,非常适合DVD播放器和其他AV设备的应用场景。
    该系列电容器具有宽广的工作温度范围(-40°C至+85°C),并提供多种额定电压(6.3V至100V)和电容值(1μF至10,000μF)。符合RoHS指令(2011/65/EU),确保环保合规性。

    2. 技术参数


    | 参数 | 规格说明 |

    | 工作温度范围 | -40°C 至 +85°C |
    | 额定电压范围 | 6.3V 至 100V |
    | 额定电容范围 | 1μF 至 10,000μF |
    | 容量精度 | ±20% @ 120Hz, 20°C |
    | 泄漏电流 | 不超过 0.01CV 或 3μA,取较大值 |
    | 损耗角正切 (tan δ) | 额定电压下最大值见表格 |
    | 低温稳定性 | -40°C 下损耗角正切不超过低温规定值 |
    | 使用寿命 | 经过1000小时85°C老化测试,满足耐久性要求 |
    | 空载存储时间 | 在85°C下无负载存储1000小时后,符合耐久性测试要求 |
    注:每增加1000μF的电容值,漏电容增益加0.02。

    3. 产品特点和优势


    - 卓越音质:采用“Fine Gold” MUSE声学系列技术,适合高端音频设备。
    - 宽温适应性:能够承受极端环境下的运行需求。
    - 高可靠性:通过严格的耐久性测试,确保长期稳定工作。
    - 环保合规:符合RoHS指令,减少对环境的影响。
    - 多样化选择:提供多种容量和电压组合,满足不同应用场景的需求。

    4. 应用案例和使用建议


    该电容器广泛应用于音频设备、DVD播放器及家庭影院系统中。为了最大化性能,建议如下:
    - 确保安装时注意正负极正确连接,避免反接损坏。
    - 在高频应用中,适当降低容值以减少寄生效应。
    - 在大功率设备中,应合理散热,避免因高温导致性能下降。

    5. 兼容性和支持


    该产品可与其他主流音频设备兼容,易于集成到现有系统中。制造商提供详尽的技术支持文档,并可针对特殊需求定制化生产。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流偏大 | 检查是否超过额定工作温度或容量过大 |
    | 音质不佳 | 检查音频链路中是否存在接触不良或其他干扰 |
    | 温度升高超出额定范围 | 改善散热措施,增加通风装置 |

    7. 总结和推荐


    综上所述,该铝电解电容器凭借其出色的音质表现、稳定的性能以及广泛的适用范围,在音频设备领域具有显著的竞争优势。对于需要高性能音频解决方案的用户,我们强烈推荐使用此产品。
    推荐指数:★★★★★

UFG0J102MPM1TD参数

参数
电容值 1mF
额定电压 6.3V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 85°C
纹波电流 485mA@ 120Hz,557.75mA@ 10kHz
长*宽*高 10mm(长度)*22mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

UFG0J102MPM1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UFG0J102MPM1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UFG0J102MPM1TD UFG0J102MPM1TD数据手册

UFG0J102MPM1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
