UPS1E222MHD1TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 2.2mF 25V ±20% 3000h@ 105°C 1.653A@ 120Hz,1.9A@ 100kHz 通孔安装 27mm(高度)
供应商型号: D-UPS1E222MHD1TN
供应商: Future
标准整包数: 250

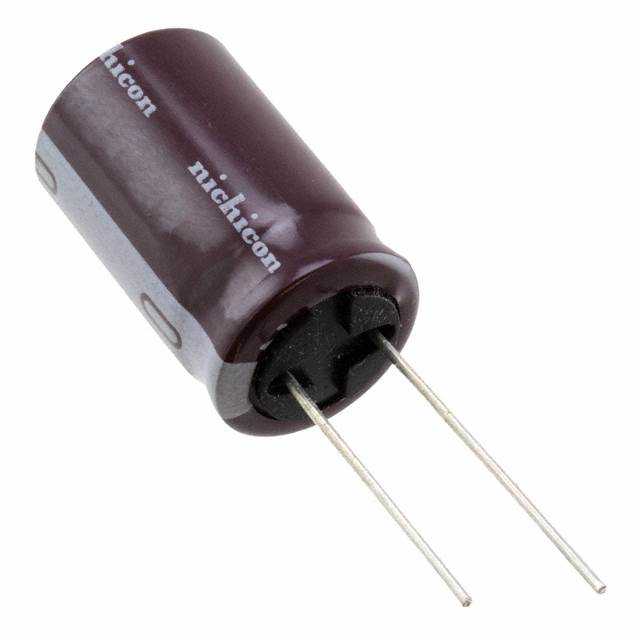

NICHICON 铝电解电容 UPS1E222MHD1TN

UPS1E222MHD1TN概述

    电子元器件产品技术手册解析

    1. 产品简介


    类型与功能:
    本产品为UPS系列的铝电解电容器,适用于开关电源系统,具有微型化和低阻抗的特点。其主要功能是存储和释放电能,支持宽温度范围内的稳定运行。
    应用领域:
    这类电容器广泛应用于各种类型的开关电源系统,特别适合在极端环境条件下工作的设备。

    2. 技术参数


    | 参数 | 描述 |

    | 温度范围 | –55至+105°C(6.3至100V),–40至+105°C(160至400V),–25至+105°C(450V)|
    | 额定电压范围 | 6.3至450V |
    | 额定容量范围 | 0.47至15000μF |
    | 容量容差 | ±20%(120Hz,20°C) |
    | 泄漏电流 | 0.03CV或4μA(以较大者为准) |
    | 损耗角正切(tanδ) | 见表格详细数据 |
    | 低温稳定性 | –55°C时容值变化在初始值的200%以内 |
    | 寿命 | 在105°C无负载条件下储存1000小时后,通过JISC5101-4标准测试 |
    | 贮存寿命 | 未详述 |
    | 标记 | 白色字母印在深棕色套筒上 |

    3. 产品特点和优势


    独特功能:
    - 微型化设计,适合紧凑空间的应用需求。
    - 低阻抗,减少能量损耗。
    - 广泛的工作温度范围,适应多种环境条件。
    - 符合RoHS指令和相关环保要求。
    市场竞争力:
    - 高耐热性和宽温度范围确保了高可靠性。
    - 低损耗特性提高了整体系统的效率。
    - 微型化设计使其适用于小型化设备。

    4. 应用案例和使用建议


    实际使用场景:
    这些电容器适用于要求高可靠性的工业设备、通信设备及医疗设备等场景。例如,在太阳能逆变器中,这些电容器可以有效地滤波和平滑输出电压。
    使用建议:
    - 确保电路板布局合理,避免电容器过热。
    - 根据应用需求选择合适的额定电压和容量。
    - 使用适当的散热措施,特别是高温环境下。

    5. 兼容性和支持


    兼容性:
    这类电容器与标准电气设备接口兼容,能够与不同制造商的设备协同工作。
    支持和维护:
    厂商提供详尽的技术文档和支持服务,对于常见问题也有详细的解答指南。此外,厂家也提供定制化的技术支持,满足特定需求。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流异常增大 | 检查电路连接是否正确,确认是否存在短路现象。 |
    | 容值下降超过允许范围 | 重新评估工作环境温度,必要时调整散热措施。 |
    | 工作温度过高导致故障 | 检查电路布局合理性,增加散热装置或优化冷却机制。 |

    7. 总结和推荐


    综合评估:
    这款UPS系列的铝电解电容器以其出色的性能参数、广泛的适用范围和可靠的环境适应能力,成为市场上极具竞争力的产品。它不仅符合严格的RoHS标准,还具备优异的长期稳定性和高可靠性。
    推荐:
    鉴于其卓越的表现和多样化的优势,我们强烈推荐在需要高性能电容器的应用中采用此款UPS系列产品。无论是对稳定性和可靠性的高要求,还是小型化设计的需求,它都能完美契合。

UPS1E222MHD1TN参数

参数
电容值 2.2mF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 1.653A@ 120Hz,1.9A@ 100kHz
长*宽*高 27mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 弹夹装

UPS1E222MHD1TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPS1E222MHD1TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPS1E222MHD1TN UPS1E222MHD1TN数据手册
