UVZ2G220MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 400V ±20% 1000h@ 105°C 165mA@ 120Hz,264mA@ 10kHz 通孔安装 16mm*25mm*27mm
供应商型号: 493-1449-ND
供应商: Digi-Key
标准整包数: 1

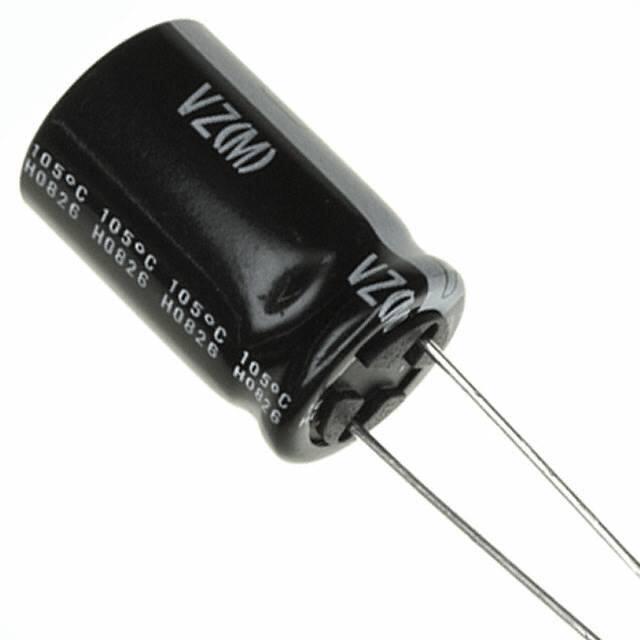

NICHICON 铝电解电容 UVZ2G220MHD

UVZ2G220MHD概述

    铝电解电容器 UVZ 宽温范围技术手册

    产品简介


    铝电解电容器是一种常见的电子元器件,广泛应用于各种电路中。本文所介绍的 UVZ 型铝电解电容器具备宽温度范围的特点,特别适用于恶劣环境下的工业应用。它不仅符合RoHS标准(2011/65/EU及(EU)2015/863),还提供了多种型号以满足不同需求。

    技术参数


    UVZ 型铝电解电容器的主要技术参数如下:
    - 额定电压:6.3V 到 450V
    - 额定电容范围:0.47μF 到 33000μF
    - 温度范围:
    - -55°C 至 +105°C(6.3V 到 100V)
    - -40°C 至 +105°C(160V 到 400V)
    - -25°C 至 +105°C(450V)
    - 容差:±20%
    - 纹波电流能力:高
    - 可靠性:高
    - 阻抗:详见下表
    | 额定电压 (V) | 最大阻抗比 |

    | 6.3 | 5 |
    | 10 | 4 |
    | 16 | 3 |
    | 25 | 2 |
    | 35 | 2 |
    | 50 | 2 |
    | 63 | 2 |
    | 100 | 2 |
    | 160 到 200 | 3 |
    | 250 到 350 | 4 |
    | 400 | 6 |
    | 450 | 15 |

    产品特点和优势


    - 宽温度范围:能够在极端温度条件下稳定工作。
    - 高可靠性:通过严格的品质控制流程,确保长期稳定可靠。
    - 高纹波电流能力:能够处理较大的纹波电流,适用于功率要求高的应用场景。
    - 符合RoHS标准:环保无铅,符合全球法规要求。

    应用案例和使用建议


    UVZ 型铝电解电容器常用于电源管理、电机驱动、逆变器和各类稳压电路中。例如,在工业自动化控制系统中,UVZ 可用于保持电源稳定;在变频器中,可用于滤波和储能。建议根据具体应用场合选择合适的电容器型号,特别是注意额定电压和电容值的选择。

    兼容性和支持


    UVZ 型铝电解电容器具有良好的兼容性,可与其他标准电子元器件配合使用。制造商提供详细的技术支持和维护服务,确保用户在使用过程中获得必要的帮助。

    常见问题与解决方案


    1. 问题:电容器出现泄漏电流异常增大。
    解决方案:检查安装过程是否正确,确保所有连接牢固。如果问题仍然存在,可能需要更换电容器。
    2. 问题:电容器容量衰减严重。
    解决方案:确认是否超过了电容器的使用寿命。若未超出,则可能需要进一步检测电路是否存在故障。

    总结和推荐


    UVZ 型铝电解电容器以其宽温度范围、高可靠性、高纹波电流能力和环保特性,成为工业应用中不可或缺的重要元件。对于需要在恶劣环境下工作的应用场合,UVZ 型电容器是理想的选择。强烈推荐使用这款产品以确保系统稳定运行。

UVZ2G220MHD参数

参数
电容值 22μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 165mA@ 120Hz,264mA@ 10kHz
长*宽*高 16mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 散装

UVZ2G220MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVZ2G220MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVZ2G220MHD UVZ2G220MHD数据手册

UVZ2G220MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.702 ¥ 14.3819
10+ $ 1.0702 ¥ 8.9559
400+ $ 0.6792 ¥ 5.6841
800+ $ 0.6338 ¥ 5.3039
1200+ $ 0.61 ¥ 5.1049
2800+ $ 0.5661 ¥ 4.7378
5200+ $ 0.5384 ¥ 4.506
库存: 153
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.38
