UPS1H681MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 680μF 50V ±20% 3000h@ 105°C 1.2A@ 100kHz,852mA@ 120Hz 通孔安装 25mm*25mm*27mm
供应商型号: 647-UPS1H681MHD
供应商: Mouser
标准整包数: 1

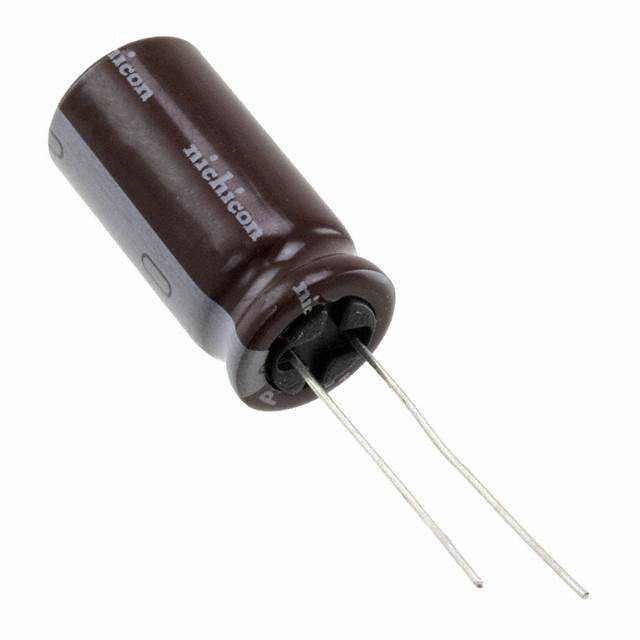

NICHICON 铝电解电容 UPS1H681MHD

UPS1H681MHD概述

    电子元器件产品技术手册:UPS系列铝电解电容器

    1. 产品简介


    UPS系列铝电解电容器是一种适用于开关电源的迷你型、低阻抗电容器。这些电容器具有宽温度范围和小尺寸的特点,适用于各种不同的应用场景。此外,它们符合RoHS指令(2011/65/EU,(EU)2015/863),确保了环保合规性。

    2. 技术参数


    | 参数 | 规格 |

    | 额定电压范围 | 6.3 V 至 450 V |
    | 额定电容范围 | 0.47 µF 至 15000 µF |
    | 电容容差 | ±20% |
    | 漏电流 | 经过额定电压处理后,最大为0.03CV 或 4 µA(取大者) |
    | 损耗角正切值(tan δ) | 随电压变化而变化,具体数值见数据表 |
    | 低温稳定性 | –55°C 至 +105°C(6.3 V 至 100 V),–40°C 至 +105°C(160 V 至 400 V),–25°C 至 +105°C(450 V) |
    | 使用寿命 | 在105°C环境下储存1000小时,再经电压处理后满足耐久特性要求 |
    | 存储期限 | 标记在深棕色套筒上 |

    3. 产品特点和优势


    - 高可靠性:经过严格测试,能在高温环境下稳定工作,使用寿命长。
    - 小型化设计:尽管体积小巧,但具有大容量和低阻抗,特别适合空间受限的应用。
    - 宽温度范围:–55°C 至 +105°C 的宽工作温度范围,适合极端环境下的使用。
    - 环保材料:采用无铅焊接线和PET套筒,符合RoHS标准。

    4. 应用案例和使用建议


    这些电容器广泛应用于开关电源、直流滤波器和脉冲电路中。例如,在笔记本电脑的电源适配器中,UPS系列电容器可以提供稳定的电能输出,确保设备正常运行。为了优化性能,建议在设计电路时充分考虑电容器的额定电压和电容值,以避免过载或欠压的情况。

    5. 兼容性和支持


    UPS系列电容器与其他电子元器件和设备具有良好的兼容性。供应商提供了详尽的技术文档和客户支持,包括安装指南和故障排除手册。如果有任何技术疑问或需要进一步的支持,可以通过制造商的服务热线获得帮助。

    6. 常见问题与解决方案


    - 问题1:电容器出现漏电流超标现象。
    - 解决方案:检查电路是否有过压或过热现象,确保电压不超过额定值。

    - 问题2:电容器寿命短于预期。
    - 解决方案:检查存储和使用条件是否符合制造商的推荐条件,避免长时间暴露在极端温度下。

    7. 总结和推荐


    UPS系列铝电解电容器凭借其高效能、高可靠性以及宽温度范围等特点,是许多电子应用的理想选择。其紧凑的设计和卓越的性能使其在竞争激烈的市场中脱颖而出。强烈推荐给对品质和性能有高要求的应用场合。
    综上所述,UPS系列电容器是一款值得信赖的产品,能够为您的项目带来稳定的电能管理和高性能的表现。

UPS1H681MHD参数

参数
电容值 680μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 3000h@ 105°C
纹波电流 1.2A@ 100kHz,852mA@ 120Hz
长*宽*高 25mm*25mm*27mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售

UPS1H681MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPS1H681MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPS1H681MHD UPS1H681MHD数据手册

UPS1H681MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2765 ¥ 10.7864
10+ $ 0.8372 ¥ 7.0743
50+ $ 0.6259 ¥ 5.2889
100+ $ 0.5687 ¥ 4.8055
500+ $ 0.4374 ¥ 3.696
800+ $ 0.4072 ¥ 3.4405
2400+ $ 0.3823 ¥ 3.2306
5600+ $ 0.3539 ¥ 2.99
库存: 602
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.78
直接购买
加入购物车
