UCY2C471MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 160V ±20% 12000h@ 105°C 1.73A@ 120Hz,3.46A@ 100kHz 通孔安装 16mm*40mm*41.5mm
供应商型号: TS-UCY2C471MHD6
供应商: 海外现货
标准整包数: 50

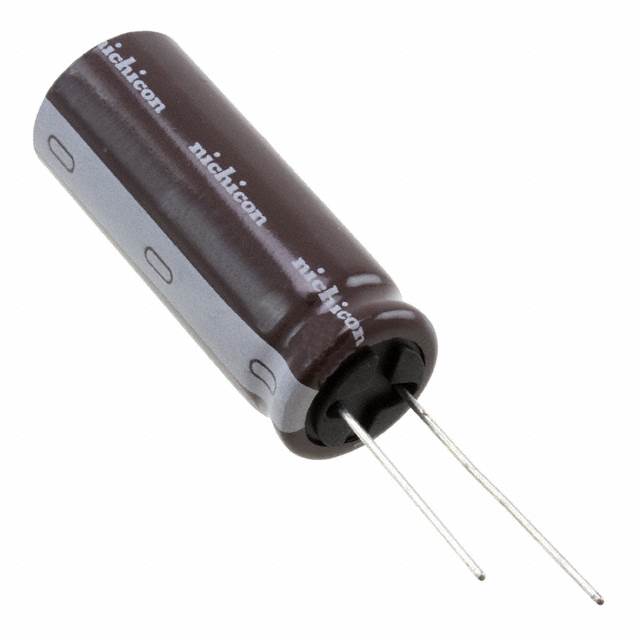

NICHICON 铝电解电容 UCY2C471MHD6

UCY2C471MHD6概述

    UCY 系列铝电解电容器技术手册

    产品简介


    UCY系列铝电解电容器是一种适用于功率电源和镇流器应用的高可靠性电容器。它们具有高纹波电流能力和长寿命的特点,耐受负载寿命长达10000到12000小时(+105°C)。此系列产品符合RoHS指令(2011/65/EU,(EU) 2015/863)并满足AEC-Q200标准。

    技术参数


    - 温度范围:–40°C至+105°C(160V至400V),–25°C至+105°C(420V至500V)
    - 额定电压范围:160V至500V
    - 额定电容范围:6.8μF至680μF
    - 电容容差:±20%(120Hz,20°C)
    - 漏电流:施加额定电压1分钟后,漏电流不大于0.04CV+100 μA
    - 损耗角正切值(tan δ):≤0.24
    - 稳定性:低温度稳定性(-25°C/-40°C至+20°C)
    - 寿命:1000小时无负载存储后,在20°C下施加电压治疗满足规定耐久性特征
    - 标记:白色字母印刷在深棕色套筒上

    产品特点和优势


    - 高纹波电流能力:能够承受大电流,适合高频应用
    - 高可靠性:耐久性试验符合AEC-Q200标准,保证长期稳定运行
    - 长寿命:负载寿命可达10000到12000小时,确保较长的使用寿命
    - 宽工作温度范围:适用于各种恶劣环境,如低温环境下的稳定性好

    应用案例和使用建议


    UCY系列电容器广泛应用于功率电源和镇流器等场合。例如,在开关电源的设计中,可以通过合理布局来减少热应力的影响,提高整体系统的稳定性。
    使用建议:
    1. 在高温环境下使用时,考虑增加散热措施以延长电容器的使用寿命。
    2. 在选择具体型号时,根据所需的工作条件精确匹配电容器的电容值和电压等级。
    3. 定期检查电容器的状态,确保其性能符合预期。

    兼容性和支持


    UCY系列电容器与其他电子元件和设备具有良好的兼容性,适用于多种电路设计。厂商提供全面的技术支持和维护服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    - 问题1:电容器工作时发热异常。
    解决方案:检查是否有足够的散热措施,必要时增加散热片或风扇。
    - 问题2:电容器漏电流偏高。
    解决方案:检查电容器是否安装正确,确保接触良好;更换损坏或老化电容器。
    - 问题3:电容器容量降低。
    解决方案:检查电容器是否长时间工作在高温环境,必要时更换新电容器。

    总结和推荐


    UCY系列铝电解电容器以其高可靠性和长寿命的特点,在多种应用场景中表现出色。其广泛的温度适应性使其成为恶劣环境中的理想选择。如果您需要一个能够在复杂环境中保持稳定的电容器,UCY系列是一个值得推荐的产品。

UCY2C471MHD6参数

参数
电容值 470μF
额定电压 160V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 12000h@ 105°C
纹波电流 1.73A@ 120Hz,3.46A@ 100kHz
长*宽*高 16mm*40mm*41.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCY2C471MHD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2C471MHD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2C471MHD6 UCY2C471MHD6数据手册

UCY2C471MHD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
