首页  >  产品百科  >  UWD1E471MCL1GS

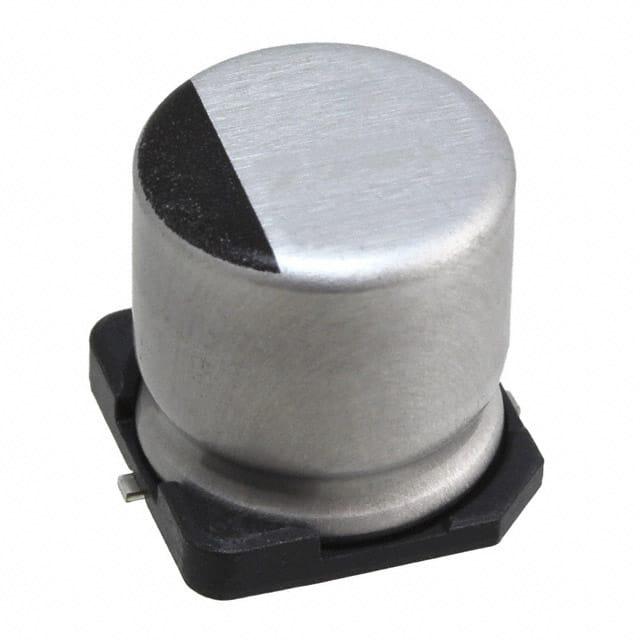

UWD1E471MCL1GS

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 470μF 25V ±20% 5000h@ 105°C 335mA@ 120Hz,670mA@ 100kHz 贴片安装 10.3mm*10.3mm*10mm
供应商型号: 31M-UWD1E471MCL1GS
供应商: 云汉优选
标准整包数: 1
NICHICON 铝电解电容 UWD1E471MCL1GS

UWD1E471MCL1GS概述


    产品简介


    本手册介绍的是ALUMINUM ELECTROLYTIC CAPACITORS(铝电解电容器)系列产品,型号为CAT.8100H。该系列电容器属于芯片类型,具有低阻抗特性,适用于高密度电路板表面贴装。其主要功能是储存和释放电荷,常用于各类电子设备中,如电源管理、音频放大器、工业控制系统等。

    技术参数


    | 参数 | 规格 |

    | 类型 | 铝电解电容器 |
    | 额定电压范围 | 6.3V 至 50V |
    | 额定电容范围 | 1μF 至 1500μF |
    | 容量公差 | ±20% @ 120Hz, 20°C |
    | 泄漏电流 | ≤ 0.01 CV 或 3 μA(取较大者) |
    | 损耗角正切值(tan δ)| ≤ 0.26 @ 20°C |
    | 工作温度范围 | -55°C 至 +105°C |
    | 高温焊接温度 | 260°C峰值温度,持续5秒 |

    产品特点和优势


    该铝电解电容器系列具备多项显著特点和优势:
    - 耐高温:能够承受高达260°C的回流焊温度,适应现代自动化生产流程。
    - 低阻抗:特别设计的低阻抗结构,适合高频应用。
    - 可靠性高:在额定条件下,经过长时间电压处理后仍能保持稳定的性能。
    - 环保合规:符合RoHS指令和AEC-Q200标准,确保在使用过程中的安全性和环保性。

    应用案例和使用建议


    - 电源管理:在开关电源和稳压电路中使用,可提供稳定的电能存储和释放。
    - 音频设备:作为耦合电容使用,减少信号失真,提升音质。
    - 工业控制:用于需要稳定电容值的工业控制系统中,提高系统的可靠性和稳定性。
    使用建议:
    - 确保电容器安装在平坦且无尘的PCB上,以避免电容器变形或接触不良。
    - 在焊接过程中,遵循推荐的焊接条件,确保电容器在高温下的稳定性。

    兼容性和支持


    该系列电容器兼容多种自动装配机及载体带喂料系统,适用于大规模生产环境。厂商提供了详尽的技术支持和维护信息,包括最小订购数量、焊接建议等,详见相关页面。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器泄漏电流过高 | 检查焊接质量,确保焊接温度符合规范 |
    | 容量变化超出规定范围 | 确认安装环境温度,检查是否有机械损伤 |
    | 焊接后外观异常 | 重新检查焊接工艺,避免过度焊接或冷却不足|

    总结和推荐


    总体而言,ALUMINUM ELECTROLYTIC CAPACITORS (CAT.8100H) 系列电容器以其卓越的性能、广泛的适用性和可靠的稳定性,在各种应用场景中表现优秀。对于寻求高效能、高可靠性的电容器解决方案的工程师和制造商来说,此系列电容器是一个值得信赖的选择。强烈推荐在相关应用中采用此系列电容器。

UWD1E471MCL1GS参数

参数
电容值 470μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 335mA@ 120Hz,670mA@ 100kHz
工作寿命 5000h@ 105°C
长*宽*高 10.3mm*10.3mm*10mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UWD1E471MCL1GS厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWD1E471MCL1GS数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWD1E471MCL1GS UWD1E471MCL1GS数据手册

UWD1E471MCL1GS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.7245
10+ ¥ 2.1173
30+ ¥ 1.7004
100+ ¥ 1.4423
500+ ¥ 1.3037
1000+ ¥ 1.22
库存: 310
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 2.72
直接购买
加入购物车
