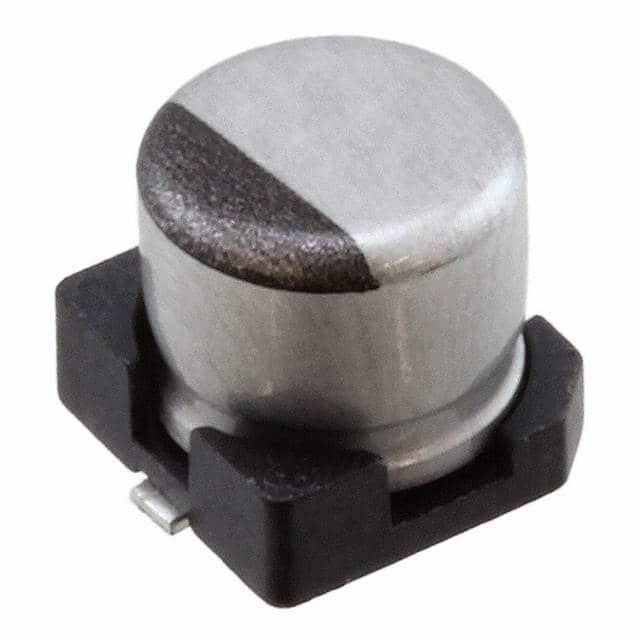

UZG1E4R7MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 4.7μF 25V ±20% 1000h@ 105°C 11mA@ 120Hz,16.5mA@ 10kHz 5101-4 贴片安装 4.3mm*4.3mm*3.95mm
供应商型号: 7395689
供应商: 海外现货
标准整包数: 10
NICHICON 铝电解电容 UZG1E4R7MCL1GB

UZG1E4R7MCL1GB概述

    铝电解电容器技术手册

    产品简介


    铝电解电容器是一种广泛应用于各种电子设备中的被动元件,其主要功能是存储电荷和稳定电压。本手册介绍的是型号为UZG的铝电解电容器,适用于表面贴装,并且具有宽温度范围的操作特性,非常适合在高密度PC板上使用。

    技术参数


    - 型号:UZG
    - 额定电容范围:1 µF 至 100 µF
    - 额定电压范围:6.3 V 至 50 V
    - 额定电压代码:0J, 1A, 1C, 1E, 1V, 1H
    - 电容公差:±20%
    - 漏电流:120 Hz 20°C 下 ≤ 0.01 CV 或 3 µA(较大值)
    - 损耗角正切(tan δ):最大值分别为0.38, 0.32, 0.20, 0.16, 0.14(不同电压等级)
    - 工作温度范围:–40°C 至 +105°C
    - 符合标准:RoHS, AEC-Q200

    产品特点和优势


    - 宽温操作:能够在极端温度环境下稳定工作,范围从–40°C 到 +105°C。
    - 高可靠性:经过严格的耐热测试和寿命测试,确保长时间稳定运行。
    - 自动贴片兼容性:适合自动贴片机生产,提高了生产效率。
    - 环保材料:符合RoHS标准,对环境友好。

    应用案例和使用建议


    - 自动贴片机:由于设计为适合自动贴片,这些电容器可以提高电路板组装生产线的效率。
    - 电源管理:可用于各种电源管理应用,如开关电源、DC-DC转换器等。
    - 工业设备:在工业设备和控制系统中,能够提供可靠的电容支持,尤其在高温环境中。
    使用建议:
    - 在高温环境下,建议定期检查电容状态,以防止因老化导致的性能下降。
    - 使用时注意连接正确极性,以避免损坏。

    兼容性和支持


    - 兼容性:与其他同类电子元件和设备兼容,可以方便地替换。
    - 支持:厂商提供全面的技术支持和维护服务,包括产品咨询、故障诊断和维修服务。

    常见问题与解决方案


    1. 电容失效:可能是由于过载或高温引起的,需要检查外部电路和环境温度。
    - 解决方法:检查电路负载,适当降低工作电压;确保良好的散热环境。

    2. 漏电流异常:可能与电容老化有关。
    - 解决方法:更换新的电容器。

    总结和推荐


    UZG系列铝电解电容器凭借其宽温度范围操作、高可靠性和自动贴片兼容性,成为众多应用的理想选择。特别是在电源管理和工业控制设备中表现卓越。我们强烈推荐使用这些高性能电容器,以提升设备的整体稳定性和可靠性。
    总之,这些电容器不仅满足当前的应用需求,而且具有较高的性价比和长久的使用寿命,非常适合作为首选的铝电解电容器产品。

UZG1E4R7MCL1GB参数

参数
电容值 4.7μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 11mA@ 120Hz,16.5mA@ 10kHz
长*宽*高 4.3mm*4.3mm*3.95mm
通用封装 5101-4
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UZG1E4R7MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UZG1E4R7MCL1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UZG1E4R7MCL1GB UZG1E4R7MCL1GB数据手册

UZG1E4R7MCL1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 2.9669
500+ ¥ 2.8414
1000+ ¥ 2.7808
库存: 9513
起订量: 70 增量: 0
交货地:
最小起订量为:10
合计: ¥ 29.66
