UBY1V472MHL

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 4.7mF 35V ±20% 20mΩ@ 100kHz 3000h@ 135°C 3.086A@ 120Hz,3.63A@ 100 kHz 通孔安装 16mm(长度)*37mm(高度)
供应商型号: 493-14636-ND
供应商: Digi-Key
标准整包数: 1

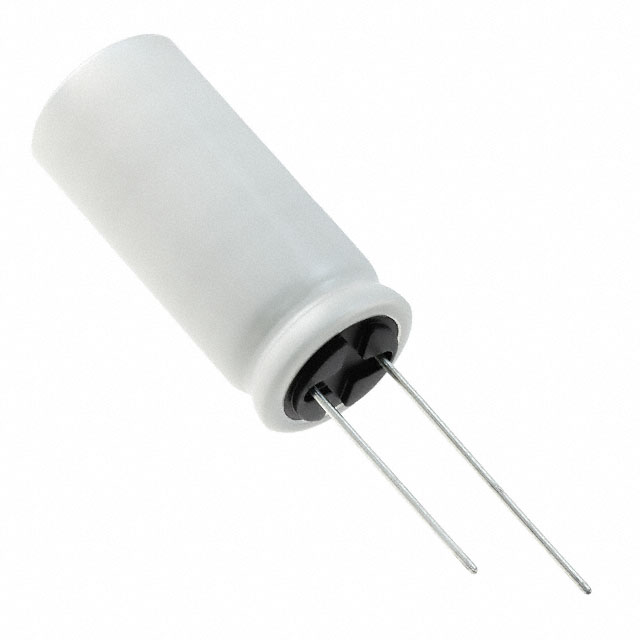

NICHICON 铝电解电容 UBY1V472MHL

UBY1V472MHL概述

    UBY系列铝电解电容器技术手册

    1. 产品简介


    UBY系列铝电解电容器是Nichicon公司推出的高耐温、高电容和高纹波电流的高性能产品。这些电容器特别适用于汽车控制电路,如电动助力转向系统和直喷发动机驱动。UB系列的特点在于其卓越的温度性能和高可靠性,符合RoHS指令。

    2. 技术参数


    - 额定电压范围:25V至100V
    - 额定电容范围:160μF至12000μF
    - 电容容差:±20%(在120Hz,20°C时)
    - 漏电流:在施加额定电压1分钟后,漏电流不超过0.03CV (µA)
    - 损耗角正切(tan δ):在不同电压下的最大值见下表
    - 低温度稳定性:在-40°C至+20°C范围内变化
    - 使用寿命:经过高温高压老化测试后,可满足规定标准
    - 工作温度范围:-40°C至+135°C

    3. 产品特点和优势


    - 高纹波电流:相比UBT和UBW系列,UBY系列具有更高的电容和纹波电流,适用于高频和高功率应用。
    - 高可靠性:通过严格的温度测试和高压测试,确保长时间稳定运行。
    - 环保:符合RoHS指令,安全环保。
    - 广泛的适用性:广泛应用于汽车控制电路,能够应对各种恶劣环境条件。

    4. 应用案例和使用建议


    - 汽车电动助力转向系统:适用于需要高可靠性和高稳定性的工作环境。
    - 直喷发动机驱动:提供足够的电容和纹波电流以满足瞬态负载需求。
    - 工业控制设备:用于电源滤波和储能。
    使用建议:
    - 在选择UBY系列电容器时,根据具体应用需求选择合适的额定电压和电容值。
    - 确保电容器安装正确,避免因安装不当导致损坏。
    - 在设计电路时考虑散热问题,特别是在高频率和高功率应用中。

    5. 兼容性和支持


    - 兼容性:UBY系列电容器与其他Nichicon品牌的电容器和设备高度兼容,易于集成到现有系统中。
    - 支持和维护:Nichicon公司提供专业的技术支持和售后服务,帮助用户解决问题并进行系统优化。

    6. 常见问题与解决方案


    - 问题:如何确定UBY系列电容器的最佳电容值?
    - 解决方法:根据实际应用中的负载和工作频率选择合适的电容值。
    - 问题:如何处理电容器过热问题?
    - 解决方法:合理布局电路板,增加散热措施,必要时使用散热片。

    7. 总结和推荐


    总结来看,UBY系列铝电解电容器是一款高性能、高可靠性的产品,特别适合汽车和其他严苛环境下的应用。其高电容、高纹波电流和良好的温度稳定性使其在市场上具有很强的竞争力。强烈推荐用于对电容器要求较高的应用场合。

UBY1V472MHL参数

参数
电容值 4.7mF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 20mΩ@ 100kHz
工作寿命 3000h@ 135°C
纹波电流 3.086A@ 120Hz,3.63A@ 100 kHz
长*宽*高 16mm(长度)*37mm(高度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

UBY1V472MHL厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UBY1V472MHL数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UBY1V472MHL UBY1V472MHL数据手册

UBY1V472MHL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.7456 ¥ 48.5503
10+ $ 4.055 ¥ 33.9349
50+ $ 3.3769 ¥ 28.2603
300+ $ 2.8435 ¥ 23.7962
600+ $ 2.6833 ¥ 22.4555
1200+ $ 2.5435 ¥ 21.286
2700+ $ 2.4023 ¥ 20.1045
库存: 227
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 48.55
直接购买
加入购物车
