UWT1H220MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 22μF 50V ±20% 1000h@ 105°C 51mA@ 120Hz,76.5mA@ 10kHz 贴片安装 8.3mm*8.3mm*5.4mm
供应商型号: CSJ-ST63305321
供应商: 海外现货
标准整包数: 1

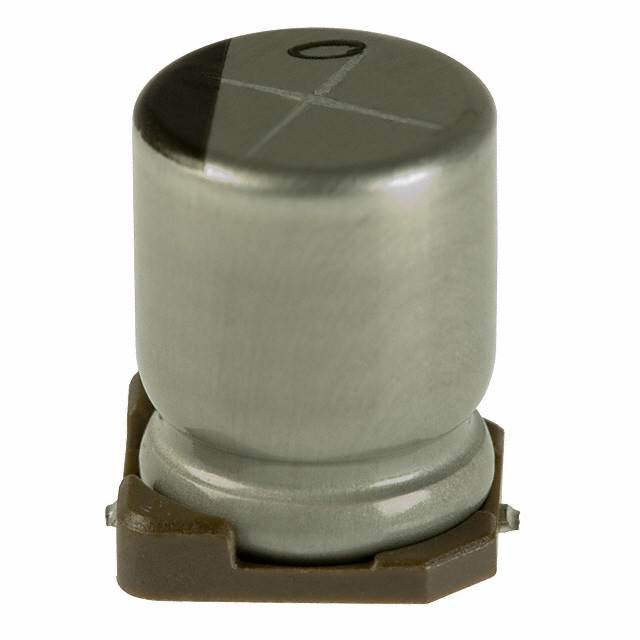

NICHICON 铝电解电容 UWT1H220MCL1GB

UWT1H220MCL1GB概述

    CAT.8100D 铝电解电容器技术手册

    1. 产品简介


    CAT.8100D 系列铝电解电容器是一种广泛应用于高密度印刷电路板(PCB)的表面贴装元件。这些电容器具有宽温度范围操作能力,能够在-55°C 至 +105°C 的环境中稳定工作。它们特别适用于需要高温和高压的应用场合,如工业控制、汽车电子、通信设备等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电压 | 4V 至 50V |
    | 额定电容范围 | 0.1 µF 至 1500 µF |
    | 电容容差 | ±20%(在 120Hz,20°C 条件下) |
    | 漏电流 | 应用额定电压 2 分钟后,漏电流不超过 0.01CV 或 3 µA 中较大的值 |
    | 失角(tan δ) | 在 120Hz 频率下的最大值:4V - 0.40;10V - 0.24 |
    | 耐久性 | 在 105°C 下储存 1000 小时,恢复到 20°C 后仍符合规范 |
    | 温度稳定性 | -55°C 至 +105°C |
    | 重新焊接耐热性 | 在 250°C 下保持 30 秒,然后冷却到 20°C |

    3. 产品特点和优势


    - 宽温范围:能够适应极端温度条件,确保在各种恶劣环境下可靠运行。
    - 高可靠性:通过严格的测试和认证,确保长期使用的高可靠性。
    - 自动装配兼容性:适用于自动化装配机和带载胶带,提高生产效率。
    - 环保:符合RoHS指令要求,满足绿色环保标准。

    4. 应用案例和使用建议


    CAT.8100D 电容器广泛应用于高密度 PCB 上的表面贴装。例如,在汽车电子中用于电源滤波,确保稳定的电源供应。对于使用环境较为严苛的应用场合,建议增加散热措施以避免过热影响电容器性能。

    5. 兼容性和支持


    CAT.8100D 电容器设计为与标准自动装配设备兼容,支持载带包装。制造商提供详尽的技术文档和培训资料,确保用户能够顺利安装和使用这些电容器。

    6. 常见问题与解决方案


    - 问题:电容器在高温下工作不稳定
    - 解决方案:检查系统散热设计,确保电容器在允许的工作温度范围内。

    - 问题:电容器泄漏电流过大
    - 解决方案:检查电容器的安装方式是否正确,确保与电路板的良好接触。

    - 问题:电容器失效
    - 解决方案:确认工作电压和环境温度符合电容器的规格要求,如有必要,请咨询供应商获取技术支持。

    7. 总结和推荐


    综上所述,CAT.8100D 系列铝电解电容器以其广泛的温度适用性、高可靠性和自动装配兼容性,成为高密度 PCB 应用的理想选择。强烈推荐给那些需要在恶劣环境中工作的电子产品设计师和制造商。

UWT1H220MCL1GB参数

参数
电容值 22μF
额定电压 50V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 1000h@ 105°C
纹波电流 51mA@ 120Hz,76.5mA@ 10kHz
长*宽*高 8.3mm*8.3mm*5.4mm
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

UWT1H220MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UWT1H220MCL1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UWT1H220MCL1GB UWT1H220MCL1GB数据手册

UWT1H220MCL1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
