UVR2W010MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 1μF 450V ±20% 2000h@ 85°C 23mA@ 120Hz,36.8mA@ 10kHz 通孔安装 8mm*11.5mm*13mm
供应商型号: 647-UVR2W010MPD
供应商: Mouser
标准整包数: 1

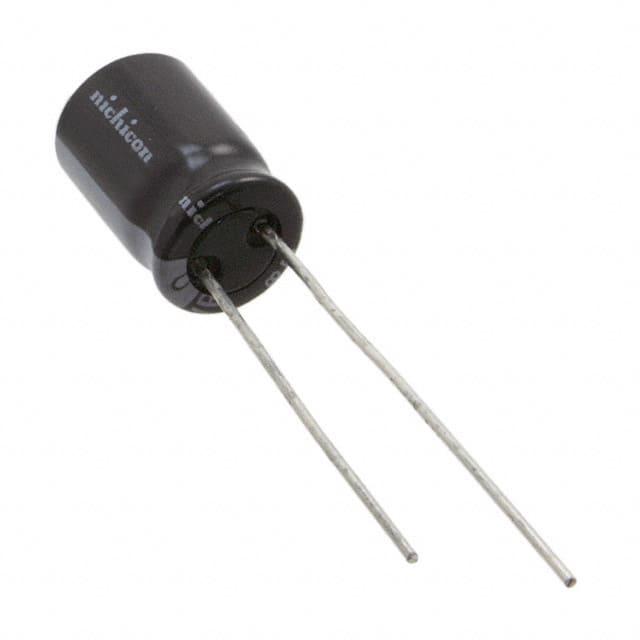

NICHICON 铝电解电容 UVR2W010MPD

UVR2W010MPD概述

    CAT.8100U 铝电解电容器技术手册解析

    1. 产品简介


    CAT.8100U 是一款铝电解电容器,属于 VR 系列产品。其特点是体积小巧,设计紧凑,适用于多种电子设备和电路中。此系列产品具有适应 RoHS 指令(2002/95/EC)的优势,同时提供径向引线型设计。主要应用于消费类电子产品、家用电器、工业控制设备及通信设备等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 类别温度范围 | –40℃ 至 +85℃(6.3V 至 400V),–25℃ 至 +85℃(450V) |
    | 额定电压范围 | 6.3V 至 450V |
    | 额定电容范围 | 0.1μF 至 33000μF |
    | 容差 | ±20% @ 120Hz, 20℃ |
    | 泄漏电流 | 按标准 CV 值计算 |
    | tan δ | 最大值为 0.28(6.3V),随着电压升高逐渐降低 |
    | 耐久性 | 在 85℃ 条件下无负载放置 1000 小时后符合性能要求 |
    | 寿命 | 超过 2000 小时,在额定电压和 85℃ 下仍满足性能要求 |
    | 工作频率 | 50Hz 至 10kHz,最大频率因电压等级不同而变化 |
    | 阻抗比(Z-25℃/Z+20℃) | 见详细规格表 |

    3. 产品特点和优势


    1. 体积小巧:相比 VX 系列,尺寸更小,适合空间受限的应用场景。
    2. 高性能稳定性:具备优良的低频和高频特性,能够在广泛的温度范围内稳定工作。
    3. RoHS 合规:满足环保标准,广泛应用于绿色制造产品中。
    4. 长寿命:经过严苛的老化测试,确保在高可靠性需求的环境中使用寿命更长。
    5. 多电压选择:覆盖从 6.3V 到 450V 的广泛应用范围,满足多样化需求。

    4. 应用案例和使用建议


    CAT.8100U 电容器在多种场景中表现出色:
    - 消费电子:音频设备、电源适配器等。
    - 工业控制:变频器、开关电源中滤波和储能功能。
    - 通信设备:网络设备和服务器中用于滤波和暂态吸收。
    使用建议:
    1. 确保安装位置远离高温热源,以延长使用寿命。
    2. 在高频电路中选用低 tan δ 型号以减少能量损耗。
    3. 配合合适的散热设计,特别是在高电流环境下使用。

    5. 兼容性和支持


    CAT.8100U 与多种电子系统兼容,能够与其他主流品牌的电容器互换。厂商提供全面的技术支持,包括产品选型指南、故障排查以及售后维护服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 检查安装是否正确,确保引脚焊接良好 |
    | 温度过高导致性能下降 | 使用散热片或优化电路设计 |
    | 电容值偏差超过预期 | 重新校准或更换至更高精度型号 |

    7. 总结和推荐


    CAT.8100U 铝电解电容器凭借其紧凑的设计、稳定的性能和优异的耐久性,成为电子设备中不可或缺的组件。其广泛的应用范围和良好的兼容性使其在市场上具有较强的竞争力。综上所述,这款产品非常推荐用于对空间、性能和可靠性均有较高要求的场景中。

UVR2W010MPD参数

参数
电容值 1μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 23mA@ 120Hz,36.8mA@ 10kHz
工作寿命 2000h@ 85°C
长*宽*高 8mm*11.5mm*13mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UVR2W010MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR2W010MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR2W010MPD UVR2W010MPD数据手册

UVR2W010MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4485 ¥ 3.7898
10+ $ 0.2116 ¥ 1.788
100+ $ 0.1691 ¥ 1.4285
500+ $ 0.1452 ¥ 1.2269
1000+ $ 0.121 ¥ 1.0221
3000+ $ 0.1048 ¥ 0.8852
9000+ $ 0.0896 ¥ 0.7575
库存: 60
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.78
