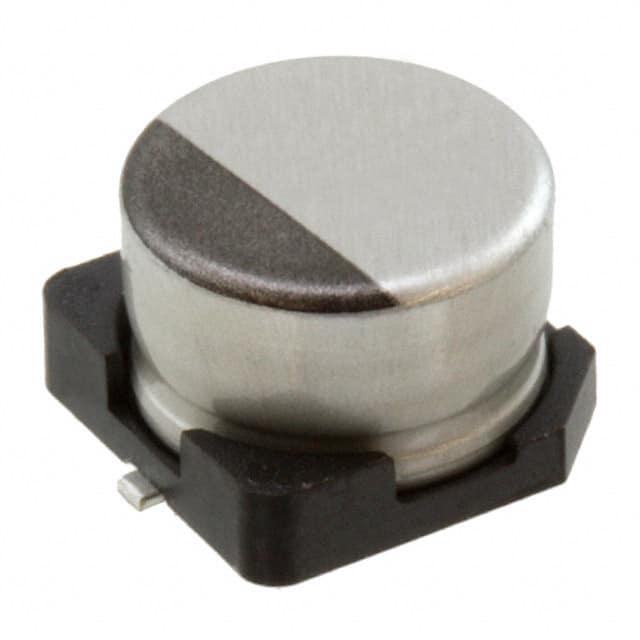

UZS0G221MCL1GB

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 220μF 4V ±20% 2000h@ 85°C 144mA@ 10kHz,96mA@ 120Hz SMD 贴片安装 6.6mm*6.6mm*4.6mm
供应商型号: 493-10129-2-ND
供应商: Digi-Key
标准整包数: 1000
NICHICON 铝电解电容 UZS0G221MCL1GB

UZS0G221MCL1GB概述


    产品简介


    CAT.8100K是一款塑料平台的铝电解电容器,主要用于高密度印刷电路板上的表面贴装。这款电容器的设计适用于自动装配机,并且符合RoHS指令(2011/65/EU, (EU)2015/863),同时也满足AEC-Q200标准。CAT.8100K具有高稳定性和良好的温度特性,特别适合在各种电子设备中作为关键组件使用。

    技术参数


    - 电压范围:4V至50V
    - 额定电容范围:1μF至220μF
    - 电容公差:±20%(120Hz,20°C)
    - 泄漏电流:应用额定电压2分钟后,在20°C时不超过0.01 CV或3μA,以较高者为准
    - 损耗角正切(tan δ):最高0.50(4V时)
    - 低温稳定性:适用温度范围-40°C至+85°C
    - 额定电压下耐久性:在85°C条件下施加额定电压2000小时后,恢复到20°C时仍能保持指定性能
    - 焊接热阻:热板温度250°C保持30秒,取出后20°C时仍能保持指定性能

    产品特点和优势


    1. 高稳定性:在-40°C至+85°C范围内,CAT.8100K都能保持稳定的性能。
    2. 优异的耐高温性:能够在高温环境下长期使用而不影响性能。
    3. 良好的机械强度:适用于高密度PC板上的表面贴装,且具有良好的焊接热阻。
    4. 符合国际标准:完全符合RoHS指令和AEC-Q200标准,保证了环保和高可靠性。

    应用案例和使用建议


    CAT.8100K广泛应用于各类消费电子产品、工业控制系统以及通信设备中。例如,在汽车电子系统中,它可以用于滤波、平滑电压等功能。在使用CAT.8100K时,建议:
    - 选择合适的电压和电容值:根据具体应用需求选择合适的电压和电容值,确保工作条件在允许范围内。
    - 合理布局:为了提高散热效果,建议将CAT.8100K放置在远离热源的地方,避免过热损坏。

    兼容性和支持


    CAT.8100K兼容大多数自动装配机,并且在表面贴装工艺中表现出色。制造商提供了详细的安装指南和技术支持,确保用户能够顺利进行装配和调试。如果需要更高C/V比的产品,可以考虑选择UUR或UUG系列。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器工作不稳定 | 检查电压是否超出额定范围,确保正确连接 |
    | 泄漏电流过大 | 检查焊接质量和安装位置,必要时更换电容器 |
    | 温度变化引起性能波动 | 确保工作温度在规定的-40°C至+85°C范围内,采取适当散热措施 |

    总结和推荐


    CAT.8100K铝电解电容器以其高稳定性和优异的温度特性,在多种应用场合中表现卓越。其符合RoHS和AEC-Q200标准,具备可靠的环保性能。对于需要在高温和高密度PCB环境中工作的电子设备,CAT.8100K是理想的选择。强烈推荐在设计和制造过程中选用此款电容器。

UZS0G221MCL1GB参数

参数
电容值 220μF
额定电压 4V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 144mA@ 10kHz,96mA@ 120Hz
工作寿命 2000h@ 85°C
长*宽*高 6.6mm*6.6mm*4.6mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 卷带包装

UZS0G221MCL1GB厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UZS0G221MCL1GB数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UZS0G221MCL1GB UZS0G221MCL1GB数据手册

UZS0G221MCL1GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1817 ¥ 1.5203
2000+ $ 0.1701 ¥ 1.4236
3000+ $ 0.1643 ¥ 1.3752
5000+ $ 0.1579 ¥ 1.3215
7000+ $ 0.1542 ¥ 1.2902
库存: 7000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 1520.3
