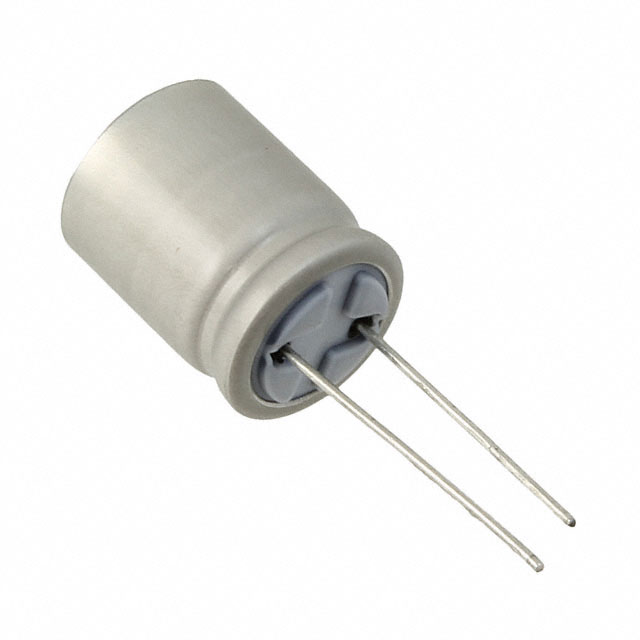

UBY1V302MHL1TN

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 3mF 35V ±20% 26mΩ@ 100kHz 3000h@ 135°C 3.195A@ 120Hz,4.26A@ 100 kHz 通孔安装 16mm*25mm*26.5mm
供应商型号: 493-14660-3-ND
供应商: Digi-Key
标准整包数: 250
NICHICON 铝电解电容 UBY1V302MHL1TN

UBY1V302MHL1TN概述

    电子元器件产品技术手册

    产品简介


    本技术手册介绍了Nichicon公司的UYB系列铝电解电容器。该系列产品特别适用于汽车控制电路,例如电动助力转向系统和直喷发动机驱动系统。其独特的设计使得在高温度环境下也能表现出优异的性能。根据RoHS指令(2011/65/EU),这些产品符合环保标准。

    技术参数


    | 参数 | 描述 |

    | 额定电压范围 | 25至100V |
    | 额定电容范围 | 160至12000μF |
    | 容量公差 | ±20%(120Hz,20°C) |
    | 泄漏电流 | 在施加额定电压1分钟后,泄漏电流不超过0.03CV(μA) |
    | 损耗角正切(tan δ) | 额定电压范围内的最大值为:25V时为0.14;35V时为0.12;50V时为0.10;63V时为0.10;80V时为0.08;100V时为0.08 |
    | 低温度稳定性 | 温度范围:-40至+135°C |
    | 额定寿命 | 额定电压(V):黑字标注于顶部,需参考JIS C5101-4第4.1节 |
    | 端子类型 | 径向引线型 |

    产品特点和优势


    - 高纹波电流:该系列产品能够承受比同类产品更高的纹波电流,使其能够在高频和高负载的应用中稳定运行。
    - 高容量:在相同的尺寸下,能够提供更高的电容值,适合需要高容量存储的应用。
    - 环保材料:符合RoHS指令,确保产品在生产过程中使用环保材料。
    - 广泛适用性:适用于各种汽车控制系统,如电动助力转向系统和直喷发动机驱动系统。

    应用案例和使用建议


    - 应用案例:这些电容器非常适合用于电动汽车的电动助力转向系统,因为它们可以在高温环境下稳定工作,并且具有较高的可靠性。
    - 使用建议:为了保证最佳性能,建议在安装过程中尽量避免过度弯曲引线,以免影响电容器的电气连接。同时,在高湿度环境中使用时应注意防潮处理。

    兼容性和支持


    - 兼容性:本产品具有良好的兼容性,可以与其他主流品牌和型号的电子元器件和设备配合使用。
    - 支持:Nichicon公司为用户提供全面的技术支持和服务,包括但不限于产品选型、安装指导和售后维修服务。具体支持信息可联系当地销售代表获取。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过高 | 检查电容器是否受到过压或过热的影响,必要时更换电容器 |
    | 容量变化大 | 检查电路是否稳定,是否存在外部干扰因素 |
    | 引线断裂 | 谨慎处理引线,避免过度弯曲 |

    总结和推荐


    总结:UYB系列铝电解电容器以其高容量、高纹波电流能力和广泛的工作温度范围著称,适用于多种汽车控制系统和其他高要求的应用场景。该产品具有出色的可靠性和稳定性,符合环保要求,是高性能电子系统的理想选择。
    推荐:鉴于上述优缺点,强烈推荐Nichicon公司的UYB系列铝电解电容器给那些寻求高性能、高稳定性的电子系统设计师和制造商。如果您需要更高性能的电容器或针对特殊需求进行定制,Nichicon公司也提供了相应的技术支持。

UBY1V302MHL1TN参数

参数
电容值 3mF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 26mΩ@ 100kHz
纹波电流 3.195A@ 120Hz,4.26A@ 100 kHz
工作寿命 3000h@ 135°C
长*宽*高 16mm*25mm*26.5mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,弹夹装

UBY1V302MHL1TN厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UBY1V302MHL1TN数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UBY1V302MHL1TN UBY1V302MHL1TN数据手册

UBY1V302MHL1TN封装设计

查看详情并下载
Symbol
Footprint
3D Model
