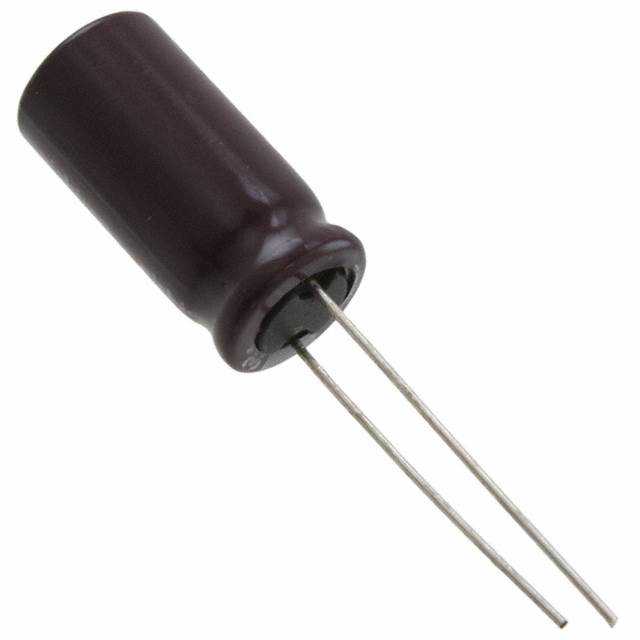

UPJ1J101MPD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 100μF 63V ±20% 5000h@ 105°C 495mA@ 120Hz,750mA@ 10kHz 通孔安装 20mm(宽度)*21.5mm(高度)
供应商型号: 647-UPJ1J101MPD
供应商: Mouser
标准整包数: 1
NICHICON 铝电解电容 UPJ1J101MPD

UPJ1J101MPD概述

    # 铝电解电容器 - UPJ系列

    产品简介


    UPJ系列铝电解电容器是专为开关电源设计的低阻抗高可靠性产品,适用于广泛的电力电子应用领域。这些电容器以其卓越的性能特点,能够在高电流脉冲环境中提供稳定的性能表现,广泛应用于计算机、通信设备、工业控制、可再生能源系统等。UPJ系列电容器符合RoHS指令(2011/65/EU, (EU)2015/863),且在极端工作条件下具备高稳定性和长寿命。

    技术参数


    以下为UPJ系列铝电解电容器的主要技术参数:
    | 额定电压(V) | 额定电容(µF) | 尺寸规格(φD×L mm) | tan δ(MAX.) | 漏电流(µA) | 最大阻抗(Ω) | 额定纹波电流(mArms) |
    ||
    | 6.3 | 100 | 5×11 | 0.22 | 18.9 | 1.40 | 150 |
    | 6.3 | 120 | 5×11 | 0.22 | 22.68 | 1.10 | 175 |
    | 10 | 68 | 5×11 | 0.19 | 20.4 | 1.30 | 155 |
    | 10 | 82 | 5×11 | 0.19 | 24.6 | 1.10 | 175 |
    | 25 | 33 | 5×11 | 0.14 | 24.75 | 1.30 | 160 |
    其他详细规格可通过图表补充。

    产品特点和优势


    1. 低阻抗设计:UPJ系列在高频条件下具有较低的阻抗值,非常适合需要高效率转换的电路。
    2. 长寿命与可靠性:能够承受高温(+105°C)及长时间运行,寿命高达5000小时。
    3. 宽泛的工作电压范围:覆盖6.3V到450V的多种选择。
    4. 高性能参数:具有出色的电容稳定性,漏电流极低,能效卓越。

    应用案例和使用建议


    应用案例
    UPJ系列铝电解电容器广泛用于各类开关电源、逆变器、直流滤波等场合。例如,在通信基站中作为储能电容,帮助设备平稳过渡瞬间负载变化;在太阳能逆变器中,用于提高系统效率并延长整体使用寿命。
    使用建议
    1. 确保电容器安装方向正确,尤其是带压溃槽的设计可以有效防止过压爆裂。
    2. 配套使用时需注意额定电压及电容值匹配。
    3. 对于恶劣环境下的应用,建议采取额外防护措施如增加热保护装置。

    兼容性和支持


    UPJ系列产品与其他主流品牌同类产品具有良好的互换性,可轻松集成至现有电路板设计中。同时,制造商提供了全面的技术支持服务,包括样品供应、定制化解决方案咨询和技术文档下载等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 漏电流过大 | 检查是否超出额定电压或工作温度范围 |
    | 爆裂现象发生 | 检查安装方向及环境温湿度条件 |
    | 电容值偏差超出允许范围 | 核对采购批次编号及生产日期 |

    总结和推荐


    综上所述,UPJ系列铝电解电容器凭借其优异的技术指标、多样化的产品型号以及完善的售后支持体系,在行业内赢得了高度评价。对于追求高效能、高可靠性的应用场景,强烈推荐选用此系列产品。无论是开发新型设备还是替换旧款组件,UPJ都能满足需求,是值得信赖的选择。

UPJ1J101MPD参数

参数
电容值 100μF
额定电压 63V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 495mA@ 120Hz,750mA@ 10kHz
工作寿命 5000h@ 105°C
长*宽*高 20mm(宽度)*21.5mm(高度)
安装方式 通孔安装
应用等级 通用级
零件状态 在售

UPJ1J101MPD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UPJ1J101MPD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UPJ1J101MPD UPJ1J101MPD数据手册

UPJ1J101MPD封装设计

查看详情并下载
Symbol
Footprint
3D Model
