UCS2G470MHD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 400V ±20% 10000h@ 105°C 1.18A@ 100 kHz,590mA@ 120Hz 通孔安装 18mm*20mm*21.5mm
供应商型号: 647-UCS2G470MHD6
供应商: Mouser
标准整包数: 1

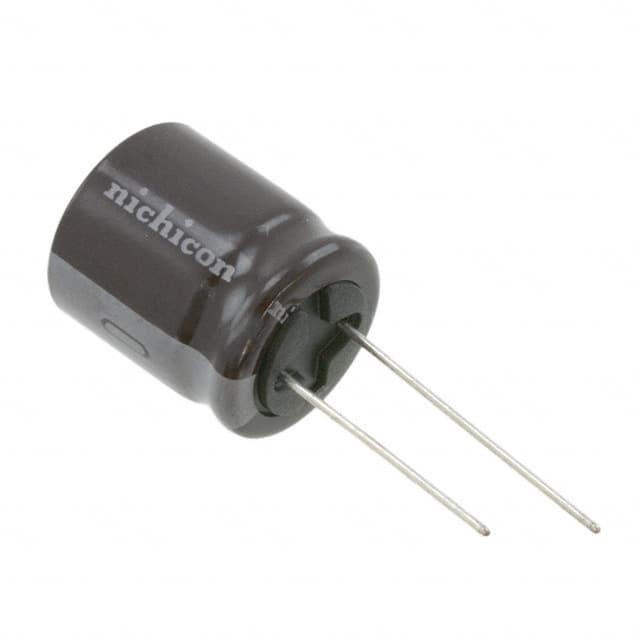

NICHICON 铝电解电容 UCS2G470MHD6

UCS2G470MHD6概述

    250V 铝电解电容器 — UCS 系列

    产品简介


    UCS 系列是专门设计用于高可靠性的小型铝电解电容器,具有高纹波电流承受能力和长寿命的特点。这种电容器特别适用于镇流器应用,并且符合RoHS指令(2011/65/EU)。UCS系列具备优异的电气特性和可靠性,适用于各种工业和消费电子产品。

    技术参数


    | 参数 | 描述 |

    | 额定电压范围 | 160至450V |
    | 额定电容范围 | 6.8至330μF |
    | 电容公差 | ±20% @ 120Hz, 20°C |
    | 泄漏电流 | 在20°C下施加额定电压1分钟后,泄漏电流不超过0.04CV+100 (μA) |
    | 损耗角正切(tanδ) | 最大值:0.20 (160至250V), 0.24 (350至450V) |
    | 工作温度范围 | –40至+105°C (160至400V),–25至+105°C (450V) |
    | 负载寿命 | 8000至10000小时 (在+105°C) |

    产品特点和优势


    - 高纹波电流承受能力:能够承受高频率下的纹波电流,非常适合高频应用。
    - 长寿命:负载寿命可达8000到10000小时,保证了长期稳定的工作表现。
    - 卓越的可靠性:经过严格的测试和验证,确保在极端环境下也能保持高性能。
    - 环保合规:符合RoHS标准,无铅无害,安全可靠。

    应用案例和使用建议


    UCS系列铝电解电容器广泛应用于镇流器、电源管理、LED驱动器等领域。根据手册中的描述,这些电容器可以很好地适应高电流和高温环境。在实际应用中,建议根据具体应用场景选择合适的电容器规格。例如,在LED驱动器中,可以选择额定电压和电容较大的型号以确保电路的稳定性和可靠性。

    兼容性和支持


    UCS系列电容器具有广泛的兼容性,可与其他常用电子元器件和设备配合使用。制造商提供了详尽的技术文档和支持服务,包括详细的尺寸图和技术规范,便于用户进行选型和安装。

    常见问题与解决方案


    - 问题1:电容器在长时间运行后出现泄漏电流增大。
    - 解决方案:检查是否有过热现象,确认电容器是否正确安装,并确保其工作在指定的电压范围内。

    - 问题2:电容器在高温环境下无法正常工作。
    - 解决方案:选择符合高温工作要求的电容器型号,确保其能够在+105°C的环境下稳定运行。

    总结和推荐


    UCS系列铝电解电容器凭借其出色的性能和可靠性,成为工业和消费电子应用的理想选择。它在高纹波电流和高温环境下的出色表现,使其成为各类高压和高可靠性应用的首选。强烈推荐在需要高稳定性和长寿命的应用中使用UCS系列电容器。
    通过上述内容,您可以对UCS系列铝电解电容器有一个全面的了解。无论是在设计新的电路还是替换现有系统,这些电容器都是值得信赖的选择。

UCS2G470MHD6参数

参数
电容值 47μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 1.18A@ 100 kHz,590mA@ 120Hz
长*宽*高 18mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCS2G470MHD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCS2G470MHD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCS2G470MHD6 UCS2G470MHD6数据手册

UCS2G470MHD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.5415 ¥ 21.4757
10+ $ 1.725 ¥ 14.5763
50+ $ 1.32 ¥ 11.154
100+ $ 1.1664 ¥ 9.8561
250+ $ 1.0908 ¥ 9.2173
400+ $ 0.9482 ¥ 8.0126
1200+ $ 0.9148 ¥ 7.7297
2800+ $ 0.8285 ¥ 7.0004
5200+ $ 0.7917 ¥ 6.6899
库存: 443
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.47
