UCY2E470MPD9

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 250V ±20% 12000h@ 105°C 345mA@ 120Hz,690mA@ 100kHz 通孔安装 10mm*25mm*26.5mm
供应商型号: 647-UCY2E470MPD9
供应商: Mouser
标准整包数: 1

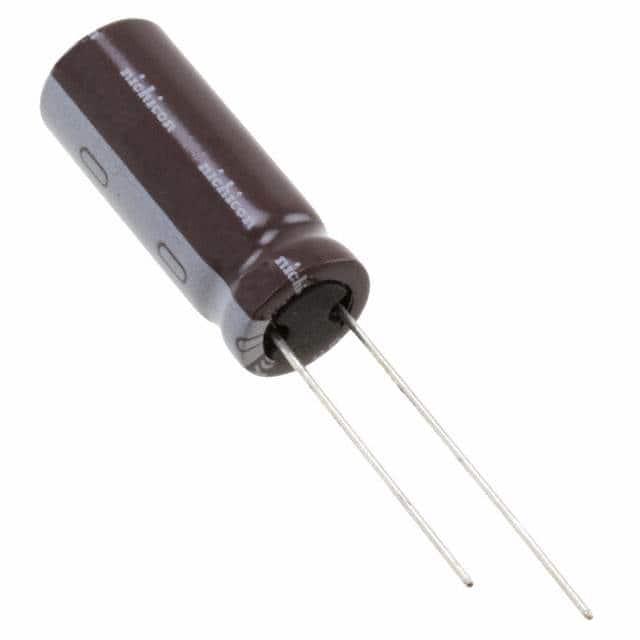

NICHICON 铝电解电容 UCY2E470MPD9

UCY2E470MPD9概述

    UCY铝电解电容器技术手册解析

    产品简介


    UCY系列铝电解电容器是专为高纹波电流和长寿命设计的产品。这类电容器具有高纹波电流耐受能力和高达10000至12000小时的负载寿命(在+105°C条件下)。这些电容器特别适用于电源和镇流器应用,并符合RoHS指令(2011/65/EU和(EU) 2015/863)及AEC-Q200标准。此外,这些电容器经过1000小时高温无负载存储后,在常温下的电气特性能够满足规定要求,确保长期可靠性。

    技术参数


    - 温度范围:-40°C 至 +105°C(160V至400V),-25°C 至 +105°C(420V至500V)
    - 额定电压范围:160V至500V
    - 额定电容范围:6.8μF至680μF
    - 电容容差:±20%
    - 泄漏电流:应用额定电压1分钟后,泄漏电流不大于0.04CV+100 (μA)
    - 损耗角正切(tan δ):最大值为0.24
    - 低温度稳定性:在-40°C时,电容量变化不超过±20%
    - 使用寿命:负载寿命10000至12000小时(+105°C)

    产品特点和优势


    UCY铝电解电容器的主要优势在于其高纹波电流耐受能力和长寿命。这使得它们在恶劣环境中仍能保持稳定性能,特别适合需要长时间稳定运行的应用。此外,符合RoHS指令和AEC-Q200标准,确保环保和高性能标准。

    应用案例和使用建议


    UCY电容器广泛应用于电源和镇流器等场景,例如开关电源、LED驱动电源、直流-直流转换器等领域。对于电源电路设计,建议在选择电容器时考虑其额定电压和电容值是否匹配系统需求。为了延长使用寿命,建议合理布局电路,减少热冲击并保证良好的散热条件。

    兼容性和支持


    这些电容器与其他常见的电子元器件具有良好的兼容性,可以广泛应用于各种电路板上。厂商提供详细的规格和技术支持,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - Q: 电容器在高温下工作会失去效能吗?
    - A: 电容器在高温环境下使用时,应注意其额定温度限制。如果超过了最大额定温度,则可能导致电气特性降低或损坏。

    - Q: 如何判断电容器是否存在泄漏电流问题?
    - A: 检查电容器外观是否有液体泄漏迹象,或者使用万用表测量其阻抗值,确认是否超出正常范围。

    总结和推荐


    总体而言,UCY铝电解电容器以其出色的高纹波电流耐受能力、长寿命和高可靠性成为市场上一款极具竞争力的产品。特别适合于需要高可靠性的电源和镇流器应用。如果您正在寻找一个稳定的解决方案,UCY铝电解电容器无疑是一个值得信赖的选择。

UCY2E470MPD9参数

参数
电容值 47μF
额定电压 250V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 345mA@ 120Hz,690mA@ 100kHz
工作寿命 12000h@ 105°C
长*宽*高 10mm*25mm*26.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UCY2E470MPD9厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2E470MPD9数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2E470MPD9 UCY2E470MPD9数据手册

UCY2E470MPD9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.61 ¥ 13.6045
10+ $ 1.0638 ¥ 8.9887
50+ $ 0.7997 ¥ 6.7575
100+ $ 0.7293 ¥ 6.1626
500+ $ 0.594 ¥ 5.0193
1200+ $ 0.5432 ¥ 4.5904
2400+ $ 0.4925 ¥ 4.1615
6000+ $ 0.4599 ¥ 3.8862
库存: 489
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.6
直接购买
加入购物车
