UCY2C470MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 47μF 160V ±20% 12000h@ 105°C 375mA@ 120Hz,750mA@ 100kHz 通孔安装 10mm*20mm*21.5mm
供应商型号: UCY2C470MPD1TD
供应商: nichicon
标准整包数: 500

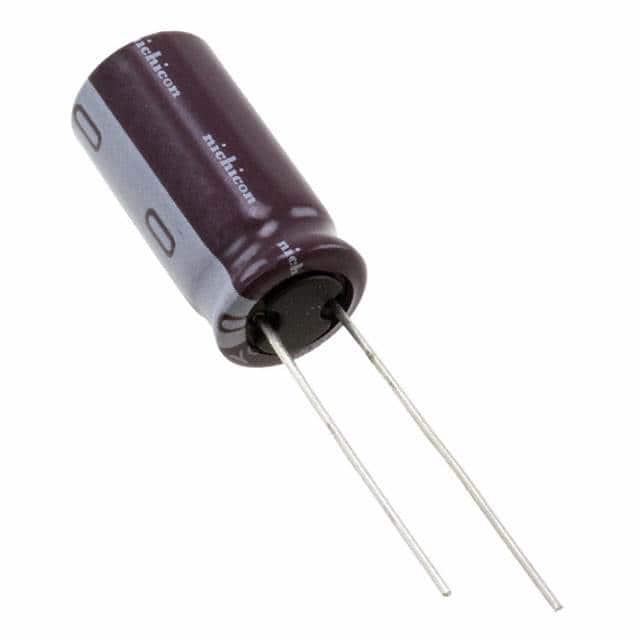

NICHICON 铝电解电容 UCY2C470MPD1TD

UCY2C470MPD1TD概述

    高品质铝电解电容器产品技术手册解析

    产品简介


    铝电解电容器(Aluminum Electrolytic Capacitors) 是一种广泛应用于电力系统、照明设备及高可靠性需求场景的电容器。其中型号 UCY 的产品具有迷你尺寸(Miniature Sized),且具备高纹波电流承载能力(High Ripple Current)、高可靠性(High Reliability)。这类产品在负载寿命测试条件下能承受从 +105°C 到超过 10,000 至 12,000 小时的工作时间。UCY 系列电容器非常适合用作电源模块、镇流器(Ballast Application)等应用,并且完全符合 RoHS 指令(2011/65/EU 和 (EU) 2015/863)以及 AEC-Q200 标准。

    技术参数


    以下为 UCY 系列电容器的关键技术规格:
    - 类型编号系统:采用 250V 100µF 的形式(例如 250V 100µF)。
    - 外形结构:径向引脚设计(Radial Lead Type),带有 PET 被套(Sleeve)。
    - 尺寸代码:直径和长度范围从 10 × 16 mm 到 18 × 46 mm。
    - 电容值范围:6.8 µF 至 680 µF。
    - 额定电压范围:160V 至 500V。
    - 耐温范围:-40°C 至 +105°C。
    - 漏电流:施加额定电压后一分钟内的漏电流不超过 0.04CV+100 µA。
    - 损耗角正切(tan δ):在不同额定电压下,最高可至 0.24(如 400V 产品)。

    产品特点和优势


    UCY 系列电容器以其卓越的高纹波电流承载能力和长期稳定性脱颖而出。在高达 +105°C 的环境下,它仍能提供出色的性能表现,适合极端工作条件下的电力传输和信号处理任务。此外,其环保设计(符合 RoHS 标准)确保产品不仅性能优异,还满足现代工业对可持续性的要求。

    应用案例和使用建议


    该系列产品被广泛用于需要高可靠性的场合,如开关电源、镇流器电路以及各种电力管理系统。例如,在直流电机调速控制中,该电容器可以稳定存储和释放能量,确保系统的平稳运行。为了优化其性能,建议在其周围布置良好的散热措施以延长使用寿命,并定期检查连接点以防接触不良。

    兼容性和支持


    UCY 系列产品支持与多种主流电子设备和组件无缝集成。厂商提供详尽的技术文档和支持服务,包括在线资源库访问和技术培训课程,以便客户快速掌握产品特性并高效部署。

    常见问题与解决方案


    以下是一些常见的用户疑问及对应的解决方案:
    1. 问题:如何确认额定电压是否正确?
    解决办法:请查阅技术手册中明确标注的额定电压范围,确保所选型号符合实际需求。
    2. 问题:长时间存放后电容器无法正常工作怎么办?
    解决办法:在安装前重新充电并检查所有电气指标是否达标。

    总结和推荐


    总体而言,UCY 系列铝电解电容器凭借其紧凑的设计、高稳定性和广泛的适用性,在众多行业中展现出了极高的价值。对于追求高性能且注重环保的企业来说,这款产品无疑是理想的选择。因此,我们强烈推荐此款电容器用于关键电路设计中,尤其适用于需要高可靠性和长寿命的应用场景。

UCY2C470MPD1TD参数

参数
电容值 47μF
额定电压 160V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 12000h@ 105°C
纹波电流 375mA@ 120Hz,750mA@ 100kHz
长*宽*高 10mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 盒装,卷带包装

UCY2C470MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCY2C470MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCY2C470MPD1TD UCY2C470MPD1TD数据手册

UCY2C470MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 1.734
2500+ ¥ 1.6586
5000+ ¥ 1.5832
库存: 50000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 867
