UVR1A333MRD6

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 33mF 10V ±20% 2000h@ 85°C 4.8A@ 120Hz,5.52A@ 10 kHz 通孔安装 25mm*40mm*40mm
供应商型号: N-UVR1A333MRD6
供应商: 云汉优选
标准整包数: 1

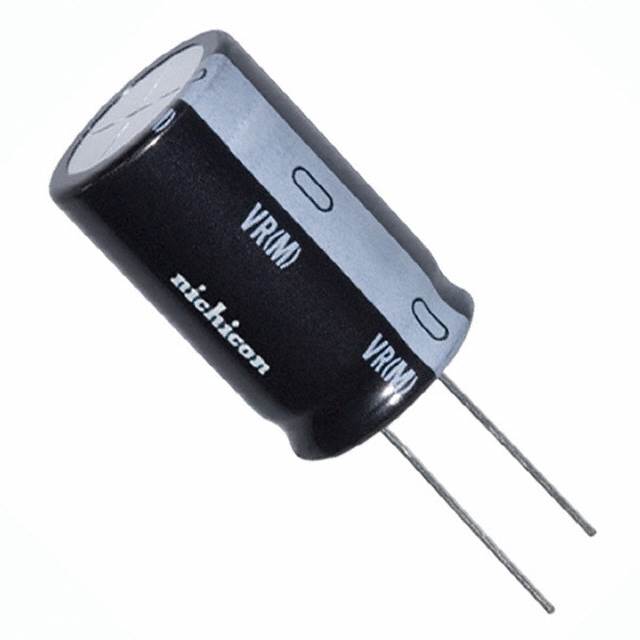

NICHICON 铝电解电容 UVR1A333MRD6

UVR1A333MRD6概述

    电子元器件技术手册:铝电解电容器

    产品简介


    铝电解电容器是广泛应用于各种电子设备中的重要组件。本文介绍的产品型号为CAT.8100H系列,属于UVR小型系列,专为娱乐电子设备设计。这些电容器具有良好的电气特性和稳定性,符合RoHS标准(2011/65/EU),确保在生产过程中不含有害物质。

    技术参数


    - 类型编号系统:例如10V 330µF
    - 类别温度范围:-40到+85℃(6.3V至400V),-25到+85℃(450V)
    - 额定电压范围:6.3V至450V
    - 额定电容范围:0.47µF至33000µF
    - 电容容差:±20%(120Hz,20℃)
    - 漏电流:
    - 1分钟内:最大0.03CV或4μA,取较大值
    - 2分钟内:最大0.01CV或3μA,取较大值
    - 损耗角正切(tan δ):最高值分别为6.3V时0.28,10V时0.24,16V时0.20,25V时0.16,35V时0.14,50V时0.12,63V时0.10,100V时0.08,160至315V时0.20,350至450V时0.25
    - 低温稳定性:在-25℃下储存1000小时后,在20℃条件下进行电压处理,须满足规定的耐久性特性
    - 耐久性:额定电压85℃持续2000小时,然后恢复至20℃时需满足规定要求
    - 存储寿命:无负载条件下在85℃储存1000小时
    - 标记:白色字母印在黑色套管上
    - 尺寸代码:例如 φD × L (mm)

    产品特点和优势


    - 广泛的应用范围:适用于多种娱乐电子设备,如音频设备、电视、游戏机等。
    - 高可靠性:在高温环境下表现出色,且能够承受较高的额定电压。
    - 高容错性:容差控制在±20%,在大部分应用场景中都能保持稳定的性能。
    - 良好的散热能力:通过合理的封装设计,有效降低温度对性能的影响。

    应用案例和使用建议


    - 音频设备:在音频放大器和扬声器中使用,可有效滤波和稳压,提高音质。
    - 电视机:在电源部分应用,提供稳定的直流电压输出。
    - 游戏机:用于电源管理和信号过滤,提升设备的整体性能。
    使用建议:
    - 确保正确选择合适的额定电压和电容值,以适应不同应用场景的需求。
    - 注意安装位置和散热条件,避免长时间高温运行导致性能下降。

    兼容性和支持


    - 兼容性:此系列电容器与大多数标准电子设备兼容,特别是在娱乐电子产品中。
    - 厂商支持:制造商提供详细的安装指导和技术支持,帮助客户更好地应用和维护产品。

    常见问题与解决方案


    - 问题一:电容值不稳定
    - 解决方案:检查是否已超出规定的工作温度范围,重新校准电容值。
    - 问题二:漏电流过大
    - 解决方案:确认工作电压是否在规定范围内,检查电路是否有短路或接触不良的情况。
    - 问题三:电容器爆裂
    - 解决方案:避免长时间过载运行,确保电容器放置在通风良好且温度适宜的位置。

    总结和推荐


    综合来看,CAT.8100H系列铝电解电容器以其宽泛的工作温度范围、较高的额定电压和良好的容错性,成为电子设备中不可或缺的元件。它特别适合用于需要稳定直流电源和高效滤波的场合。推荐在各类娱乐电子设备中采用这款电容器,以提升整体性能和可靠性。

UVR1A333MRD6参数

参数
电容值 33mF
额定电压 10V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 4.8A@ 120Hz,5.52A@ 10 kHz
工作寿命 2000h@ 85°C
长*宽*高 25mm*40mm*40mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 散装

UVR1A333MRD6厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UVR1A333MRD6数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UVR1A333MRD6 UVR1A333MRD6数据手册

UVR1A333MRD6封装设计

查看详情并下载
Symbol
Footprint
3D Model
