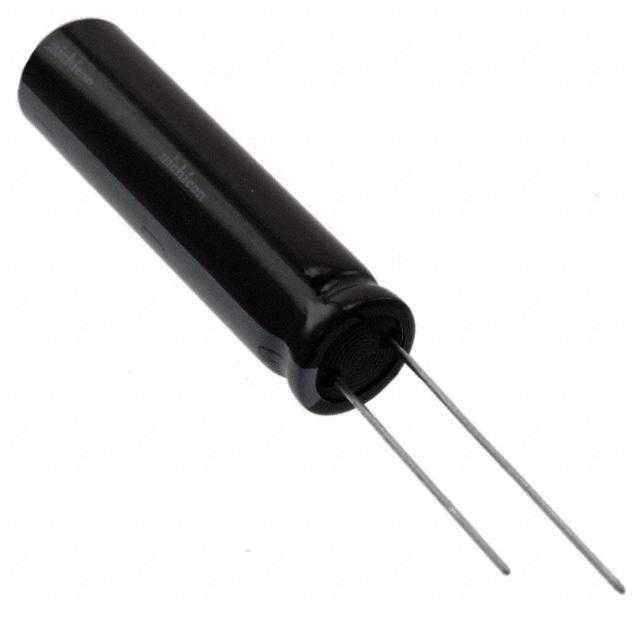

UCS2G390MND9

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 39μF 400V ±20% 10000h@ 105°C 400mA@ 120Hz,800mA@ 100kHz 通孔安装 10mm*40mm*42mm
供应商型号: 2076628
供应商: 海外现货
标准整包数: 1
NICHICON 铝电解电容 UCS2G390MND9

UCS2G390MND9概述

    铝电解电容器——UCS 系列

    产品简介


    UCS 系列铝电解电容器是一款小体积设计,高纹波电流承载能力,并具有极高可靠性的产品。此系列电容器特别适用于电源供应及镇流器应用中。UCS 系列符合 RoHS 指令 (2011/65/EU 和 EU)2015/863,确保环保安全。

    技术参数


    - 工作温度范围:-40°C 至 +105°C
    - 额定电压范围:160V 至 450V
    - 额定电容范围:6.8µF 至 330µF
    - 电容容差:±20%(在 120Hz,20°C 下)
    - 漏电流:施加额定电压 1 分钟后,漏电流不超过 0.04CV + 100 µA(µA)
    - 损耗角正切(tan δ):在不同额定电压下的最大值为 0.20 到 0.24(在 120Hz,20°C 下)
    - 端耐久性:存储在无负载条件下,在 105°C 下 1000 小时后,满足耐久特性规定的参数值。
    - 额定寿命:在 +105°C 下承受负载时,寿命可达 8000 至 10000 小时
    - 配置:径向引脚型;圆柱形设计;PET 袖套(深棕色)

    产品特点和优势


    1. 高纹波电流承载能力:允许更高的电流波动而不降低使用寿命。
    2. 长寿命:在极端工作条件下仍能保持长久寿命。
    3. 紧凑设计:小型化设计使其易于集成到各种电路板布局中。
    4. 环境友好:通过 RoHS 认证,适合绿色电子产品。
    5. 可靠性高:经过严格的端耐久性测试,确保长期稳定运行。

    应用案例和使用建议


    UCS 系列电容器广泛应用于各种电源供应和镇流器系统中。这些电容器特别适合用于需要高频低噪声输出的应用场景。例如,在 LED 照明系统的直流滤波电路中,它们可以有效平滑输出电压,减少电磁干扰。
    建议在选择 UCS 系列电容器时,考虑工作环境的温度条件以及预期的最大工作电压。确保选择合适的电容值以匹配电路的具体需求,从而最大限度地提高系统效率并延长使用寿命。

    兼容性和支持


    UCS 系列电容器可与其他主流电源设备及控制系统无缝兼容。制造商提供详尽的技术支持文档,包括安装指南、维修手册等。此外,还提供样品服务和技术咨询,确保用户能够正确理解和应用这些电容器。

    常见问题与解决方案


    1. 问题:长时间工作后电容器发热严重。
    - 解决方案:检查电容器是否按照额定电压和温度范围使用。确保散热良好,必要时增加外部散热装置。
    2. 问题:电容器在安装过程中出现开裂或漏液现象。
    - 解决方案:确认安装过程没有过度施力。检查是否有任何外部物理损坏,并确保按照正确的步骤进行安装。
    3. 问题:电容器工作时噪音增大。
    - 解决方案:确认电容器工作环境温度不超过最大额定值。考虑是否存在电容器老化或过载情况,并调整电路设计或更换电容器。

    总结和推荐


    综上所述,UCS 系列铝电解电容器具备高纹波电流承载能力、长寿命和优良的环境适应性。适用于各种严苛的工业环境,尤其是在电源供应和镇流器应用中表现优异。考虑到其广泛的适用性、高性能和良好的客户支持,我们强烈推荐使用 UCS 系列电容器。

UCS2G390MND9参数

参数
电容值 39μF
额定电压 400V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 400mA@ 120Hz,800mA@ 100kHz
工作寿命 10000h@ 105°C
长*宽*高 10mm*40mm*42mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售

UCS2G390MND9厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCS2G390MND9数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCS2G390MND9 UCS2G390MND9数据手册

UCS2G390MND9封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.1458
10+ ¥ 11.9475
50+ ¥ 10.705
100+ ¥ 10.705
200+ ¥ 10.5138
500+ ¥ 10.3226
2500+ ¥ 10.3226
5000+ ¥ 10.3226
库存: 157
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.14
