UCA2W6R8MPD1TD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 6.8μF 450V ±20% 10000h@ 105°C 150mA@ 100kHz,75mA@ 120Hz 通孔安装 10mm*20mm*21.5mm
供应商型号: TS-UCA2W6R8MPD1TD
供应商: 海外现货
标准整包数: 500

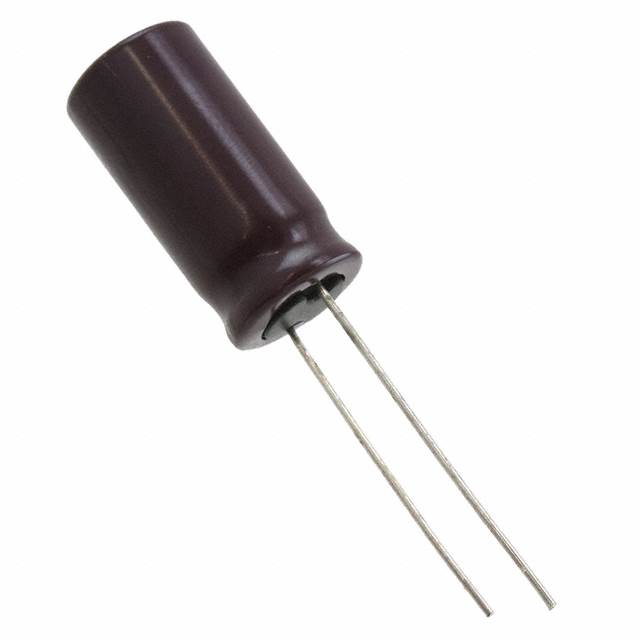

NICHICON 铝电解电容 UCA2W6R8MPD1TD

UCA2W6R8MPD1TD概述

    铝电解电容器(UCA系列)

    1. 产品简介


    铝电解电容器(UCA系列)是专为高纹波电流和长寿命应用设计的迷你型电容器。这些电容器能够在+105°C的工作温度下承受高达12000小时的负载寿命,适用于电源和镇流器应用。该系列产品符合RoHS指令(2011/65/EU和(EU)2015/863),确保环保合规性。

    2. 技术参数


    - 工作温度范围:-25°C至+105°C
    - 额定电压范围:160V至450V
    - 额定电容范围:6.8µF至220µF
    - 电容公差:±20%
    - 漏电流:应用额定电压1分钟后,不超过0.04CV+100(µA)
    - 损耗角正切值(tan δ):最大值为0.20(400V和450V)
    - 低温度稳定性:在-25°C和+20°C时稳定
    - 耐久性:在无负载条件下储存1000小时后,符合规定的耐久特性
    - 存储期限:长时间存储不影响性能

    3. 产品特点和优势


    - 高纹波电流耐受能力:可以在高纹波电流环境下长期稳定工作,延长使用寿命。
    - 长寿命:能够承受长时间的高负荷运行,提高设备的可靠性和耐用性。
    - 宽温范围:能够在极端温度条件下保持稳定性能,适用于各种复杂的应用环境。
    - RoHS合规性:符合环保标准,确保产品绿色安全。

    4. 应用案例和使用建议


    UCA系列铝电解电容器广泛应用于电源管理和照明系统中,特别是在高频开关电源和LED驱动电路中表现出色。以下是一些建议:
    - 使用场景:适合于大功率电源转换器、逆变器、电机驱动器及各类工业控制设备。
    - 使用建议:在设计电路时,应确保电容器的工作条件(如温度、电压和电流)符合产品规范,避免过载。

    5. 兼容性和支持


    UCA系列电容器与多种电源管理和控制设备兼容。制造商提供详细的技术支持和售后服务,包括安装指南、使用手册和技术咨询服务。如有需要,用户可以联系技术支持团队获取更多信息。

    6. 常见问题与解决方案


    - 问题1:电容器在高温环境下容易失效?
    - 解决方案:确保电容器安装在散热良好的环境中,避免超过额定工作温度。
    - 问题2:电容器容量降低?
    - 解决方案:检查电路是否有过电压或过电流情况,调整电路以符合电容器的规格要求。
    - 问题3:电容器出现漏电流过高现象?
    - 解决方案:确认电容器的工作条件,特别是电压和温度,避免超出额定范围。

    7. 总结和推荐


    UCA系列铝电解电容器凭借其高纹波电流耐受能力、长寿命和宽温度范围等优势,在电源管理应用中表现优异。其RoHS合规性也使其成为环保型应用的理想选择。综上所述,我们强烈推荐使用UCA系列电容器,以确保系统的高效和稳定运行。

UCA2W6R8MPD1TD参数

参数
电容值 6.8μF
额定电压 450V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 10000h@ 105°C
纹波电流 150mA@ 100kHz,75mA@ 120Hz
长*宽*高 10mm*20mm*21.5mm
安装方式 通孔安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 盒装,卷带包装

UCA2W6R8MPD1TD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UCA2W6R8MPD1TD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UCA2W6R8MPD1TD UCA2W6R8MPD1TD数据手册

UCA2W6R8MPD1TD封装设计

查看详情并下载
Symbol
Footprint
3D Model
