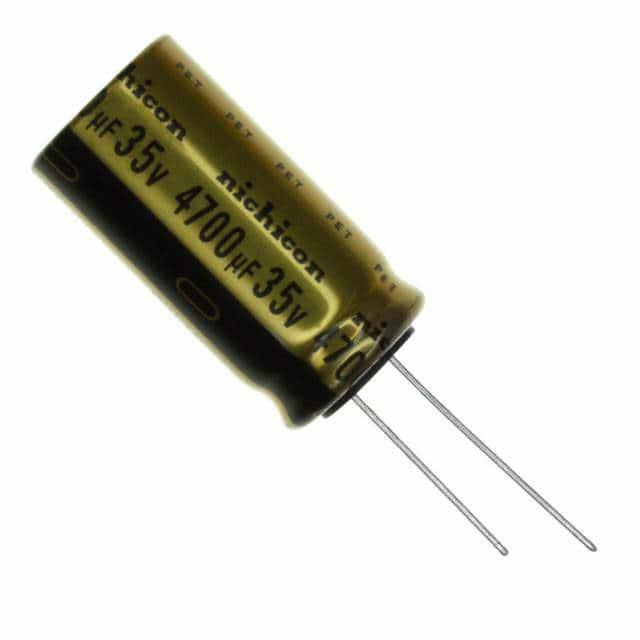

UFW1V472MHD

产品分类: 铝电解电容
厂牌: NICHICON
产品描述: 4.7mF 35V ±20% 2000h@ 85°C 2.49A@ 120Hz,2.8635A@ 10 kHz 通孔安装 18mm*35.5mm*35.5mm
供应商型号: UFW1V472MHD
供应商: nichicon
标准整包数: 250
NICHICON 铝电解电容 UFW1V472MHD

UFW1V472MHD概述

    电子元器件产品技术手册:铝电解电容器(UFW/UFG)

    1. 产品简介


    铝电解电容器广泛应用于音频设备、电源管理及工业控制系统等领域。UFW/UFG系列产品是为满足高性能需求而设计的标准化产品,提供卓越的稳定性和寿命表现。其主要功能在于储存电能、滤波、耦合以及旁路电路等。
    主要类型:
    - UFW标准型(用于音频设备)
    - UFG高规格型
    主要功能:
    - 储存电能
    - 滤波与去噪
    - 提供电路保护
    应用领域:
    - 音频放大器
    - 开关电源
    - 工业控制设备

    2. 技术参数


    | 参数名称 | 规格范围 |

    | 温度范围 | -40°C 至 +85°C |
    | 额定电压范围 | 6.3V 至 100V |
    | 额定电容范围 | 2.2μF 至 33,000μF |
    | 容量公差 | ±20%(120Hz, 20°C条件下) |
    | 泄漏电流 | ≤ 0.03CV 或 4µA(较大值为准) |
    | 损耗角正切(tan δ) | 0.08 至 0.28(视电压而定) |
    | 低温度稳定性 | 额定电容变化≤±20% |
    | 使用寿命 | ≥ 2,000 小时 @ 85°C |
    | 存储期限 | ≥ 1,000 小时 @ 85°C无负载存储 |
    频率系数:
    - 额定纹波电流频率相关系数:50Hz 至 10kHz 变化范围为 0.75 至 2.00
    阻抗特性:
    | 额定电压(V) | Impedance 比率(ZT/Z20)(Max) |

    | 6.3 | 5 |
    | 10 | 4 |
    | 16 | 3 |
    | 25 | 2 |
    | 35 | 2 |
    | 50 | 3 |
    | 63 | 3 |
    | 100 | 3 |
    标记方式:
    - 黑色印刷于金套管上
    兼容性:
    符合RoHS指令(2011/65/EU),无铅设计。

    3. 产品特点和优势


    UFW/UFG系列铝电解电容器具备以下显著特点和优势:
    1. 高频性能优越:频率系数表现出色,适用于各种复杂信号处理场景。
    2. 可靠性强:长寿命和高温稳定性保证产品在恶劣环境下仍可长期运行。
    3. 低损耗:较低的tan δ值降低了能量损失,提高了效率。
    4. 适应性强:广泛的额定电压和电容选择使其能够满足多种应用场景的需求。
    5. 环保设计:无铅化生产,绿色环保,符合国际环保标准。
    这些特性使UFW/UFG系列成为音频系统、工业设备和电力系统中理想的电容器解决方案。

    4. 应用案例和使用建议


    应用案例:
    - 高保真音频设备中的耦合和滤波
    - 开关电源中的储能和输出滤波
    - 工业变频器中的稳压和滤波
    使用建议:
    1. 在选择额定电压和电容时,需确保满足电路的最高工作电压和最低工作频率要求。
    2. 由于高温会影响使用寿命,建议将电容器安装在散热良好的位置以降低温升。
    3. 若需串联或并联使用,应充分考虑电路阻抗匹配问题,避免因过流导致的损坏。

    5. 兼容性和支持


    UFW/UFG系列电容器设计支持广泛的兼容性,可无缝集成到现有的电路板布局中。此外,制造商提供全面的技术支持服务,包括安装指南、样品测试和技术咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 泄漏电流过大 | 检查电容器是否处于高温环境或老化状态 |
    | 额定纹波电流不达标 | 检查实际纹波电流是否超过额定值 |
    | 电容值变化过大 | 检查是否在极端温度下长期使用 |

    7. 总结和推荐


    综上所述,UFW/UFG系列铝电解电容器凭借其出色的性能参数、稳定性和环保设计,在音频、电源及工业应用中具有强大的竞争力。其卓越的高频特性、长寿命和可靠的性能表现使其成为同类产品中的佼佼者。
    推荐意见:强烈推荐使用UFW/UFG系列电容器,特别是对于需要高稳定性和高可靠性的场合。其性价比高且易于集成,完全满足现代电子设备的严格要求。

    最终结论:非常推荐!

UFW1V472MHD参数

参数
电容值 4.7mF
额定电压 35V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 2.49A@ 120Hz,2.8635A@ 10 kHz
长*宽*高 18mm*35.5mm*35.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

UFW1V472MHD厂商介绍

Nichicon(尼吉康)是一家日本的电容器制造商,成立于1950年,总部位于京都。该公司专注于研发和生产各种类型的电容器,包括铝电解电容器、薄膜电容器、陶瓷电容器等。

Nichicon的主营产品分类主要包括:

1. 铝电解电容器:用于电源、变频器、照明、汽车电子等领域。
2. 薄膜电容器:应用于家用电器、工业设备、医疗设备等。
3. 陶瓷电容器:广泛用于消费电子、通信设备、计算机等领域。

Nichicon的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出高性能、高可靠性的产品。
2. 品质保证:严格的质量控制体系,确保产品的稳定性和一致性。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用需求。
4. 环保意识:致力于开发环保型产品,减少对环境的影响。

Nichicon以其高品质的电容器产品在全球市场上享有盛誉,为各种电子设备提供关键的电源管理解决方案。

UFW1V472MHD数据手册

厂牌 PDF简要描述 下载
NICHICON 铝电解电容 NICHICON UFW1V472MHD UFW1V472MHD数据手册

UFW1V472MHD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 6.4069
1250+ ¥ 6.1284
2500+ ¥ 5.8498
库存: 25000
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 1601.72
